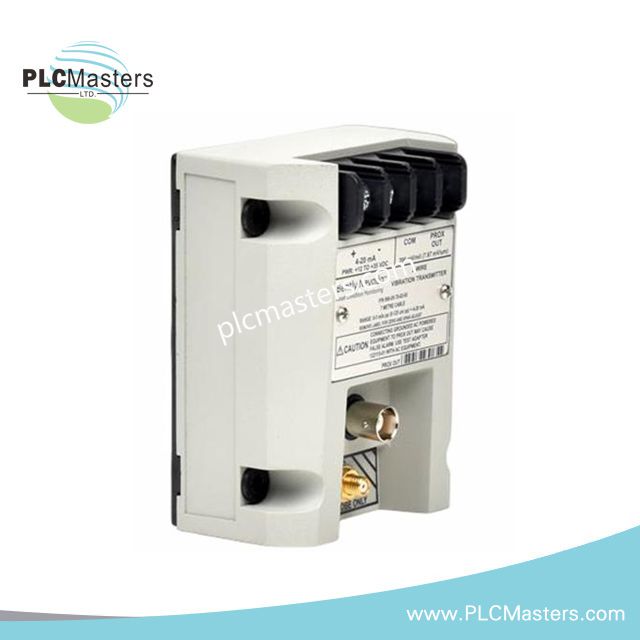

جهاز إرسال الاهتزازات Bently Nevada 990-05-70-01-00

نظرة عامة

يوفّر جهاز إرسال الاهتزاز Bently Nevada 990-05-70-01-00 مراقبة دقيقة لاهتزاز العمود في الآلات الصناعية المدمجة وعالية السرعة.
ويحوّل إشارات مجسات القرب إلى خرج ثابت بقدرة 4–20 mA، ما يتيح التكامل السهل مع أنظمة التحكم الحديثة.
علاوةً على ذلك، يقلّل تصميمه ذي السلكين والمزوّد بالطاقة عبر الحلقة من تعقيد التوصيلات، مع الحفاظ على نقل موثوق للإشارة في البيئات الصعبة.
وقد صُمّم هذا الطراز خصيصًا للعمل مع أنظمة مجسات القرب Bently Nevada 3300 NSv.
وبالتالي، يقدّم قياسات اهتزاز متسقة مناسبة لحماية الآلات المستمرة واستراتيجيات مراقبة حالتها.

الميزات الرئيسية

يتميّز جهاز الإرسال بحجم مدمج، ما يتيح تركيبه في المساحات الضيقة حول المحركات والمضخات والضواغط.
بالإضافة إلى ذلك، يبسّط الخرج المباشر بقدرة 4–20 mA التوصيل بهياكل المراقبة القائمة على PLC وDCS وSCADA.
ويدعم خيار تركيبه على قضيب DIN التثبيت السريع والتكامل القياسي داخل اللوحات في المنشآت الصناعية.
علاوةً على ذلك، تضمن المعايرة المصنعية باستخدام أهداف من فولاذ AISI 4140 دقة متوقعة وأداءً قابلاً للتكرار.
ونتيجةً لذلك، تحصل فرق الصيانة على بيانات اهتزاز موثوقة للكشف المبكر عن الأعطال وتحسين دورة الحياة.

المواصفات الفنية

الطراز: Bently Nevada 990-05-70-01-00
نوع الجهاز: جهاز إرسال اهتزاز، ذو سلكين، مزوّد بالطاقة عبر الحلقة
نطاق القياس: 0–5 mils من الذروة إلى الذروة (0–125 µm من الذروة إلى الذروة)
إشارة الخرج: 4–20 mA متناسبة مع سعة الاهتزاز
طول النظام: 7.0 أمتار إجمالًا لطول المسبار وكابل التمديد
توافق المجسات: مجسات القرب Bently Nevada 3300 NSv
خيار التثبيت: مشابك قضيب DIN مقاس 35 mm
مادة الهدف للمعايرة: فولاذ AISI 4140
اعتماد الجهات المختصة: غير مطلوب

التطبيقات النموذجية

يُستخدم جهاز إرسال الاهتزاز هذا على نطاق واسع في الآلات الدوارة الصغيرة التي تعمل بسرعات عالية ودورات تشغيل حرجة.
فعلى سبيل المثال، يدعم برامج مراقبة الحالة للمضخات الطاردة المركزية والمحركات الكهربائية وضواغط العمليات.
علاوةً على ذلك، يتكامل بسلاسة مع أنظمة الأتمتة الحالية دون الحاجة إلى رفوف مخصصة لمراقبة الاهتزاز.
وبالتالي، يمكن للمنشآت توسيع قدرات حماية الآلات باستخدام البنية التحتية التناظرية القياسية وتقنية المستشعرات المُثبتة.

الأسئلة الشائعة

س: ما نوع الاهتزاز الذي يقيسه 990-05-70-01-00؟
ج: يقيس اهتزاز العمود باستخدام إشارات مجسات القرب، ويحوّل الإزاحة إلى خرج تيار متناسب.

س: هل يمكن توصيل جهاز الإرسال هذا مباشرةً بـ PLC أو DCS؟
ج: نعم، يتصل الخرج ذي السلكين والمزوّد بالطاقة عبر الحلقة بقدرة 4–20 mA مباشرةً بمدخلات أنظمة التحكم الصناعية القياسية.

س: ما المجسات المتوافقة مع هذا الطراز؟
ج: صُمّم خصيصًا للاستخدام مع مجسات القرب Bently Nevada 3300 NSv والكابلات المطابقة لها.

س: هل يتطلب التشغيل مصدر طاقة خارجيًا؟
ج: لا، يعمل الجهاز كجهاز إرسال ذي سلكين ومزوّد بالطاقة عبر الحلقة، باستخدام مصدر طاقة حلقة الإشارة.

س: ما الآلات التي تستخدم جهاز إرسال الاهتزاز هذا عادةً؟
ج: يُركّب عادةً على المحركات والمضخات والضواغط التي تتطلب مراقبة اهتزاز مدمجة وموثوقة.
