وحدة CHARM لإدخال المزدوج الحراري الآمن جوهريًا Emerson KL3106X1-LS1

وصف المنتج

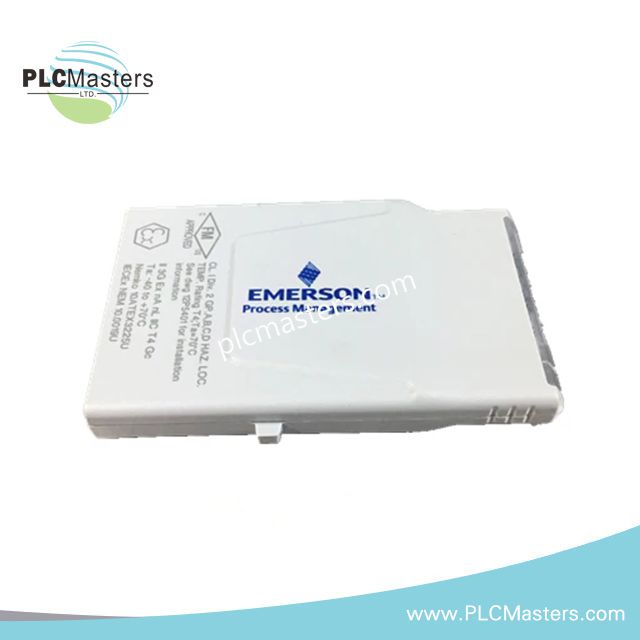

تُعد  KL3106X1-LS1 من Emerson وحدة CHARM ذات مدخل تناظري أحادي القناة، صُممت لإشارات المزدوجات الحرارية في أنظمة DeltaV. ويضمن تصميمها الآمن جوهريًا (I.S.) تشغيلًا آمنًا في البيئات الخطرة، بما في ذلك مواقع المنطقة 2 والفئة I، القسم 2.

تتميز هذه الوحدة بأطراف توصيل ذات مفتاح LS1، ما يمنع التوصيل الخاطئ ويبسط عملية التركيب. ويسمح تنسيق CHARM المدمج بالتكامل السلس مع حوامل DeltaV مع الحفاظ على استهلاك منخفض للطاقة من ناقل CHARM. وبفضل تحمّلها البيئي الواسع ومقاومتها القوية للصدمات والاهتزاز والملوثات المحمولة جوًا، توفر قياسًا موثوقًا لدرجة الحرارة في الظروف الصناعية.

المواصفات الفنية

• الطراز: KL3106X1-LS1

• نوع الوحدة: CHARM لمدخل تناظري آمن جوهريًا (I.S.)

• نوع الإشارة: مدخل مزدوج حراري (يدعم أنواعًا متعددة)

• نوع السلامة: آمن جوهريًا (I.S.)

• طاقة ناقل CHARM: +6.3 VDC عند الحد الأدنى من الاستهلاك

• طاقة دائرة المجال: +24 VDC، ~60 mA

• القنوات: CHARM أحادي القناة

• موضع مفتاح كتلة التوصيل: LS1

• درجة حرارة التشغيل: من –40 °C إلى +70 °C

• الرطوبة: رطوبة نسبية 5–95%، دون تكاثف

• مقاومة الصدمات: 10 g، موجة نصف جيبية، 11 ms

• الاهتزاز: من 2 إلى 13.2 Hz: سعة 1 mm من القمة إلى القمة؛ من 13.2 إلى 150 Hz: ‏0.7 g

• الملوثات المحمولة جوًا: ISA-S71.04-1985 الفئة G3

• الصيانة: لا تتطلب معايرة؛ ولا تحتوي على أجزاء قابلة للصيانة بواسطة المستخدم

السلامة والامتثال

• تصنيفات الأجواء الخطرة:

• II 3(1) G Ex ec [ia Ga] IIC Gc

• II 3G (1D) Ex ec [ia IIIC Da] IIC Gc

• الفئة I، القسم 2، المجموعات A–D

• المنطقة 2 AEx ec [ia Ga] IIC Gc

• الاعتمادات: ATEX وIECEx وFM وUKEX

• ملاحظة التركيب: لا تُدخل الوحدة أو تزلها أثناء توصيل الطاقة إلا بعد التحقق من أن المنطقة غير خطرة

أبرز المزايا

• مدخل مزدوج حراري أحادي القناة لمراقبة دقيقة لدرجة الحرارة

• تصميم آمن جوهريًا لتطبيقات المناطق الخطرة

• تضمن كتلة التوصيل ذات المفتاح LS1 توصيل الأسلاك بشكل صحيح وتركيبًا آمنًا

• تحمّل بيئي واسع: من –40 °C إلى +70 °C؛ مقاومة للصدمات والاهتزاز والملوثات المحمولة جوًا من الفئة G3

• وحدة CHARM مدمجة للتكامل السلس مع نظام DeltaV

التطبيقات

• قياس درجة الحرارة في المناطق الخطرة باستخدام المزدوجات الحرارية

• التكامل مع أنظمة DeltaV I/O للتحكم في العمليات

• مناسبة لبيئات النفط والغاز والمواد الكيميائية وغيرها من البيئات الصناعية ضمن المنطقة 2 / الفئة I، القسم 2

الأسئلة الشائعة

س: ما أنواع المزدوجات الحرارية المتوافقة مع KL3106X1-LS1؟
ج: تدعم المزدوجات الحرارية القياسية، بما في ذلك الأنواع J وK وT وE وR وS وB وN، حسب التهيئة.

س: هل يمكن تركيب هذه الوحدة في مواقع المنطقة 2؟
ج: نعم، فهي معتمدة للمناطق الخطرة من المنطقة 2 والفئة I، القسم 2.

س: هل يلزم إجراء المعايرة قبل التشغيل؟
ج: لا، الوحدة مُعايرة في المصنع ولا تتطلب صيانة.
