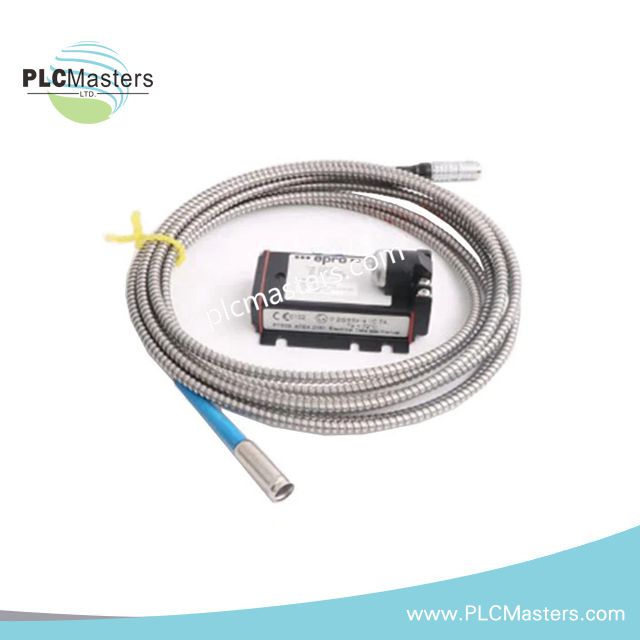

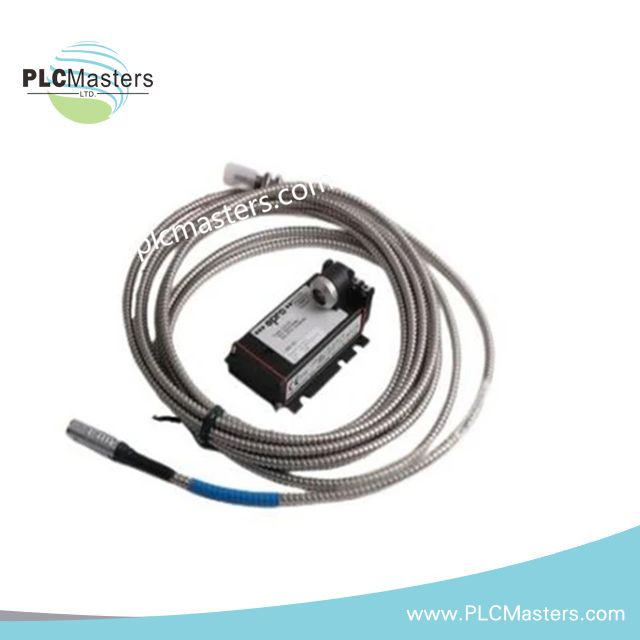

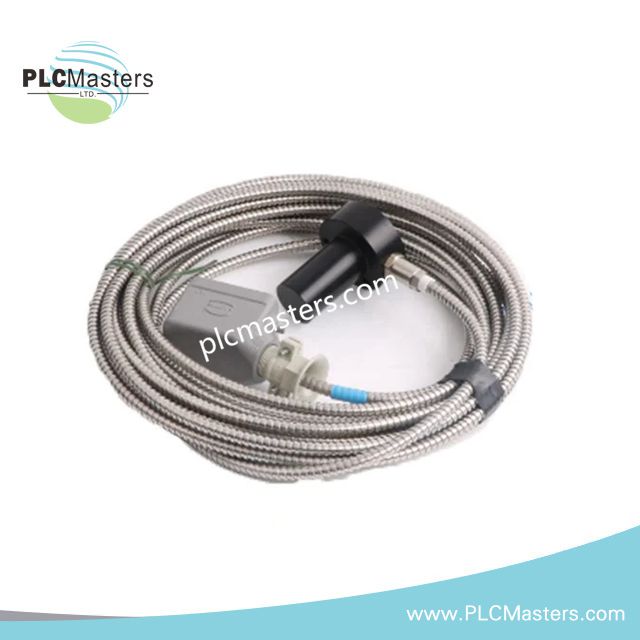

نظام حساس القرب بالتيار الدوامي Epro CON021+PR6423/012-010

وصف المنتج

نظام PR6423/012-010 + CON021 من Emerson Epro هو حل قياس دقيق غير تلامسي مصمم للمراقبة المستمرة لحركة الأعمدة في المعدات الدوارة. من خلال دمج مسبار تيار دوامي بقطر 8 مم مع وحدة معالجة إشارة مخصصة، يقدم هذا النظام بيانات دقيقة عن الإزاحة والاهتزاز تحت ظروف صناعية قاسية.

يكتشف المسبار المسافة النسبية بين طرف الاستشعار والهدف الموصل، بينما يحول وحدة التشغيل هذه الإشارة إلى خرج جهد مستقر وخطي مناسب للدمج مع أنظمة حماية الآلات.

تركيب النظام

مسبار التيار الدوامي PR6423/012-010
تم تصميم المسبار للعمل الموثوق في بيئات ذات درجات حرارة عالية واهتزازات قوية. يحدد اللاحق الخاص التكوين الميكانيكي وطول الكابل وزوج المعايرة.

القدرات الرئيسية تشمل:

• قياس اهتزاز العمود الشعاعي

• مراقبة الإزاحة المحورية

• تتبع موقع العمود

• خرج جهد الفجوة كمرجع

وحدة تشغيل الإشارة CON021
تزود هذه الوحدة المسبار بالإثارة وتعالج الإشارة العائدة إلى خرج تماثلي موحد. تضمن استقرار الإشارة وخطيتها وتوافقها مع منصات المراقبة.

المواصفات الفنية

المسبار – PR6423/012-010

• نوع المستشعر: تيار دوامي، غير تلامسي

• قطر الطرف: 8 مم

• نطاق القياس: عادة ±1.0 مم إلى ±2.0 مم (يعتمد على وحدة التشغيل)

• الحساسية: 8 مللي فولت/ميكرومتر (معاير للنظام)

• استجابة التردد: حتى 10 كيلو هرتز

• انحراف الخطية: ≤ ±1% من المدى الكامل

• درجة حرارة التشغيل: –35 °م إلى +180 °م

• تصنيف الحماية: ≥ IP65

• مادة الغلاف: فولاذ مقاوم للصدأ

وحدة التشغيل – CON021

• المستشعرات المتوافقة: PR6422، PR6423، PR6424، PR6426

• إشارة الخرج: جهد تماثلي يتناسب مع الإزاحة (عادة 0–20 فولت)

• جهد التغذية: 24 فولت تيار مستمر

• نطاق التردد: يدعم عرض النطاق الترددي للمسبار حتى 10 كيلو هرتز

• وظائف التشخيص:

• مراقبة سلامة المستشعر

• كشف أعطال الكابل

• الإشراف على جهد الفجوة

• درجة حرارة التشغيل: –20 °م إلى +70 °م

• خيارات التركيب: سكة DIN أو دمج في رف النظام

خصائص أداء النظام

• الحساسية: 8 مللي فولت/ميكرومتر

• نطاق القياس الخطي: حتى ±2 مم

• عرض النطاق الترددي: حتى 10 كيلو هرتز

• دقة القياس: ≤ ±1% من المدى الكامل

• نوع الخرج: إشارة جهد خطية

مجالات التطبيق

• مراقبة توربينات البخار والغاز

• ضواغط ومراوح الطرد المركزي

• المضخات الصناعية ووحدات التروس

• المحركات الكهربائية والمولدات عالية السرعة

• معدات البتروكيماويات وتوليد الطاقة

الميزات الرئيسية

• القياس غير التلامسي يلغي التآكل الميكانيكي

• مناعة عالية ضد التداخل الكهرومغناطيسي

• أداء مستقر عبر نطاقات واسعة من درجات الحرارة

• تكامل سلس مع أنظمة Epro MMS 6000 و VM600

• موثوقية طويلة الأمد في بيئات التشغيل المستمر

الأسئلة الشائعة

س: هل يمكن تبديل المسبار مع إصدارات أخرى من PR6423؟
ج: قد تكون التوافقية الميكانيكية متشابهة، لكن المعايرة تعتمد على وحدة التشغيل المطابقة. تحقق دائمًا من توافق النظام قبل الاستبدال.

س: ما هو نوع الخرج الذي يوفره CON021؟
ج: يولد جهدًا خطيًا يتناسب مع الإزاحة، عادة ضمن نطاق 0–20 فولت حسب تكوين النظام.

س: هل يمكن استخدام هذا النظام لقياس الموضع المحوري؟
ج: نعم، يدعم كل من مراقبة الاهتزاز الشعاعي والإزاحة المحورية عند تركيبه بشكل صحيح.
