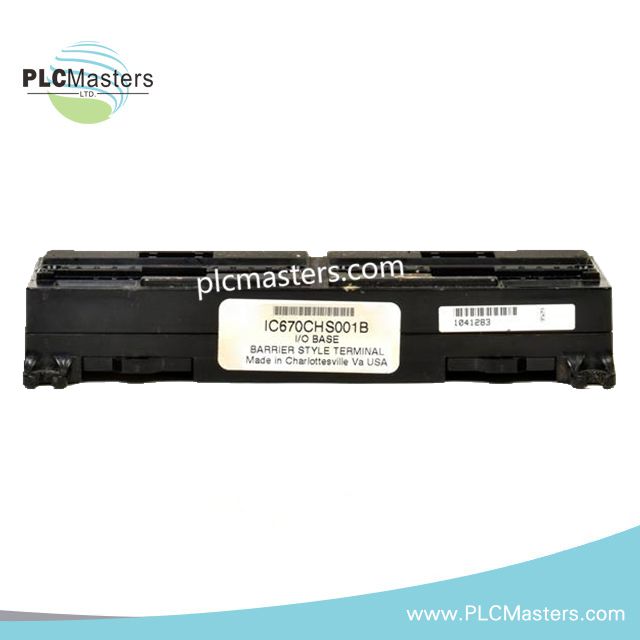

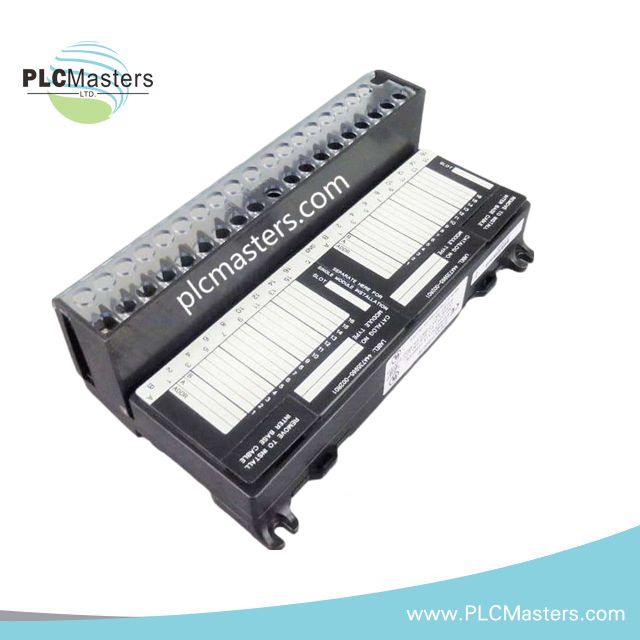

GE IC670CHS001E هيكل الإدخال/الإخراج VersaMax

وصف المنتج

يعد  GE Fanuc IC670CHS001E هيكلًا قويًا من نوع VersaMax I/O مصمم ليكون العمود الفقري لأنظمة PLC المعيارية. يدعم ما يصل إلى 10 وحدات، بما في ذلك وحدات المعالجة المركزية، ومصادر الطاقة، وبطاقات الإدخال/الإخراج، وواجهات الاتصال، مما يوفر تكاملًا ميكانيكيًا وكهربائيًا موثوقًا. علاوة على ذلك، يضمن الهيكل نقل بيانات فعال بين الوحدات من خلال موصلات اللوحة الخلفية المدمجة.

يتميز هذا الهيكل بدعم التبديل الساخن عند اقترانه ببرنامج تشغيل وحدة واجهة الناقل (BIU) الإصدار 2.1 أو أعلى، مما يسمح بالصيانة دون توقف النظام. بالإضافة إلى ذلك، توفر العزل الكهربائي حماية لدارات الإدخال والإخراج عبر نطاق 85–264 فولت AC/DC، مما يضمن تشغيلًا آمنًا في بيئات صناعية قاسية. يدعم التثبيت على سكة DIN أو اللوحة، مما يوفر مرونة في التركيب داخل خزانات التحكم أو الحاويات الميدانية.

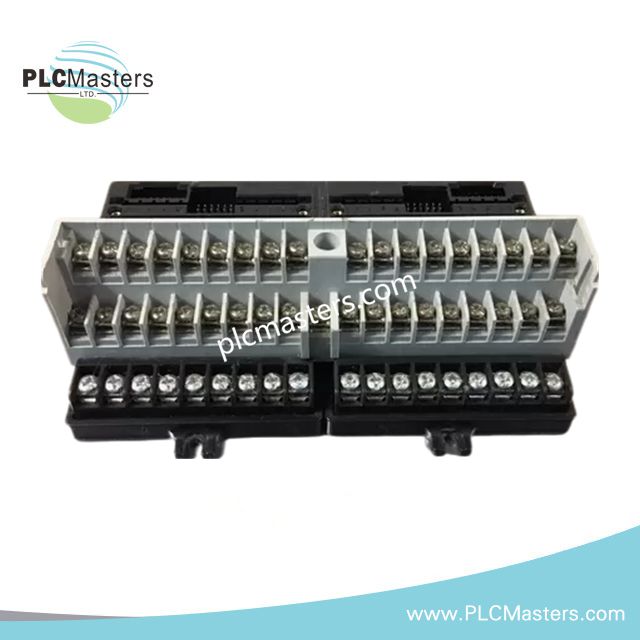

يستوعب IC670CHS001E الأسلاك الميدانية باستخدام أطراف من نوع الحاجز، ويدعم ما يصل إلى سلكين نحاسيين صلبين أو مجدولين لكل طرف، تتراوح من AWG #14 إلى AWG #22. يضمن تصميم VersaMax الموحد التوافق مع الأنظمة القائمة، بينما يوفر تصميمه المتين موثوقية تشغيل طويلة الأمد.

الميزات الرئيسية

• يدعم ما يصل إلى 10 وحدات VersaMax بما في ذلك وحدات المعالجة المركزية وبطاقات الإدخال/الإخراج

• موصلات اللوحة الخلفية المدمجة لتواصل سلس بين الوحدات

• قابلية التبديل الساخن مع برنامج BIU المتوافق الإصدار 2.1 أو أعلى

• عزل كهربائي عبر دوائر 85–264 فولت AC/DC

• تركيب أفقي على سكة DIN أو لوحة

• كتلة طرفية من نوع الحاجز تدعم حتى سلكين لكل طرف

• متوافق مع كابلات التوصيل IC670CBL001

• تصميم صناعي مناسب للبيئات القاسية

المواصفات الفنية

• الشركة المصنعة: GE Fanuc

• رقم الموديل: IC670CHS001E

• النوع: هيكل إدخال/إخراج

• سعة الوحدة: حتى 10 وحدات

• عدد الأطراف: 37

• حجم سلك الطرف: AWG #14 (2.1 مم²) حتى AWG #22 (0.35 مم²)

• عدد الأسلاك لكل طرف: حتى 2

• حجم طرف الأرضي: AWG #14 (2.1 مم²)

• عزم ربط الطرف: 8 إنش-رطل

• دعم التبديل الساخن: نعم، فقط في المواقع غير الخطرة

• إصدار BIU المتوافق: 2.1 أو أعلى

• تصنيف العزل: 90 درجة مئوية

• اتجاه التركيب: أفقي

• نوع التركيب: تركيب على سكة DIN أو لوحة

• كابل التوصيل: IC670CBL001

• الوزن: 0.75 رطل

التطبيقات النموذجية

يتكامل IC670CHS001E بسلاسة في أنظمة الأتمتة الصناعية والتحكم. يدعم مراقبة العمليات، والتحكم في الآلات، وأنظمة جمع البيانات. على سبيل المثال، يمكنه استضافة وحدات المعالجة المركزية، ووحدات الإدخال/الإخراج الرقمية، ووحدات الإدخال/الإخراج التناظرية، وواجهات الاتصال في هيكل واحد. بالإضافة إلى ذلك، تجعل قدرات العزل الكهربائي والتبديل الساخن منه مثاليًا لتطبيقات التشغيل المستمر في صناعات التصنيع، ومعالجة المياه، والصناعات الكيميائية.

الأسئلة الشائعة

س: كم عدد الوحدات التي يمكن لـ IC670CHS001E دعمها؟
ج: يدعم ما يصل إلى 10 وحدات VersaMax، بما في ذلك وحدات المعالجة المركزية، والإدخال/الإخراج، ووحدات الاتصال.

س: هل الهيكل يدعم التبديل الساخن؟
ج: نعم، عند استخدامه مع برنامج وحدة واجهة الناقل الإصدار 2.1 أو أعلى.

س: ما أحجام الأسلاك المتوافقة مع الأطراف؟
ج: AWG #14 حتى AWG #22، ويدعم حتى سلكين لكل طرف.

س: هل يمكن تركيب الهيكل عموديًا؟
ج: لا، فهو مصمم للتركيب الأفقي على سكك DIN أو اللوحات.

س: ما البيئات المناسبة لهذا الهيكل؟
ج: إنه من الدرجة الصناعية ومناسب للظروف القاسية في المصانع أو الميدان.
