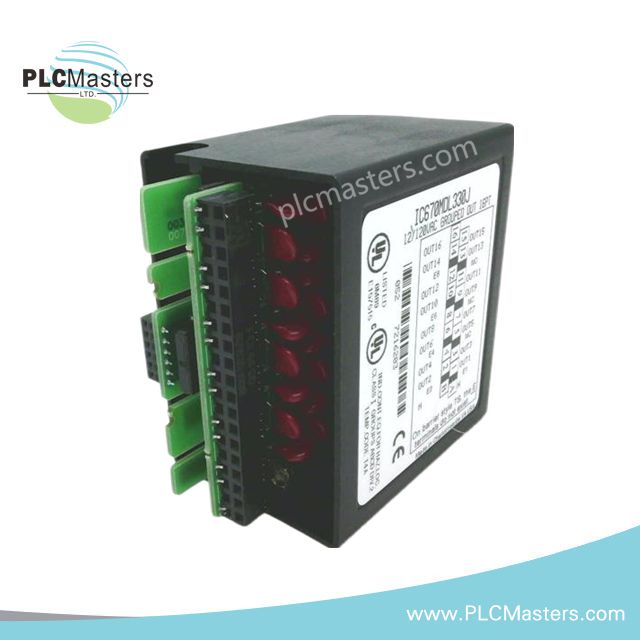

وحدة إخراج منفصلة GE IC670MDL330

نظرة عامة

يعد  IC670MDL330 وحدة إخراج منفصلة من سلسلة Field Control I/O من GE Fanuc. يوفر إشارات تحكم AC موثوقة لأنظمة الأتمتة الصناعية. توفر هذه الوحدة 16 قناة إخراج في كتلة معزولة واحدة. يستخدمها المهندسون لتشغيل الصمامات الكهرومغناطيسية، ومصابيح الطيار، وملفات الترحيل. تعمل مؤشرات الحالة المدمجة وكشف الأعطال على تحسين التشخيص وضمان التشغيل الموثوق. علاوة على ذلك، يدعم تصميمها القوي الأداء طويل الأمد في البيئات الصعبة.

المواصفات الفنية

• عدد المخرجات: 16 قناة إخراج AC منفصلة

• نطاق جهد الإخراج: 10–132 فولت تيار متردد، 47–63 هرتز

• الجهد الاسمي: 12–120 فولت تيار متردد

• تيار الإخراج: 1 أمبير كحد أقصى لكل نقطة؛ 4 أمبير كحد أقصى لكل وحدة

• تجميع الإخراج: مجموعة واحدة من 16 مخرجًا

• العزل: 250 فولت تيار متردد مستمر؛ 1500 فولت تيار متردد لمدة دقيقة واحدة (من المجموعة إلى المنطق والأرض)

• المؤشرات: مصابيح LED فردية على جانب المنطق لكل مخرج؛ مصباح LED لحالة الفيوز

• زمن الاستجابة: نصف دورة (تشغيل/إيقاف التبديل)

• الحماية: فيوز مدمج للمجموعة؛ دائرة RC مخمد لكل مخرج

• هبوط الجهد: بحد أقصى 2.0 فولت لكل مخرج

• تيار التسرب: أقل من 2 مللي أمبير عند 120 فولت تيار متردد

• استهلاك الطاقة: 275 مللي أمبير من وحدة واجهة الناقل مع تنشيط جميع النقاط

• التركيب: تركيب على سكة DIN أو لوحة

• وصف المنتج: وحدة إخراج منفصلة

• نوع المنتج: وحدة إخراج

• عدد القنوات: ستة عشر (16)

• نوع الجهد: تيار متردد

• تصنيف التيار: 1 أمبير

• سحب التيار من مصدر طاقة BIU: بحد أقصى 275 مللي أمبير

• بيانات الإخراج المنفصل: 2 بايت أو 16 بت

• زمن استجابة الإخراج: نصف دورة

• الحماية: فيوز مدمج لحماية المجموعة؛ دائرة RC مخمد فردية

• هبوط جهد الإخراج: 2.0 فولت كحد أقصى

• تيار تسرب الإخراج: أقل من 2 مللي أمبير عند 120 فولت تيار متردد

• الوزن: 0.55 رطل
