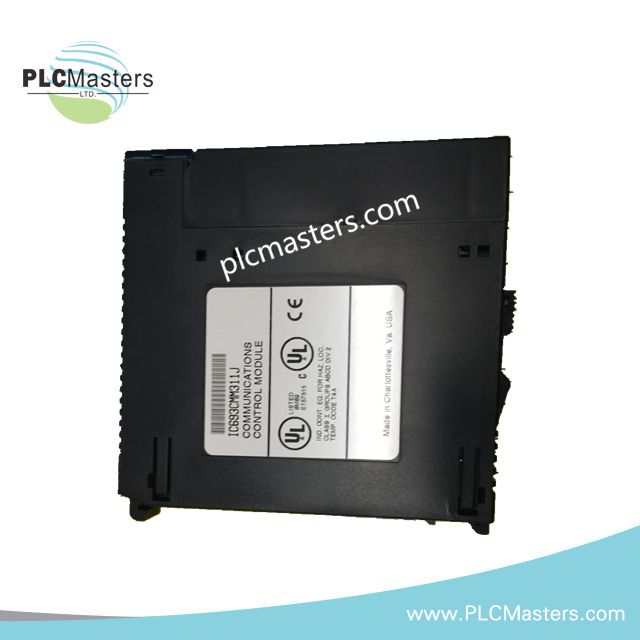

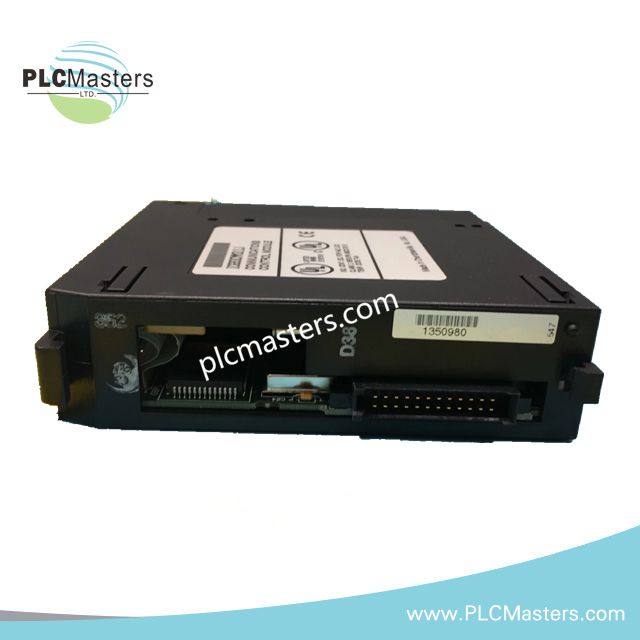

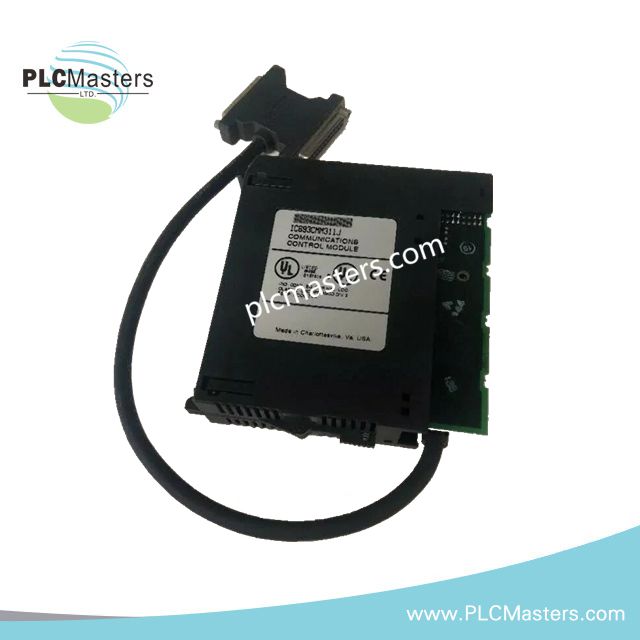

وحدة المعالجة المساعدة للاتصالات GE IC693CMM311J IC693CMM311N

وصف المنتج

وحدة المعالجة المساعدة للاتصالات عالية الأداء GE IC693CMM311J مصممة لأنظمة PLC من سلسلة GE Fanuc 90-30. تعزز الاتصال التسلسلي، مما يتيح تبادل بيانات موثوق بين وحدات PLC والأجهزة الخارجية مثل واجهات المستخدم البشرية (HMI)، وأنظمة SCADA، ووحدات التحكم الإضافية. علاوة على ذلك، يضمن تصميمها المتين تشغيلًا مستقرًا في بيئات صناعية متطلبة.

تدعم هذه الوحدة بروتوكولات متعددة بما في ذلك SNP وSNP-X وModbus RTU/ASCII، مما يسمح بالتكامل المرن عبر شبكات صناعية متنوعة. توفر منافذها التسلسلية المزدوجة اتصالًا متزامنًا، بينما يضمن التصميم المثبت على لوحة القاعدة ذات الفتحة الواحدة سهولة التركيب في أي فتحة باستثناء فتحة وحدة المعالجة المركزية. لذلك، تعظم توسيع النظام دون شغل مساحة وحدة المعالجة المركزية الحيوية.

تقدم IC693CMM311J تحكمًا دقيقًا في الاتصالات التسلسلية وتدعم حتى أربع وحدات CMM لكل نظام. بالإضافة إلى ذلك، توفر مؤشرات LED مراقبة واضحة لحالة كل منفذ وصحة الوحدة بشكل عام. تضمن توافقها مع وحدات المعالجة المركزية المعيارية من سلسلة 90-30 (311، 313، 323) تكاملًا سلسًا وأداءً موثوقًا في تطبيقات الأتمتة المعقدة.

الميزات الرئيسية

• منافذ تسلسلية مزدوجة: RS-232 مدعوم على المنفذ 1؛ RS-232/RS485 على المنفذ 2 لاتصال متعدد الاستخدامات

• البروتوكولات المدعومة: SNP، SNP-X، Modbus RTU، ASCII

• عرض الوحدة: تصميم بفتحة واحدة لاستخدام فعال للوحة القاعدة

• الحد الأقصى للوحدات لكل نظام: حتى أربع وحدات CMM

• مؤشرات الحالة: مؤشرات LED للوحدة، المنفذ 1، المنفذ 2 لرؤية تشغيلية

• استهلاك التيار: 400 مللي أمبير عند +5 فولت من اللوحة الخلفية

• التركيب: مثبت على لوحة القاعدة في فتحات وحدة المعالجة المركزية من سلسلة 90-30 (باستثناء فتحة وحدة المعالجة المركزية)

المواصفات الفنية

• النموذج: IC693CMM311J

• الشركة المصنعة: GE Fanuc

• السلسلة: 90-30 PLC

• الأبعاد: 17.8 سم × 15.2 سم × 7.6 سم

• الوزن: 0.63 رطل

• المنافذ التسلسلية: 2

• وصلات المنفذ: 25 دبوس D-shell، أنثى

• سرعة الاتصال: 300، 600، 1200، 2400، 4800، 9600، 19200 بود

• وحدات المعالجة المركزية المدمجة: غير متوافقة

• وحدات المعالجة المركزية المتوافقة: وحدات المعالجة المركزية المعيارية من سلسلة 90-30 311، 313، 323

• كابل الاتصال: كابل IC693CBL305 Wye

• موقع الوحدة: فقط على لوحة قاعدة وحدة المعالجة المركزية

• تطبيقات RS-232: مدعومة

• تطبيقات RS-485: مدعومة على المنفذ 2

• حالة دورة حياة المنتج: متوقف/مهجور

التطبيقات النموذجية

• أنظمة الأتمتة الصناعية التي تتطلب دمج الاتصالات التسلسلية

• شبكات SCADA وHMI للمراقبة المركزية

• أنظمة PLC المعيارية التي تحتاج إلى دعم متعدد البروتوكولات

• توسيع وحدات PLC من سلسلة 90-30 دون شغل فتحات وحدة المعالجة المركزية

الأسئلة الشائعة

س: هل يمكن لوحدة IC693CMM311J دعم بروتوكولات اتصال متعددة في نفس الوقت؟
ج: نعم، تدعم SNP وSNP-X وModbus RTU وASCII في وقت واحد لتكامل مرن للشبكة.

س: كم عدد وحدات IC693CMM311J التي يمكن تركيبها في نظام PLC واحد؟
ج: يمكن تركيب حتى أربع وحدات CMM لكل لوحة قاعدة لتوسيع النظام.

س: ما هي وحدات المعالجة المركزية المتوافقة مع IC693CMM311J؟
ج: متوافقة مع وحدات المعالجة المركزية المعيارية من سلسلة 90-30 بما في ذلك 311 و313 و323.

س: ما نوع الاتصالات التسلسلية التي تدعمها الوحدة؟
ج: المنفذ 1 يدعم RS-232؛ المنفذ 2 يدعم RS-232 أو RS485.

س: هل يتطلب موقع تركيب خاص؟
ج: لا، يتم تركيبه على أي فتحة في لوحة قاعدة وحدة المعالجة المركزية باستثناء فتحة وحدة المعالجة المركزية.
