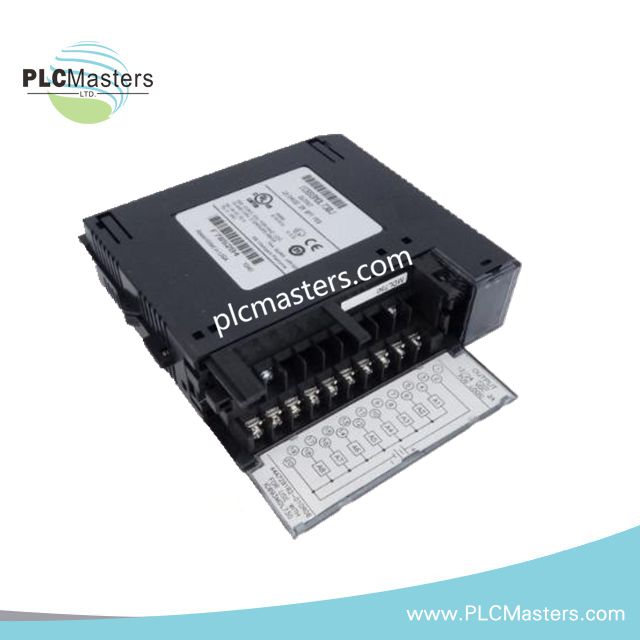

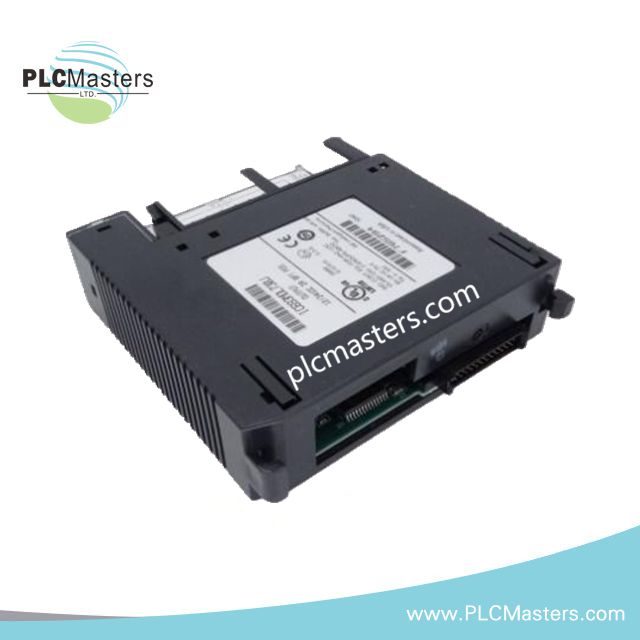

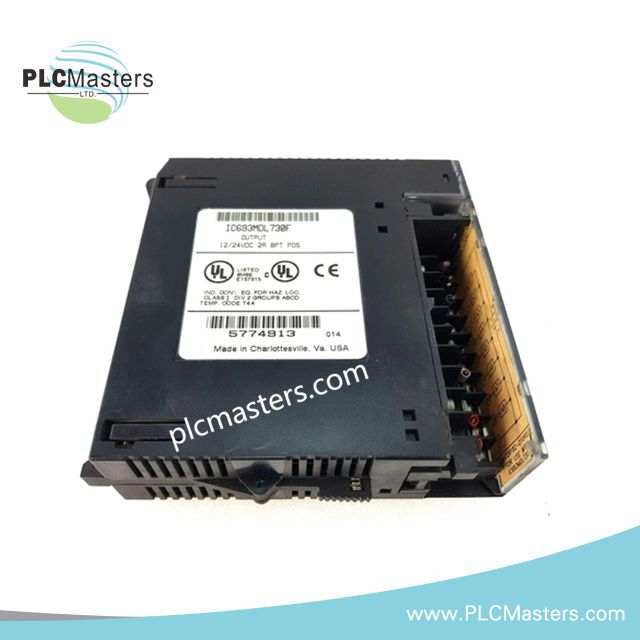

وحدة إخراج تيار مستمر GE IC693MDL730 IC693MDL730J

وصف المنتج

يعد  GE IC693MDL730 وحدة إخراج تيار مستمر بثماني نقاط لنظام PLC من السلسلة 90-30. يوفر إشارات منطقية موجبة بجهد 12/24 فولت تيار مستمر لأجهزة الحقل الصناعية بشكل موثوق. علاوة على ذلك، يتميز بتحويل الترانزستور الحالة الصلبة لعملية سريعة ودقيقة. توفر هذه الوحدة عزلًا بصريًا بين جانب المنطق وجانب الحقل، مما يضمن تحكمًا آمنًا ومستقرًا. يدعم كل قناة تيار إخراج يصل إلى 2 أمبير، مما يجعله مناسبًا للصمامات الكهرومغناطيسية، والمرحلات، وأجهزة المؤشرات. بالإضافة إلى ذلك، تتضمن الوحدة مؤشرات حالة LED لمراقبة كل إخراج في الوقت الحقيقي. تصميمها المدمج يناسب قواعد السلسلة 90-30 القياسية، مما يسمح بتكامل نظام مرن.

الميزات الرئيسية / النقاط الوظيفية البارزة

• 8 قنوات إخراج تيار مستمر منفصلة في مجموعة واحدة

• جهد الإخراج: 12–24 فولت تيار مستمر منطق موجب

• التيار الأقصى لكل قناة: 2 أمبير عند 30°C؛ يتم تخفيضه عند درجات حرارة أعلى

• التيار الأقصى للصمامات: 2 أمبير عند 60°C؛ 4 أمبير عند 50°C

• جهاز التبديل: ترانزستور الحالة الصلبة

• العزل البصري بين جانب الحقل والمنطق

• زمن الاستجابة: عادة ≤2 مللي ثانية لانتقالات التشغيل/الإيقاف

• مؤشرات LED لكل قناة إخراج

• التركيب: فتحة قاعدة السلسلة 90-30 القياسية

المواصفات الفنية

• الشركة المصنعة: GE Fanuc

• نوع الوحدة: إخراج تيار مستمر (منطق موجب)

• عدد النقاط: 8 مخارج، مجموعة واحدة

• جهد الإخراج الاسمي: 12 / 24 فولت تيار مستمر

• نطاق جهد الإخراج: +20%، -15%

• تيار الإخراج لكل نقطة: 2 أمبير

• التيار الأقصى للاندفاع: 9.4 أمبير لمدة 10 مللي ثانية

• استهلاك التيار: 55 مللي أمبير (جميع المخارج نشطة)

• هبوط جهد الإخراج: 1.2 فولت كحد أقصى

• تسرب حالة الإيقاف: 1 مللي أمبير كحد أقصى

• جهد العزل: 1500 فولت بين جانب المنطق وجانب الحقل

• درجة حرارة التشغيل: 0°C إلى 60°C

• الوزن: 1.0 رطل

• الأبعاد: تقريبًا 3.5 سم × 13 سم × 13.5 سم

• حالة دورة الحياة: نشط / نماذج متوقفة متاحة

التطبيقات النموذجية

يُستخدم IC693MDL730 على نطاق واسع في أتمتة التصنيع، والمرافق، وأنظمة التحكم في العمليات. على سبيل المثال، يقود المرحلات، والصمامات الكهرومغناطيسية، ومصابيح المؤشرات بشكل موثوق. علاوة على ذلك، يندمج بسلاسة مع PLCs من السلسلة 90-30 لتطبيقات التحكم الموزع. استجابته السريعة وعزله البصري تجعله مناسبًا لبيئات الأتمتة عالية السرعة والحرجة للسلامة.

الأسئلة الشائعة

س1: ما نوع الإخراج في IC693MDL730؟
ج1: يستخدم إخراج ترانزستور الحالة الصلبة مع منطق موجب.

س2: هل يمكن لهذه الوحدة التعامل مع أجهزة 24 فولت تيار مستمر؟
ج2: نعم، تدعم إشارات إخراج 12 فولت و24 فولت تيار مستمر.

س3: كم عدد قنوات الإخراج المتاحة؟
ج3: توفر الوحدة 8 مخارج منفصلة في مجموعة واحدة.

س4: ما هو التيار الأقصى لكل نقطة إخراج؟
ج4: يمكن لكل نقطة التعامل مع 2 أمبير عند 30°C، مع تخفيض عند درجات حرارة أعلى.

س5: هل الوحدة محمية من الجهد العالي بين جانب المنطق وجانب الحقل؟
ج5: نعم، توفر عزلًا بصريًا بجهد 1500 فولت لتشغيل آمن.
