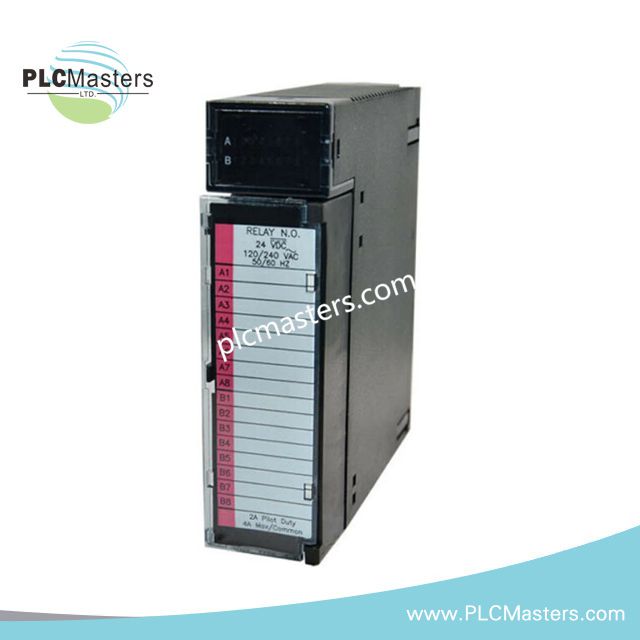

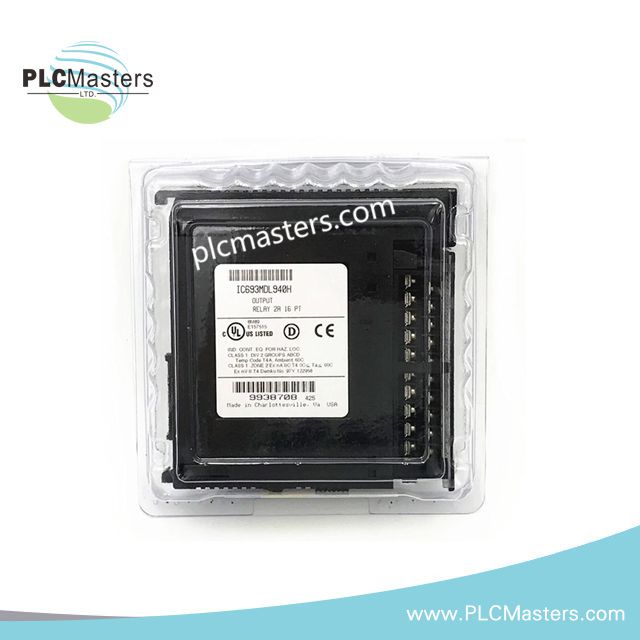

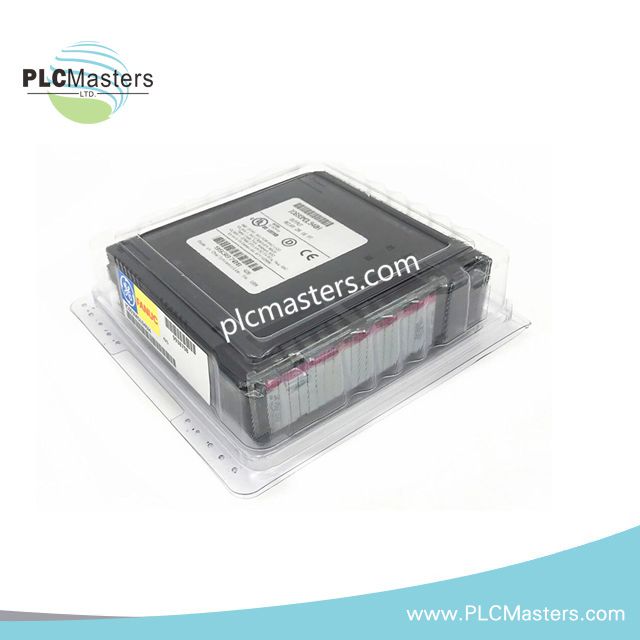

وحدة إخراج التتابع GE IC693MDL940 IC693MDL940H IC693MDL940J IC693MDL940L
$180.00
$420.00
الوصف
نظرة عامة
يعد GE IC693MDL940 وحدة إخراج مرحل معزولة بـ16 نقطة من نظام PLC سلسلة GE Fanuc 90-30، مصممة لتوفير تحكم موثوق لكل من الأحمال AC وDC. يوفر كل قناة جهات اتصال مرحل معزولة SPST-NO يمكنها التعامل مع ما يصل إلى 2 أمبير، مما يجعل هذه الوحدة مثالية لتبديل أجهزة صناعية متنوعة مثل الملف اللولبي، الإنذارات، أو بادئات المحركات. يضمن تصميمها المتين وتصنيف العزل العالي أداءً موثوقًا في بيئات الأتمتة الصناعية الصعبة.
أبرز الوظائف
يضمن IC693MDL940 تشغيلًا موثوقًا عبر نطاق واسع من الفولتية. تتضمن كل قناة إخراج مرحل مؤشر LED لمراقبة الحالة بسهولة أثناء الصيانة أو استكشاف الأخطاء وإصلاحها. علاوة على ذلك، تسمح مجموعات الإخراج المعزولة الأربع بتوصيل مرن وتشغيل مستقل لدوائر متعددة. لذلك، يمكن للمهندسين تبسيط تخطيط النظام مع الحفاظ على السلامة الكهربائية وسلامة الأداء.
تشمل الفوائد الرئيسية:
-
عزل كهربائي عالي لتحسين حماية النظام.
-
معالجة فولتية مرنة لكل من الأحمال AC وDC.
-
تجميع إخراج مستقل لتوصيل مخصص.
-
تشخيص LED لكل قناة إخراج.
-
تصميم مدمج يتناسب مع أي فتحة لوحة قاعدة قياسية من سلسلة 90-30.
البيانات الفنية
| الميزة | المواصفة |
|---|---|
| الشركة المصنعة | GE Fanuc Emerson |
| النموذج | IC693MDL940 |
| نوع الوحدة | وحدة إخراج مرحل معزولة |
| توافق النظام | GE Fanuc سلسلة 90-30 PLC |
| إجمالي المخرجات | 16 مخرج مرحل مفتوح عادة |
| نوع الاتصال | SPST-NO (شكل A) |
| تجميع الإخراج | 4 مجموعات من 4 مخارج لكل منها |
| الحمولة القصوى لكل نقطة | 2 أمبير عند 120/240 VAC أو 30 VDC |
| الحمولة القصوى لكل مشترك | 4 أمبير |
| جهد التشغيل (DC) | 5–30 VDC |
| جهد التشغيل (AC) | 5–250 VAC، 50/60 هرتز |
| نطاق جهد التبديل | 5–240 VAC أو 5–30 VDC |
| العزل | عزل بصري 1500 فولت RMS |
| زمن الاستجابة | تشغيل: 10 مللي ثانية؛ تحرير: 10 مللي ثانية |
| الحد الأدنى لتيار الحمل | 10 مللي أمبير |
| الحد الأقصى لتيار الاندفاع | 5 أمبير |
| مؤشرات الحالة | LED لكل قناة إخراج |
| الأبعاد | 92 مم × 118 مم × 22 مم |
| الوزن | 0.81 رطل |
التطبيقات النموذجية
يُستخدم GE IC693MDL940 على نطاق واسع في التصنيع والطاقة وأنظمة التحكم في العمليات. على سبيل المثال، يقوم بتشغيل المرحلات بكفاءة لمراكز التحكم في المحركات، أنظمة الإضاءة، أو مؤشرات الإشارة. بالإضافة إلى ذلك، يدعم التكامل في هياكل التحكم الموزعة، مما يجعله خيارًا مثاليًا لأنظمة الأتمتة القائمة على PLC حيث تكون المرونة والعزل أمرًا حاسمًا.
الدعم والصيانة
تشتهر وحدات GE Fanuc بالاستقرار طويل الأمد والتصميم المتين. يتميز IC693MDL940 بتشخيصات سهلة على اللوحة الأمامية وإجراءات استبدال بسيطة، مما يقلل من وقت توقف النظام. لذلك، يوفر تكاليف صيانة منخفضة ويزيد من وقت تشغيل المعدات.
الأسئلة الشائعة
س1: هل يمكن لـ IC693MDL940 التحكم في أجهزة AC وDC؟
نعم. تدعم الوحدة الأحمال AC حتى 240 VAC والأحمال DC حتى 30 VDC.
س2: كيف يتم تجميع المخرجات؟
يتم ترتيب المخرجات في أربع مجموعات من أربعة، كل منها مع طرف مشترك منفصل.
س3: هل يحتوي على عزل مدمج؟
نعم. توفر كل قناة عزل 1500 فولت RMS بين جانب الحقل والمنطق.
س4: ما هو زمن الاستجابة للتبديل؟
يعمل أو يتحرر كل مرحل في حوالي 10 مللي ثانية.
س5: هل هو متوافق مع أنظمة PLC الأخرى من GE؟
تم تصميم IC693MDL940 لمنصة GE Fanuc سلسلة 90-30 وقد يُستخدم أيضًا مع أنظمة RX3i باستخدام لوحات خلفية متوافقة.
