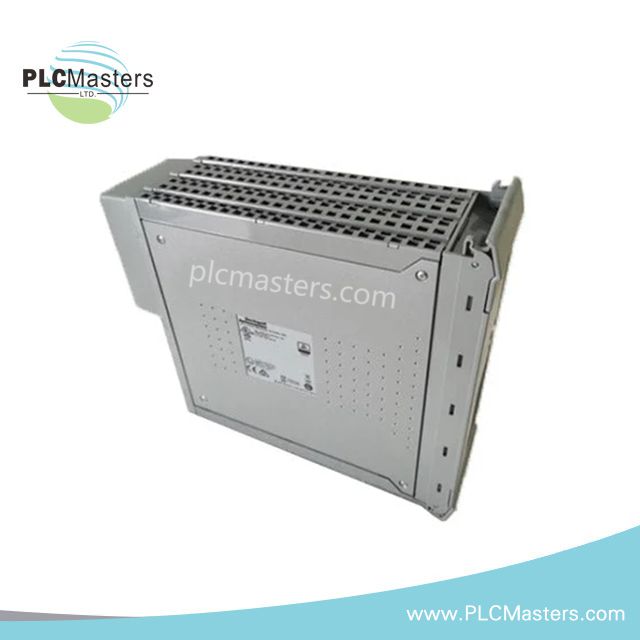

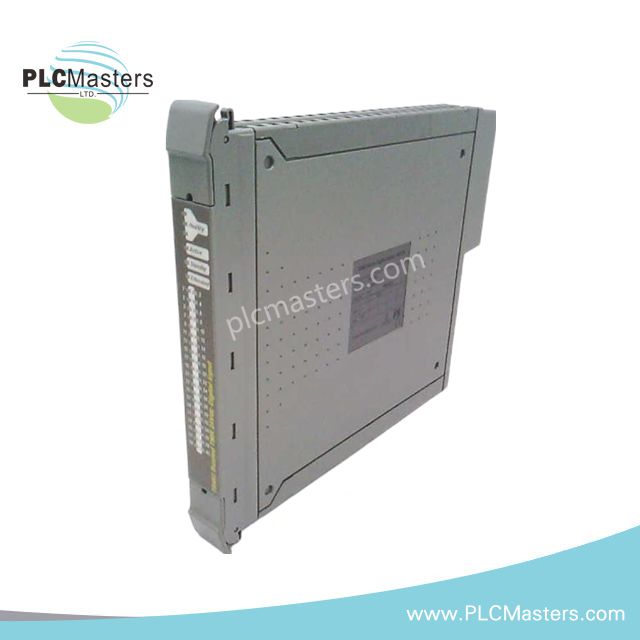

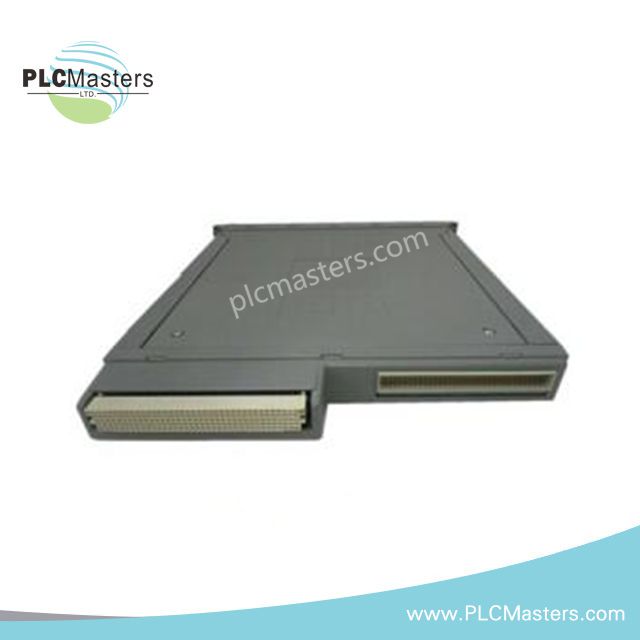

وحدة إدخال رقمية ICS Triplex T7122 Regent ذات 32 قناة وبجهد 24 فولت تيار مستمر
$123.00
$320.00
الوصف
تم تهيئته لمراقبة الإشارات المنفصلة المعزولة في أنظمة السلامة Regent T3xxx، ويوفّر ICS Triplex T7122، المُدرج أيضًا باسم وحدة الإدخال الرقمية T7122، تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | T7122 |
| العلامة التجارية | ICS Triplex |
| المنشأ | المملكة المتحدة |
| الوزن | 1.2 كجم |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى 85 درجة مئوية |
| استهلاك الطاقة | مصدر طاقة اسمي للوحة التوصيل الخلفية بجهد 24 VDC |
| سعة القنوات | 32 مدخلًا مراقبًا (4 مجموعات معزولة، تضم كل منها 8 قنوات) |
| الجهد الاسمي | 24 VDC (نطاق تشغيل من 18 إلى 32 VDC) |
| تيار الإدخال | 7 mA نموذجي عند 24 VDC |
| العزل الجلفاني | حاجز بصري/جلفاني بجهد 2500 V بين المجال والمنطق |
| واجهة ناقل النظام | Safetybus ثلاثي التكرار |
| اعتماد السلامة | IEC 61508 SIL 3، معتمد من TUV، فئة المخاطر 5 |
| مراقبة الخط | كشف مستمر لأعطال الدائرة المفتوحة وقصر الدائرة |
| الصيانة | قابل للاستبدال أثناء التشغيل بالكامل |
بنية الأمان عند الأعطال والتكرار المعياري الثلاثي
تعمل وحدة الإدخال الرقمية T7122 ضمن بيئة عالية التكامل ومتحملة للأعطال، باستخدام منطق مزدوج محمي ومتكرر مع دوائر تصويت. وصُممت الأجهزة للحفاظ على تكامل السلامة SIL 3، إذ تنفّذ اكتسابًا مباشرًا للإشارات من نقاط التلامس الحقلية عبر حاجز بصري بجهد 2500 V يمنع انتقال الارتفاعات العابرة للجهد العالي إلى بنية Safetybus ثلاثية التكرار.
تقيّم دوائر التشخيص الداخلية ظروف الخط باستمرار لاكتشاف أحداث الدائرة المفتوحة وقصر الدائرة في التوصيلات الحقلية. ويضمن المعالج المنطقي تنفيذ حالة آمنة عند الأعطال، مع ضبط قيم الإدخال افتراضيًا على حالة آمنة محددة عند تدهور الأجهزة أو انصهار المصهر أو فقدان طاقة الحلقة.
الأسئلة الشائعة
س: هل يمكن استبدال وحدة T7122 أثناء تشغيل النظام وتنفيذه لمنطق السلامة؟
ج: نعم، تدعم T7122 عمليات الاستبدال أثناء التشغيل بالكامل. ويمكن إخراج الوحدة وإدخالها في هيكل حامل Regent نشط دون فصل الطاقة عن النظام أو تعطيل حلقات أجهزة السلامة المتوازية.
س: كيف تتعامل الوحدة مع حالات زيادة التيار على قنوات الإدخال الحقلية الفردية؟
ج: تُقسّم مداخل القنوات إلى أربع مجموعات منفصلة، تضم كل منها ثماني قنوات. وتحتوي كل مجموعة على مصاهر مخصصة يمكن الوصول إليها من اللوحة الأمامية لعزل حالات زيادة التيار والحفاظ على استقلالية مجموعات القنوات.
إرشادات التركيب الحقلي
- محاذاة الحامل DIN والإدخال: تأكد من خلو موجهات حواف البطاقة داخل إطار حامل Regent من الحطام. أدخل T7122 عموديًا حتى تصطف نقاط تلامس اللوحة الخلفية، ثم اضغط بقوة وبشكل متساوٍ لتثبيت الموصل متعدد السنون في اللوحة الخلفية لـ Safetybus ثلاثي التكرار. ثبّت مسامير التثبيت العلوية والسفلية لضمان التأريض المناسب.
- تدريع الكابلات الحقلية: أنهِ جميع كابلات إشارات الإدخال الرقمية بجهد 24 VDC باستخدام أسلاك مزدوجة مجدولة. صِل تدريع الإشارات بدقة بقضيب ناقل التأريض الوظيفي للنظام (FE) في نقطة واحدة فقط لمنع حلقات التأريض من تشويه اكتشاف حالات المستشعرات المنفصلة.
- إعداد مراقبة الخط: تأكد من توافق نقاط التلامس الحقلية الخارجية مع الحدود الدنيا لمقاومة الحلقة للحفاظ على تشخيصات الدائرة المفتوحة وقصر الدائرة. افحص مصاهر المجموعات الفردية على اللوحة الأمامية قبل تزويد الحلقات الحقلية بالطاقة.
