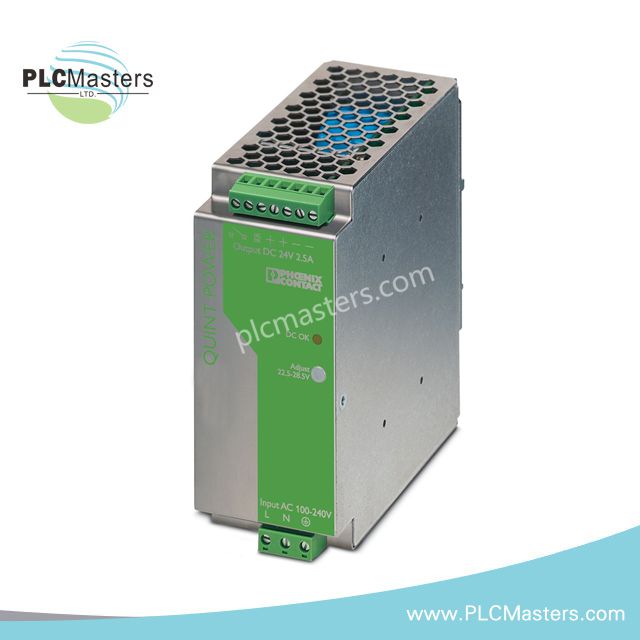

فينيكس كونتاكت QUINT-PS-100-240AC/24DC/2,5 مصدر طاقة

نظرة عامة

يعد  QUINT-PS-100-240AC/24DC/2.5 مزود طاقة أحادي الطور على سكة DIN. يوفر خرج تيار مستمر منظم بجهد 24 فولت عند 2.5 أمبير. يناسب التطبيقات الصناعية التي تتطلب موثوقية عالية وتشخيصات متقدمة. يدعم الجهاز خاصية POWER BOOST لبدء الأحمال ذات التيارات العالية المفاجئة. بالإضافة إلى ذلك، يوفر مراقبة وظيفية وقائية للتشخيصات عن بُعد.

المواصفات الفنية

بيانات الإدخال

• جهد الإدخال الاسمي: 100–240 فولت تيار متردد

• نطاق جهد الإدخال: 85–264 فولت تيار متردد / 90–350 فولت تيار مستمر

• نطاق التردد: 45–65 هرتز (0 هرتز للإدخال تيار مستمر)

• تيار الاندفاع: < 20 أمبير (نموذجي)

• الصمام الداخلي: 5 أمبير بطيء الانفجار

• الصمام الاحتياطي الموصى به: 6–16 أمبير (نوع B, C, D, K)

• زمن تخزين التيار الكهربائي: >30 مللي ثانية (120 فولت تيار متردد)، >130 مللي ثانية (230 فولت تيار متردد)

بيانات الإخراج

• جهد الخرج المقنن: 24 فولت تيار مستمر ±1%

• نطاق الجهد القابل للتعديل: 22.5–28.5 فولت تيار مستمر

• تيار الخرج المقنن: 2.5 أمبير (حتى 60 درجة مئوية)

• تيار POWER BOOST: 3.75 أمبير

• الكفاءة: > 89%

• جهد التموج: < 10 مللي فولت ذروة إلى ذروة

• أقصى حمل سعوي: غير محدود

• حماية من زيادة الجهد: ≤ 35 فولت تيار مستمر

• التشغيل بالتوازي: مدعوم

• التشغيل بالتسلسل: مدعوم

مخرجات الإشارة

• خرج DC OK النشط: ≤24 فولت تيار مستمر، ≤40 مللي أمبير

• خرج مرحل DC OK: ≤30 فولت تيار متردد/مستمر، ≤1 أمبير

الميكانيكية والبيئية

• الأبعاد (العرض × الارتفاع × العمق): 55 × 130 × 125 مم

• التركيب: سكة DIN أفقية (NS35, EN60715)

• مادة الغلاف: AluNox (AlMg1)

• درجة الحماية: IP20

• درجة حرارة التشغيل: –25°C إلى +70°C (تخفيض الأداء فوق 60°C: 2.5%/ك)

• درجة حرارة التخزين: –40°C إلى +85°C

• الرطوبة: حتى 95% (غير مكثفة)

• مقاومة الصدمات: 30 ج / 18 مللي ثانية (IEC 60068-2-27)

• مقاومة الاهتزاز: <15 هرتز: ±2.5 مم؛ 15–150 هرتز: 2.3 ج

الموثوقية والوزن

• MTBF: > 500,000 ساعة (IEC 61709)

• الوزن: 0.85 كجم
