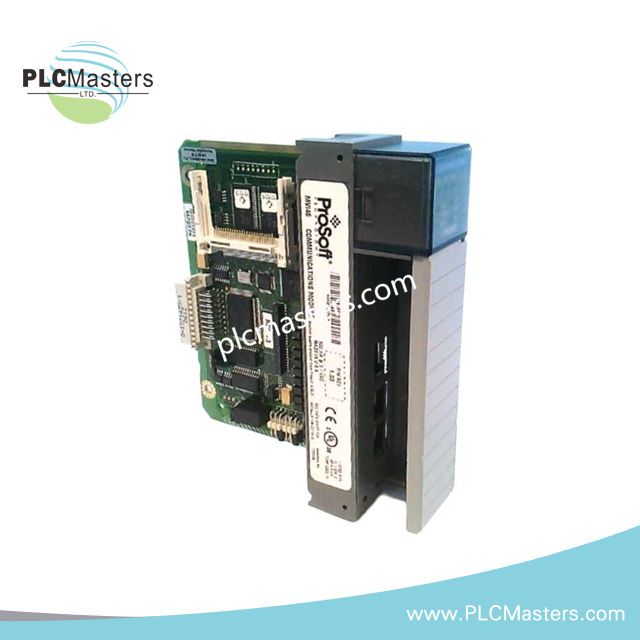

وحدة اتصالات Modbus ProSoft 3150-MCM
$123.00
$320.00
الوصف
يعمل ProSoft 3150-MCM، المُدرج أيضًا باسم وحدة اتصالات Modbus 3150-MCM، كمكوّن عتادي مخصص لتبادل بيانات Modbus RTU/ASCII داخل نظام الرف Allen-Bradley SLC 500. ويوفر وظائف اتصال تسلسلي بين معالجات SLC 500 والأجهزة المتوافقة مع Modbus عبر منافذ RS-232 أو RS-422 أو RS-485 القابلة للتهيئة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 3150-MCM |
| العلامة التجارية | ProSoft |
| نوع المنتج | وحدة اتصالات Modbus |
| التوافق | نظام رف Allen-Bradley SLC 500 |
| البروتوكولات المدعومة | Modbus RTU / ASCII، تشغيل رئيسي أو تابع |
| منافذ الاتصال | منفذان تسلسليان، RS-232 / RS-422 / RS-485 قابلة للاختيار |
| نطاق معدل البود | من 110 إلى 38,400 بود |
| حمل تيار اللوحة الخلفية | 5 VDC عند 0.15 A، و24 VDC عند 0.04 A |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى 85 درجة مئوية |
| الأبعاد | 5.1 سم × 12.7 سم × 15.2 سم |
| الوزن | نحو 0.4 كجم |
| استهلاك الطاقة | استنادًا إلى مواصفة حمل تيار اللوحة الخلفية |
ميزات تحويل البروتوكول والاتصال التسلسلي
توفر ProSoft 3150-MCM معالجة بروتوكول Modbus لوحدات التحكم Allen-Bradley SLC 500 عبر قناتي اتصال تسلسليتين. وتدعم الوحدة تهيئات Modbus الرئيسي والتابع، مما يتيح نقل بيانات السجلات بين معالجات SLC وأجهزة Modbus الخارجية.
تدعم الوحدة الواجهات الكهربائية RS-232 وRS-422 وRS-485 عبر تهيئات منافذ تسلسلية قابلة للاختيار. وتتطلب اتصالات شبكة RS-485 ممارسات إنهاء صحيحة وتوجيهًا منضبطًا للكابلات للحفاظ على سلامة الإشارة في التركيبات الصناعية.
تتكامل وحدة الاتصال مع بنية اللوحة الخلفية SLC 500 من خلال خصائص محددة لحمل الطاقة. ويجب أن تتطابق تهيئة البرنامج الثابت، والمعلمات التسلسلية، وعناوين Modbus مع متطلبات الجهاز المتصل قبل تشغيل النظام.
الأسئلة الشائعة
س: هل يمكن للوحدة 3150-MCM العمل بوصفها Modbus رئيسيًا وتابعًا؟
ج: نعم. تدعم الوحدة أوضاع اتصال Modbus RTU وASCII القابلة للتهيئة للتشغيل الرئيسي أو التابع.
س: ما الواجهات التسلسلية المتاحة في 3150-MCM؟
ج: توفر الوحدة منفذين تسلسليين مع خيارات واجهة RS-232 أو RS-422 أو RS-485 قابلة للاختيار.
س: ما حمل طاقة اللوحة الخلفية المطلوب للتركيب؟
ج: تتطلب الوحدة 5 VDC عند 0.15 A و24 VDC عند 0.04 A من مصدر اللوحة الخلفية SLC 500.
إرشادات التركيب الميداني
ركّب 3150-MCM في فتحة رف متوافقة ضمن Allen-Bradley SLC 500 وفقًا لمتطلبات تهيئة الرف.
تحقق من توفر طاقة اللوحة الخلفية قبل الإدخال، وتأكد من تركيب الوحدة مع المحاذاة الميكانيكية الصحيحة.
استخدم كابلات اتصال تسلسلية محمية لتوصيلات RS-232 وRS-422 وRS-485. وصّل واقيات الكابلات وفقًا لمعيار التأريض في المنشأة، مع تجنب حلقات التأريض غير المقصودة.
افصل أسلاك الاتصالات عن موصلات الطاقة ذات الجهد العالي، وكابلات المحركات، ودوائر التبديل ذات التيار المرتفع للحد من التداخل الكهربائي.
تحقق من إعدادات عنونة Modbus، ومعدل البود، والتكافؤ، ووضع الاتصال قبل توصيل الأجهزة الخارجية بالمنافذ التسلسلية.
