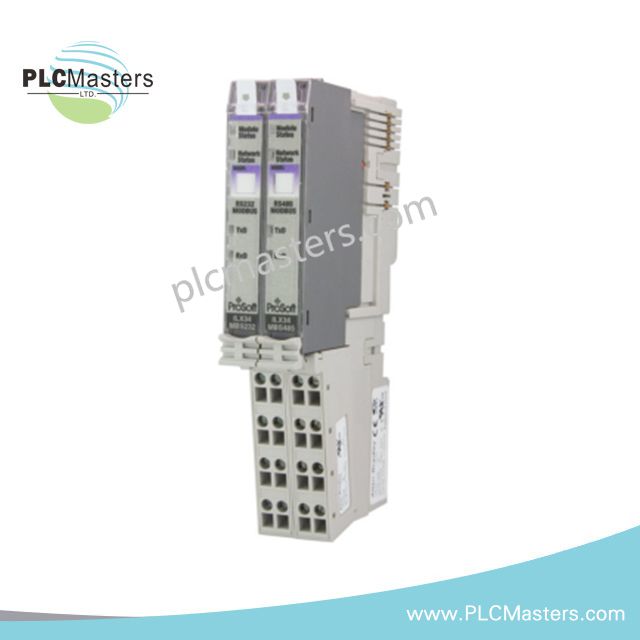

وحدة اتصال تسلسلي Modbus لنظام Point I/O من ProSoft Technology، الطراز ILX34-MBS485
$123.00
$320.00
الوصف
وحدة اتصال تسلسلي Modbus ILX34-MBS485 من ProSoft Technology لنظام Point I/O
تم إعداد ProSoft Technology ILX34-MBS485 (ILX34-MBS، وحدة اتصال تسلسلي Modbus) لتبادل البيانات التسلسلية عبر Modbus في أنظمة Allen-Bradley Point I/O، وتوفر اتصال RS-485 وRS-422 بين وحدات التحكم Logix وأجهزة Modbus. تدعم الوحدة التشغيل بنمطَي Modbus RTU وASCII، ويمكنها العمل بوصفها رئيسية أو تابعة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | ILX34-MBS485 |
| الطراز الأساسي | ILX34-MBS |
| العلامة التجارية | ProSoft Technology |
| نوع المنتج | وحدة اتصال تسلسلي Modbus لنظام Point I/O |
| المنصة المتوافقة | نظام Allen-Bradley Point I/O 1734؛ CompactLogix L1 |
| درجة حرارة التشغيل | من -20 إلى +55 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | من 5% إلى 95%، دون تكاثف |
| استهلاك الطاقة | غير محدد؛ تيار ناقل Point I/O يبلغ نحو 75 mA عند 5 VDC |
| الواجهة التسلسلية | RS-485، سلكان أو 4 أسلاك؛ RS-422 |
| البروتوكولات المدعومة | Modbus RTU رئيسي/تابع؛ Modbus ASCII رئيسي/تابع |
| معدل البود | من 300 إلى 115,200 بت/ثانية |
| بتات البيانات | 7 أو 8 |
| بتات التوقف | 1 أو 2 |
| التكافؤ | بدون، فردي، زوجي |
| سعة أوامر Modbus | حتى 100 أمر في الوضع الرئيسي |
| مؤشرات LED | حالة الوحدة، حالة الشبكة، نشاط الإرسال/الاستقبال |
| بيئة الإعداد | RSLogix 5000 / Studio 5000 |
| التركيب | قاعدة أطراف Point I/O 1734 |
معالجة البروتوكول التسلسلي من ProSoft Technology
تنفذ ILX34-MBS485 تحويل البروتوكول بين بنية بيانات اللوحة الخلفية لـ Point I/O ومعاملات Modbus التسلسلية. ويمكن إعداد نمطَي Modbus RTU وASCII للعمل بوصف الوحدة رئيسية أو تابعة.
تدعم واجهة RS-485 الاتصال التسلسلي متعدد النقاط باستخدام الإشارات التفاضلية. وفي شبكات RS-485، ينبغي أن يتوافق الإنهاء والتحييز مع تصميم شبكة الأجهزة المتصلة ومواصفات الكبل.
توفر تعليمات Add-On بيانات منظمة لوحدة التحكم تتعلق ببيانات الإدخال/الإخراج والحالة والتحكم. كما يمكن إتاحة المعلومات التشخيصية عبر علامات وحدة التحكم لمراقبة الاتصال.
يمكن تمكين المنفذ التسلسلي أو تعطيله من خلال منطق السلم. ويجب أن تتطابق معلمات الاتصال مع أجهزة Modbus المتصلة، بما في ذلك معدل البود والتكافؤ وحجم البيانات وإعداد بتات التوقف.
الأسئلة الشائعة
س: هل يمكن أن تعمل ILX34-MBS485 بوصفها رئيسية أو تابعة في Modbus؟
ج: نعم. تدعم الواجهة التسلسلية التشغيل القابل للإعداد بنمط Modbus RTU أو Modbus ASCII، بوصفها رئيسية أو تابعة.
س: ما الواجهات التسلسلية الفعلية المدعومة؟
ج: تدعم الوحدة واجهتَي RS-485 وRS-422. ويمكن توصيل RS-485 باستخدام تكوين من سلكين أو 4 أسلاك.
س: هل تتطلب الوحدة قاعدة أطراف Point I/O مخصصة؟
ج: نعم. تُركب الوحدة على قاعدة أطراف متوافقة من طراز 1734، توفر واجهة Point I/O الكهربائية والميكانيكية المطلوبة.
إرشادات التركيب الميداني
ركّب الوحدة على قاعدة أطراف Point I/O المحددة، وتحقق من التعشيق الميكانيكي قبل توصيل الطاقة.
تأكد من توافق مصدر ناقل Point I/O والأسلاك الخارجية مع وثائق تركيب الوحدة.
اضبط المعلمات التسلسلية بحيث تتطابق تمامًا مع جهاز Modbus المتصل. سيؤدي عدم تطابق معدل البود أو التكافؤ أو بتات البيانات أو بتات التوقف إلى منع الاتصال الصحيح.
بالنسبة إلى توصيلات RS-485، استخدم كبل اتصال مزدوجًا مجدولًا مناسبًا للإرسال التسلسلي التفاضلي. أبقِ أسلاك الاتصال منفصلة عن موصلات الطاقة ذات الجهد العالي ودوائر التبديل ذات التيار المرتفع.
أنه شبكة RS-485 وفقًا لطوبولوجيا الشبكة ومتطلبات الأجهزة المتصلة. تجنب توصيلات التفرع غير الضرورية التي قد تؤدي إلى انعكاسات الإشارة.
صِل واقيات الكبل وفقًا لمخطط التأريض في الموقع. وتجنب إنشاء مسارات متعددة غير مقصودة لتيار الواقي عبر نقاط تأريض منفصلة للمعدات.
تحقق من مؤشرات نشاط الإرسال والاستقبال TX وRX أثناء التشغيل التجريبي. وتأكد من عناوين عقد Modbus وتعيين الأوامر قبل تحويل قناة الاتصال إلى التشغيل المستمر.
