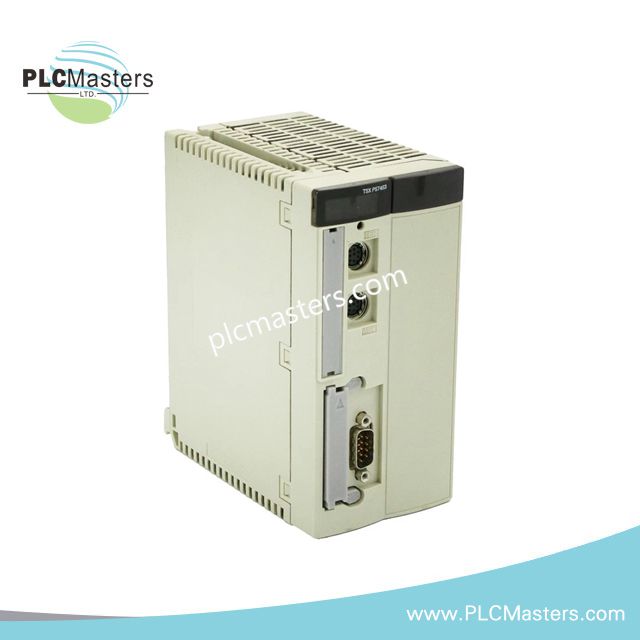

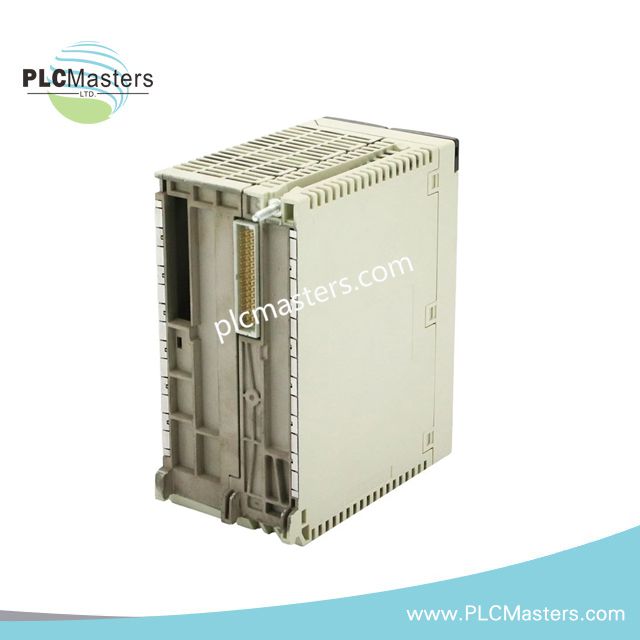

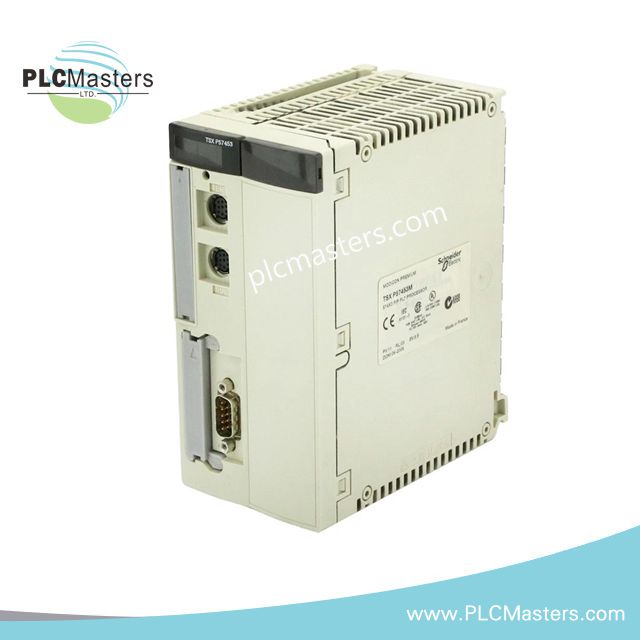

معالج PL7 مزدوج التنسيق Schneider Electric TSXP57453M

وصف المنتج

يعد Schneider Electric TSXP57453M معالج PL7 مزدوج التنسيق عالي الأداء مصممًا لأنظمة TSX Micro PLC. يضمن تنفيذًا سريعًا وموثوقًا للمهام المعقدة في الأتمتة، مما يوفر للمهندسين تحكمًا دقيقًا في العمليات الصناعية. علاوة على ذلك، تتيح خيارات الاتصال المتعددة تكاملًا سلسًا مع شبكات متنوعة، بما في ذلك Fipio وCANopen وAS-Interface. تم تصميم هذا المعالج للبيئات الصعبة، حيث يحافظ على أداء قوي وموثوقية طويلة الأمد، مما يجعله مناسبًا للتطبيقات الصناعية المتقدمة.

الميزات الرئيسية

• تنفيذ عالي السرعة مع زمن تعليمات بوليانية 0.06 ميكروثانية وزمن تعليمات النقطة العائمة 1.7 ميكروثانية.

• يدعم حتى 16 رفًا مع تكوينات فتحات مرنة لإعدادات إدخال/إخراج متنوعة.

• سعة إدخال/إخراج واسعة: 2040 نقطة منفصلة و256 نقطة تماثلية.

• واجهات اتصال متعددة تشمل وحدات الشبكة، الروابط التسلسلية، وخيارات Fieldbus.

• معالجة حماية TC المتينة تضمن الموثوقية في البيئات الصناعية القاسية.

• مصابيح LED للإشارة المحلية توفر تغذية بصرية فورية لحالة النظام والأخطاء.

• ذاكرة RAM داخلية مع بطاقة PCMCIA اختيارية تتيح تخزين بيانات إضافي يصل إلى 2048 كلمة K.

المواصفات الفنية

• الشركة المصنعة: Schneider Electric

• خط الإنتاج: TSX Micro PLCs

• رقم القطعة: TSXP57453M

• الوزن: 1.06 رطل

• نوع المعالج: معالج PL7 مزدوج التنسيق

• عدد الرفوف: حتى 16 رفًا مع تكوينات فتحات متنوعة

• سعة إدخال/إخراج منفصلة: حتى 2040 نقطة

• سعة إدخال/إخراج تماثلية: حتى 256 نقطة

• خيارات الاتصال: مدير Fipio، روابط تسلسلية غير معزولة، CANopen، وحدات الشبكة، وحدات Fieldbus، وحدات حافلة AS-Interface

• الذاكرة: ذاكرة RAM داخلية 96 كلمة K للبرنامج/البيانات، مع بطاقة PCMCIA تخزين بيانات إضافي 2048 كلمة K، 992 كلمة K للبرنامج

• زمن التنفيذ: 0.06 ميكروثانية بوليانية، 0.08 ميكروثانية للكلمة/الحساب الثابت، 1.7 ميكروثانية للنقطة العائمة

• عدد التعليمات في المللي ثانية: 13.82 ألف تعليمات/مللي ثانية (100% بوليانية)، 8.8 ألف تعليمات/مللي ثانية (65% بوليانية + 35% حسابية)

• عبء النظام: 0.22 مللي ثانية للمهمة السريعة، 1.15 مللي ثانية للمهمة الرئيسية

• مصابيح LED للإشارة المحلية: تشغيل (أخضر)، FIP (أحمر)، إدخال/إخراج (أحمر)، خطأ (أحمر)، TER (أصفر)

• استهلاك التيار: 1080 مللي أمبير

• تنسيق الوحدة: مزدوج

• الامتثال: RoHS

التطبيقات النموذجية

• التحكم في عمليات التصنيع التي تتطلب أتمتة دقيقة وفي الوقت الحقيقي.

• أنظمة صناعية موزعة تحتاج إلى كثافة إدخال/إخراج عالية ومرونة.

• التكامل مع أجهزة الأتمتة القائمة على Fieldbus أو الشبكات.

• العمليات الحرجة التي تتطلب استمرارية تشغيل وموثوقية عالية.

الأسئلة الشائعة

س1: ما هو الحد الأقصى لعدد نقاط الإدخال/الإخراج المدعومة؟
ج1: يدعم TSXP57453M حتى 2040 نقطة إدخال/إخراج منفصلة و256 نقطة تماثلية.

س2: هل يمكنني توسيع الذاكرة لبرامج أكبر؟
ج2: نعم، تتيح بطاقة PCMCIA تخزين بيانات إضافي يصل إلى 2048 كلمة K.

س3: ما هي بروتوكولات الاتصال المتاحة؟
ج3: Fipio، روابط تسلسلية غير معزولة، CANopen، Fieldbus، وحدات الشبكة، وAS-Interface.

س4: هل هذه الوحدة مناسبة للبيئات الصناعية القاسية؟
ج4: نعم، تضمن معالجة الحماية TC المتانة والتشغيل الموثوق في الظروف الصعبة.

س5: ما هي سرعة تنفيذ تعليمات المعالج؟
ج5: تعليمات بوليانية تعمل بسرعة 0.06 ميكروثانية، وتعليمات كلمة/حساب ثابت بسرعة 0.08 ميكروثانية، وتعليمات نقطة عائمة بسرعة 1.7 ميكروثانية.
