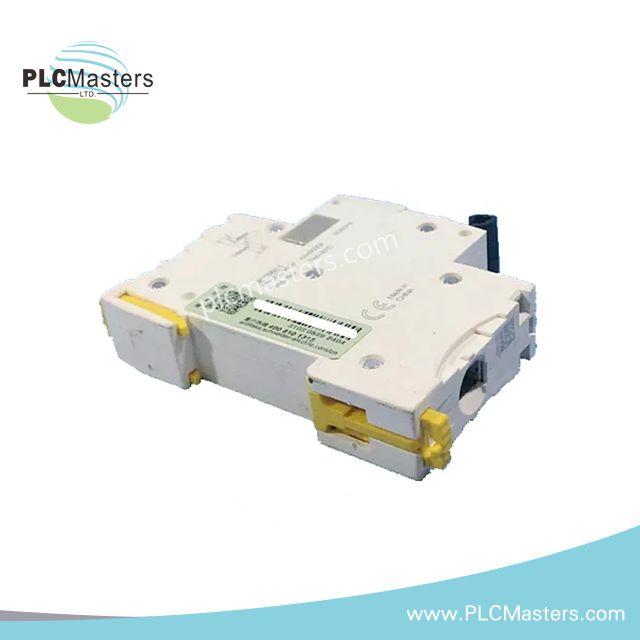

قاطع فصل مفتاح Schneider iINT125

نظرة عامة

تعد Schneider iINT125 سلسلة من مفاتيح الفصل عالية الأداء المصممة لعزل الدوائر الكهربائية بأمان. تُستخدم هذه الأجهزة بشكل أساسي في أنظمة التوزيع الكهربائية لفصل الدوائر لأغراض الصيانة أو عمليات أخرى. تتميز بحجم مدمج، وتركيب على سكة DIN لسهولة التركيب، ومؤشر واضح لتشغيل/إيقاف التشغيل لضمان سلامة المستخدم. تتوافق iINT125 مع المعايير الدولية، مما يضمن الموثوقية والسلامة عبر مجموعة متنوعة من التطبيقات الصناعية والتجارية.

المواصفات الفنية

• تصنيف التيار: متوفر بإصدارات 63A، 100A، و125A.
• عدد الأقطاب: خيارات 1P (قطب واحد)، 3P (ثلاثة أقطاب)، و4P (أربعة أقطاب).
• تصنيف الجهد: حتى 415 فولت تيار متردد.
• الحجم: عرض 2 وحدة لإصدار 1P.
• نوع التركيب: تركيب على سكة DIN لسهولة التركيب.
• نوع المفتاح: تحكم بالتبديل لتشغيل/إيقاف التشغيل.
• مؤشر الحالة: مؤشر واضح لتشغيل/إيقاف التشغيل ومؤشر وضع التلامس للسلامة.
• قدرة الفصل: قدرة فصل عالية لعزل الدائرة بأمان.

التصنيفات الكهربائية

• التيار التشغيلي المقنن (Ie): 63A عند 230 فولت تيار متردد، 50/60 هرتز
• الجهد التشغيلي المقنن (Ue): 240 فولت تيار متردد، 50/60 هرتز
• قدرة صنع الدائرة القصيرة المقننة (Icm): 4.2 كيلو أمبير (مفتاح الفصل فقط)
• التيار المقنن لتحمل الوقت القصير (Icw): 1260 أمبير لمدة 1 ثانية (وفقًا لـ IEC 60947-3)
• جهد العزل المقنن (Ui): 250 فولت تيار متردد، 50/60 هرتز
• جهد الصدمة المقنن (Uimp): 6 كيلو فولت (وفقًا لـ IEC 60947-3)

التحمل الميكانيكي

• التحمل الميكانيكي: 20,000 دورة
• التحمل الكهربائي: 15,000 دورة

التركيب والاتصالات

• دعم التركيب: تركيب على سكة DIN
• توافق قضيب التوصيل: اتصالات علوية أو سفلية
• نوع الطرف: أطراف من نوع النفق لأحجام الكابلات 1...35 مم² صلبة (بدون نهاية كابل) أو 1...25 مم² مرنة (مع أو بدون نهاية كابل)
• طول تجريد السلك: 14 مم
• عزم الشد: 3.5 نيوتن·متر

البيئة والامتثال

• درجة الحماية: IP20 (IEC 60529)
• درجة التلوث: 3 (IEC 60947-3)
• الاستوائية: المستوى 2
• الرطوبة النسبية: 95% عند 55°C
• درجة حرارة التشغيل: -25°C إلى +60°C
• درجة حرارة التخزين: -40°C إلى +85°C
