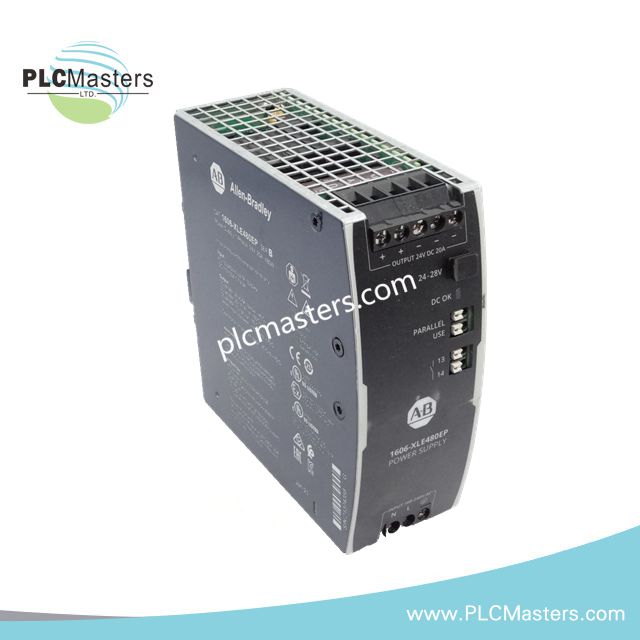

Fuente de alimentación conmutada Allen-Bradley 1606-XLE480EP
$123.00
$320.00
Descripción
Fuente de alimentación conmutada Allen-Bradley 1606-XLE480EP
La Allen-Bradley 1606-XLE480EP sirve como la fuente de alimentación conmutada principal 1606-XLE480EP utilizada para realizar la conversión de energía de CA a CC en plataformas de control industrial. La unidad acepta una entrada monofásica de 100-240 VAC y entrega una salida regulada de 24-28 VDC para sistemas de control montados en riel DIN o panel trasero.
Desglose de sufijos y matriz de modelos
La documentación suministrada identifica a la 1606-XLE480EP como un número de catálogo fijo dentro de la serie 1606-XLE. No se especifica un desglose oficial de sufijos ni una matriz de variantes en los datos proporcionados.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1606-XLE480EP |
| Marca | Allen-Bradley |
| Peso | 0.82 kg |
| Temperatura de operación | Hasta 60 °C (las características de rendimiento varían con la temperatura ambiente) |
| Consumo de energía | Corriente de entrada 4.36 A a 120 VAC / 2.33 A a 230 VAC |
| Tipo de producto | Fuente de alimentación conmutada |
| Serie de producto | Serie 1606-XLE |
| Voltaje de entrada | 100-240 VAC |
| Frecuencia de voltaje de entrada | 50-60 Hz +/- 6 % |
| Fase | 1 |
| Voltaje de salida | 24-28 VDC ajustable |
| Voltaje nominal de salida | 24 VDC |
| Corriente de salida | 20 A a 24 VDC |
| Corriente máxima de salida | 24 A a 24 VDC (ambiente < 45 °C) |
| Potencia nominal de salida | 480 W |
| Potencia máxima de salida | 576 W (ambiente < 45 °C) |
| Eficiencia | 94 % |
| Factor de potencia | 0.99 a 120 VAC / 0.95 a 230 VAC |
| Corriente de arranque de CA | 9 A pico a 120 VAC / 7 A pico a 230 VAC |
| Tiempo de retención | 26 ms típico a 120 VAC y 230 VAC |
| Método de montaje | Montaje en riel DIN o panel trasero |
Compatibilidad de firmware y distribución de energía
Dentro de arquitecturas de control basadas en PLC, el 1606-XLE480EP funciona como un dispositivo de conversión de energía que suministra energía CC regulada a procesadores, módulos de comunicación y conjuntos de E/S distribuidos. El ajuste estable del voltaje de salida de 24 VDC a 28 VDC soporta diferentes requisitos de distribución de energía en el gabinete. La unidad está diseñada para integrarse con redes de control industrial donde la continuidad de energía durante interrupciones breves de la línea se mantiene gracias a las características especificadas del tiempo de retención.
Preguntas frecuentes (FAQ)
P: ¿El 1606-XLE480EP soporta intercambio en caliente durante la operación?
R: La documentación proporcionada no especifica capacidad de intercambio en caliente. La alimentación de entrada debe estar aislada antes de la instalación, remoción o modificaciones de cableado.
P: ¿Qué corriente de salida está disponible en la salida nominal de 24 VDC?
R: La fuente de alimentación entrega 20 A continuos a 24 VDC, con capacidad de salida mayor especificada bajo ciertas condiciones de temperatura ambiente.
P: ¿Se puede ajustar el voltaje de salida por encima de 24 VDC?
R: Sí. El rango de ajuste especificado es de 24 a 28 VDC.
Guías para la instalación en campo
-
Instale la fuente de alimentación en un riel DIN correctamente conectado a tierra o en un panel trasero rígido.
-
Separe el cableado de entrada de CA del cableado de salida de CC de bajo voltaje para reducir el ruido eléctrico conducido.
-
Verifique el dimensionamiento de los conductores según la corriente de carga esperada y los códigos eléctricos aplicables.
-
Mantenga una ventilación adecuada en el gabinete para evitar el aumento de temperatura alrededor de la fuente de alimentación.
-
Conecte la tierra de protección antes de energizar la unidad.
-
En lo posible, separe los cables de comunicación e instrumentación de los conductores de potencia.
-
Confirme los ajustes de voltaje de salida antes de conectar el equipo de campo y la electrónica del controlador.
