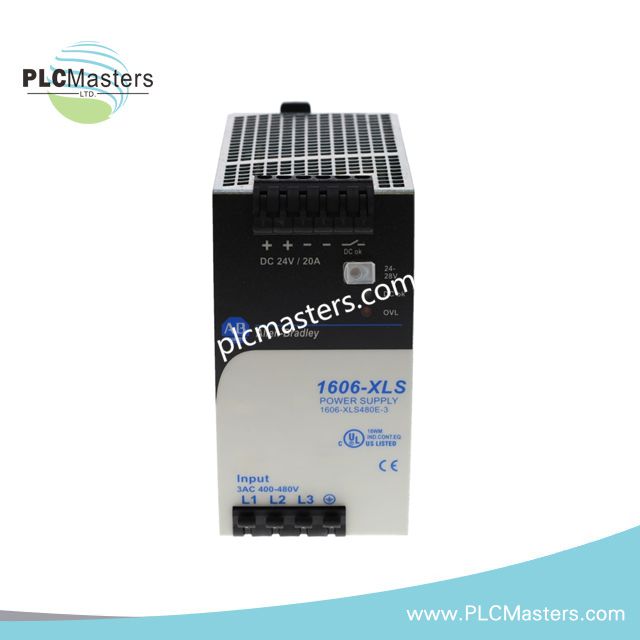

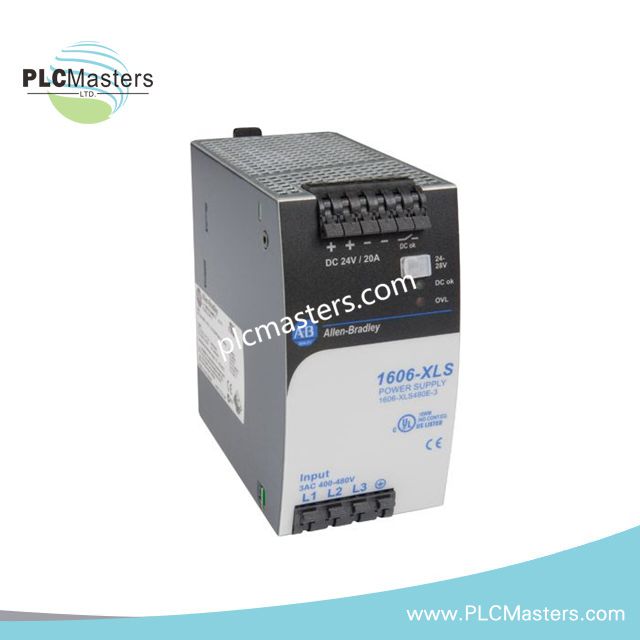

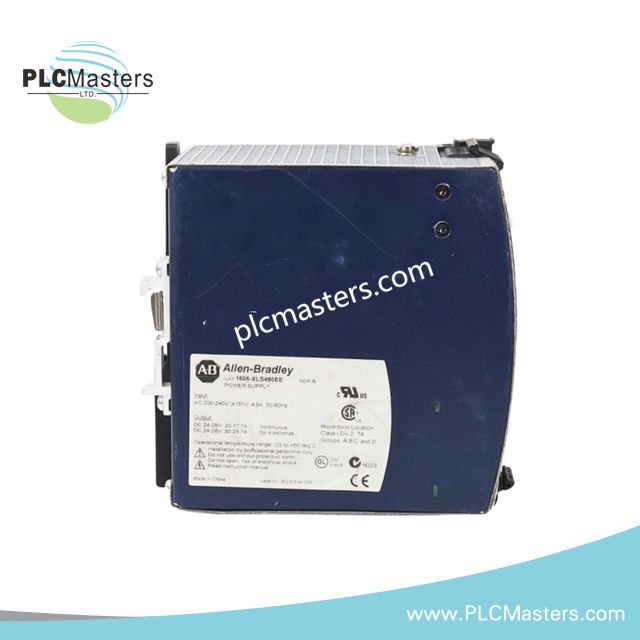

Fuente de alimentación conmutada Allen-Bradley 1606-XLS480EE
$123.00
$320.00
Descripción
Fuente de alimentación conmutada Allen-Bradley 1606-XLS480EE
La Allen-Bradley 1606-XLS480EE funciona como la principal fuente de alimentación conmutada 1606-XLS480EE utilizada para realizar la conversión de energía de CA a CC y la distribución regulada de 24 VCC en las plataformas de fuentes de alimentación Bulletin 1606. El módulo acepta una entrada de 200-240 VAC y entrega hasta 20 A de corriente de salida con un voltaje de salida ajustable de 24 VCC para circuitos de control industrial.
Desglose de sufijos y matriz de modelos
La documentación proporcionada identifica 1606-XLS480EE como un número de catálogo fijo dentro de la serie Bulletin 1606-XLS. No se especifica una descomposición oficial de sufijos en los datos fuente.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1606-XLS480EE |
| Marca | Allen-Bradley |
| Serie de producto | Bulletin 1606-XLS |
| Tipo de producto | Fuente de alimentación conmutada |
| Peso | 2.06 lbs |
| Consumo de energía | Entrada dependiente de la carga |
| Voltaje de entrada | 200-240 VAC |
| Fase de entrada | CA monofásica |
| Soporte de entrada CC | No soportado |
| Voltaje de salida | 24 VCC, ajustable |
| Corriente de salida | 20 A |
| Potencia de salida | 480 W |
| Terminales | Abrazadera de resorte |
| Señal de estado | DC-OK |
| Perfil de instalación | Compacto |
| Generación de calor | Mínima |
| Función | Conversión CA/CC y fuente de alimentación CC |
Compatibilidad de actualización de firmware e integración con sistemas de control
El 1606-XLS480EE es un dispositivo de conversión de energía y no un módulo controlador programable, por lo que no requiere actualización de firmware durante la operación normal. Dentro de las arquitecturas de control Allen-Bradley, el módulo suministra energía regulada de 24 VCC a circuitos PLC, de comunicación y dispositivos de campo. La integración con EtherNet/IP u otras redes industriales deterministas se realiza a través del equipo de control alimentado y no a través de la fuente de alimentación en sí.
La salida de señal DC-OK puede incorporarse en circuitos de monitoreo para proporcionar retroalimentación del estado de la energía. Es necesario dimensionar correctamente la fuente en relación con la corriente de carga aguas abajo al soportar conjuntos de E/S distribuidas e infraestructura de comunicación.
Preguntas frecuentes
P: ¿El 1606-XLS480EE soporta reemplazo en caliente mientras está energizado?
R: Las especificaciones proporcionadas no indican capacidad de intercambio en caliente. Se debe seguir el aislamiento de energía y los procedimientos de bloqueo de planta antes del reemplazo.
P: ¿El módulo puede aceptar voltaje de entrada CC?
R: No. Las especificaciones indican operación solo con entrada de 200-240 VAC y declaran explícitamente que no se soporta voltaje de entrada CC.
P: ¿Cuál es el propósito de la señal DC-OK?
R: La salida DC-OK proporciona una indicación de estado de que el voltaje de salida está presente y dentro del rango operativo del módulo, permitiendo la conexión a circuitos de monitoreo supervisores.
Guías para la instalación en campo
-
Monte la unidad en un riel DIN adecuado o en un panel según el manual de instalación.
-
Mantenga separación entre los conductores de entrada de CA y el cableado de salida de 24 VCC para reducir el acoplamiento de ruido conducido.
-
Verifique el enganche de los terminales de abrazadera de resorte antes de energizar el circuito.
-
Conecte la tierra de protección conforme a los códigos eléctricos locales y los requisitos de diseño del panel.
-
En lo posible, separe el cableado de señal de los cables de motor y variador de alta corriente.
-
Confirme que la corriente total de carga conectada no exceda la capacidad nominal de salida de 20 A.
-
Utilice conductores de tamaño adecuado según las normas de instalación y la corriente de carga esperada.
