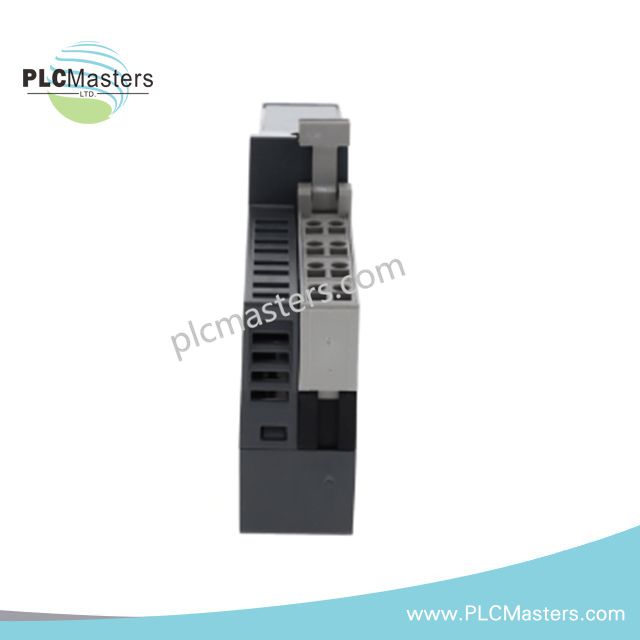

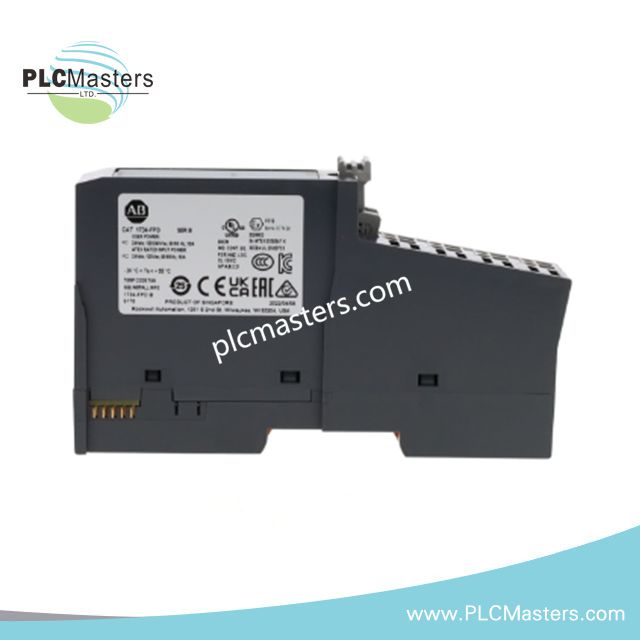

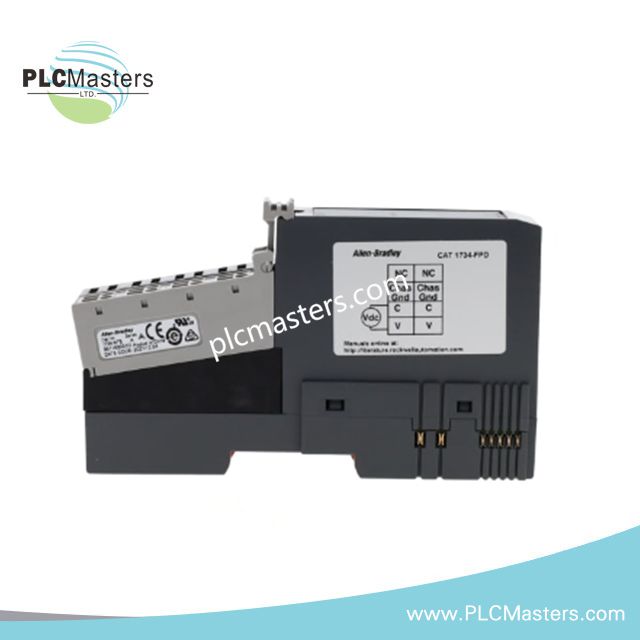

Distribuidor de Potencial de Campo Allen-Bradley 1734-FPD

Configurado para la segmentación de distribución de energía en la red del backplane POINT I/O, el Allen-Bradley 1734-FPD (1734-FPD Distribuidor de Potencial de Campo) proporciona separación eléctrica directa y enrutamiento de energía de campo entre secciones adyacentes de E/S. La unidad se instala entre módulos POINT I/O para distribuir energía de campo AC o DC mientras mantiene la operación de paso de corriente POINTBus a través de la arquitectura del sistema.

Desglose de Sufijos y Matriz de Modelos

La documentación suministrada identifica un solo número de catálogo:

No se especifica ningún desglose adicional de sufijos ni matriz de pedido en los datos técnicos proporcionados.

Especificaciones de Hardware

Comunicación del Backplane y Segmentación de E/S

Dentro de la arquitectura POINT I/O, el 1734-FPD separa la distribución de energía del lado de campo mientras permite la continuidad de la comunicación POINTBus a través del backplane. Esta disposición permite que diferentes grupos de voltaje sean suministrados a secciones adyacentes de E/S sin interrumpir la estructura del bus. El módulo funciona como un límite de distribución de energía y no como un procesador activo de comunicación, por lo que no introduce indicación de estado ni lógica de control local.

Preguntas Frecuentes

P: ¿Interrumpe el 1734-FPD la comunicación POINTBus entre módulos?
R: No. El módulo permite el paso de corriente POINTBus a través del conjunto mientras proporciona funciones de distribución y aislamiento de energía de campo entre grupos de E/S.

P: ¿Se puede instalar el 1734-FPD en cualquier lugar dentro de un conjunto POINT I/O?
R: El módulo está diseñado para instalarse entre módulos POINT I/O donde se requiera segmentación de energía de campo dentro del sistema.

P: ¿El 1734-FPD soporta reemplazo en caliente?
R: La documentación proporcionada no especifica capacidad de reemplazo en caliente. El reemplazo del módulo debe seguir los procedimientos de apagado del sistema y mantenimiento en sitio, salvo que el manual de instalación POINT I/O aplicable indique lo contrario.

Guías para la Instalación en Campo

• Monte el distribuidor de forma segura en un riel DIN debidamente conectado a tierra antes de cablear los conductores de energía de campo.

• Aplique el torque especificado de 0.6 Nm en la base de los terminales para evitar conexiones eléctricas flojas o daños en los terminales.

• Verifique la compatibilidad del voltaje de suministro de campo antes de energizar el módulo.

• Mantenga la separación entre el cableado de energía y el cableado de comunicación según las prácticas de instalación eléctrica de la planta.

• Siga los requisitos de cableado de Categoría 1 para los puertos de energía.

• Asegure que la conexión a tierra protectora y las prácticas de enrutamiento de cables cumplan con los códigos eléctricos aplicables y los estándares del sitio.

• Confirme que el dimensionamiento de los conductores sea adecuado para la corriente máxima de entrada de 10 A.

• Desenergice los circuitos de campo asociados antes de la instalación o remoción de conexiones de cableado.
