Módulo de Comunicación Directa Allen-Bradley 1747-DCM
$123.00
$320.00
Descripción

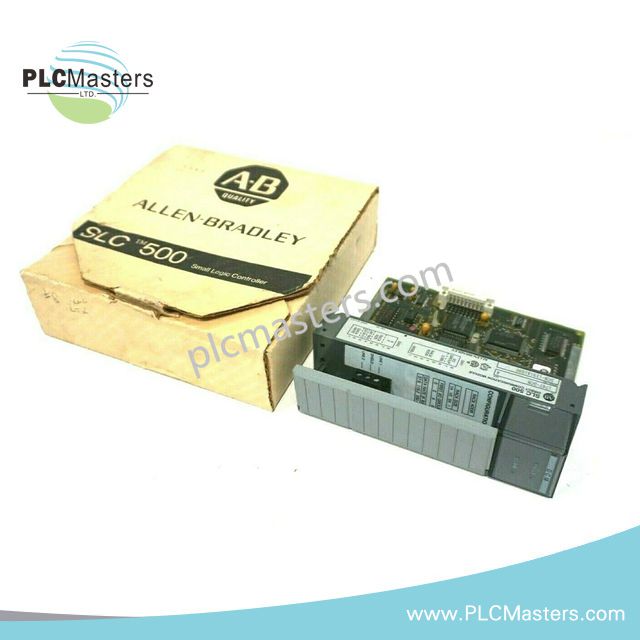

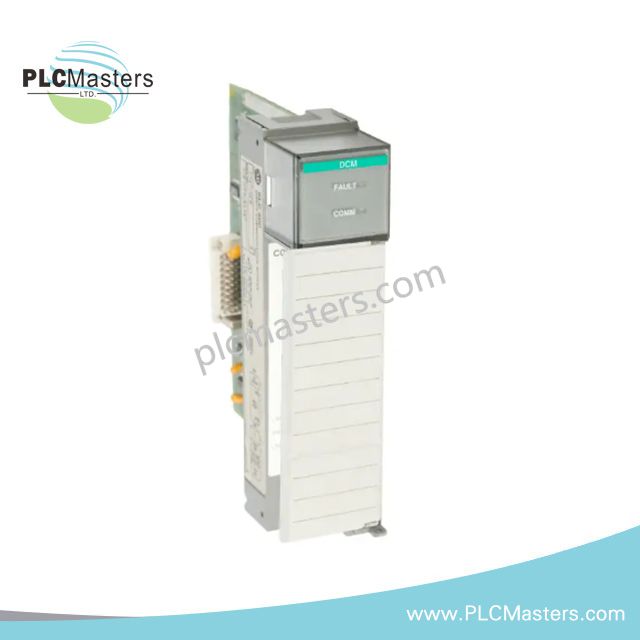

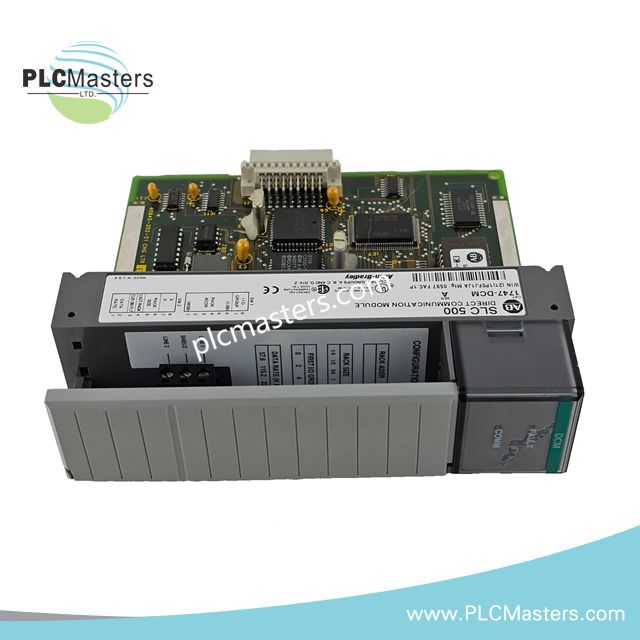

Módulo de Comunicación Directa Allen-Bradley 1747-DCM
Configurado para el intercambio de datos Remote I/O en arquitecturas de backplane SLC 500, el Allen-Bradley 1747-DCM (1747-DCM Módulo de Comunicación Directa) proporciona la ejecución física y eléctrica directa de la interfaz de enlace RIO entre los controladores SLC 500 y los segmentos de red supervisora dentro de los sistemas Rockwell Automation SLC 500. El módulo funciona como una interfaz de comunicación montada en el backplane que soporta transmisión determinista RIO sin ejecución lógica local.
Desglose de Sufijos y Matriz de Modelos
No se define segmentación de sufijos para el 1747-DCM. El módulo es una unidad de comunicación de configuración única dentro de la línea de productos SLC 500.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1747-DCM |
| Marca | Allen-Bradley |
| Origen | EE.UU. |
| Peso | 0.2 kg |
| Dimensiones | 152 mm x 51 mm x 152 mm |
| Temperatura de Operación | 0 a 60 °C |
| Consumo de Energía | 360 mA @ 5 VCC |
| Tipo de Producto | Módulos de Comunicación Directa |
| Protocolo de Comunicación | Remote I/O (RIO) |
| Corriente del Backplane | 360 mA @ 5 VCC |
| Velocidad de Transmisión | 57.6 Kbaud a 230.4 Kbaud |
| Tipo de Conector | Conector Phoenix RIO de 6 pines |
Comunicación del Bus del Backplane y Arquitectura de Enlace Determinista RIO
Dentro de los sistemas de backplane Rockwell Automation SLC 500, el 1747-DCM implementa una capa de comunicación Remote I/O dedicada que opera independientemente de la ejecución del escaneo local de la CPU. El módulo consume 360 mA a 5 VCC desde el backplane del chasis, estableciendo un canal de intercambio de datos determinista mediante el enmarcado del protocolo RIO.
La ruta de comunicación soporta velocidades seleccionables desde 57.6 Kbaud hasta 230.4 Kbaud, con integridad de señal regulada por el emparejamiento de impedancia del cableado Belden 9463 y resistencias de terminación de 82 Ohm o 150 Ohm según la longitud de la topología de red. El módulo no realiza almacenamiento en búfer de señal más allá del enmarcado del protocolo, asegurando un mapeo directo entre la imagen de memoria del PLC y los estados del rack Remote I/O.
El acoplamiento al backplane depende de la ranura fija, y el comportamiento del módulo se sincroniza con el ciclo de escaneo SLC 500, donde las actualizaciones RIO se intercambian en tramas cíclicas deterministas en lugar de interrupciones basadas en eventos.
Preguntas Frecuentes (FAQ)
P: ¿El 1747-DCM ejecuta lógica de control local?
R: No. El módulo solo maneja el enmarcado de comunicación RIO y no ejecuta lógica de escalera ni procesamiento interno.
P: ¿Cuál es el requerimiento de corriente del backplane?
R: El módulo consume 360 mA a 5 VCC desde el backplane del chasis SLC 500.
P: ¿Se puede cambiar dinámicamente la velocidad de transmisión durante la operación?
R: No. La selección de la velocidad en baudios (57.6 Kbaud a 230.4 Kbaud) se configura antes del tiempo de ejecución y permanece fija durante la operación.
Guías para la Instalación en Campo
El módulo debe instalarse en cualquier ranura disponible de un chasis SLC 500 con la alimentación desconectada antes de la inserción. Los conectores del backplane deben estar completamente asentados para asegurar la correcta alineación de 5 VCC y del bus de datos.
El cableado RIO debe usar Belden 9463 o par trenzado blindado equivalente con terminación correcta (82 Ohm o 150 Ohm) en los extremos de la red. El tendido de cables debe evitar recorridos paralelos con conductores de alta tensión para minimizar el ruido inducido en las líneas diferenciales RIO.
El aterrizaje del blindaje debe implementarse en un único punto de referencia para evitar corrientes de bucle de tierra a través de segmentos RIO multi-drop.
