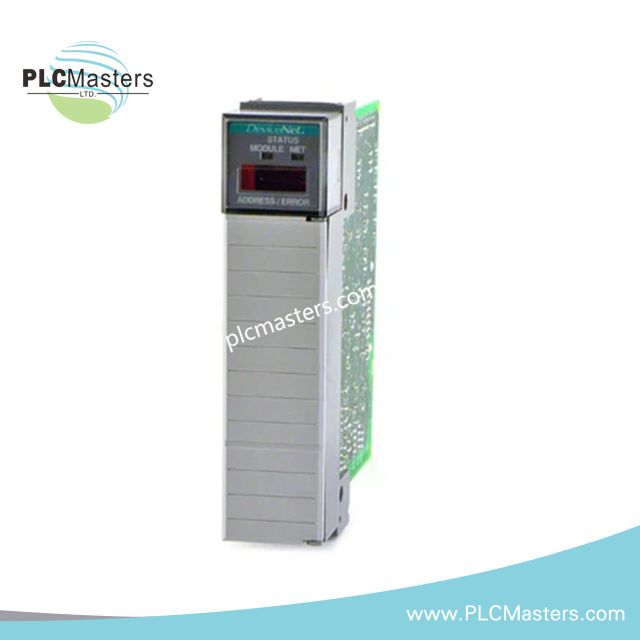

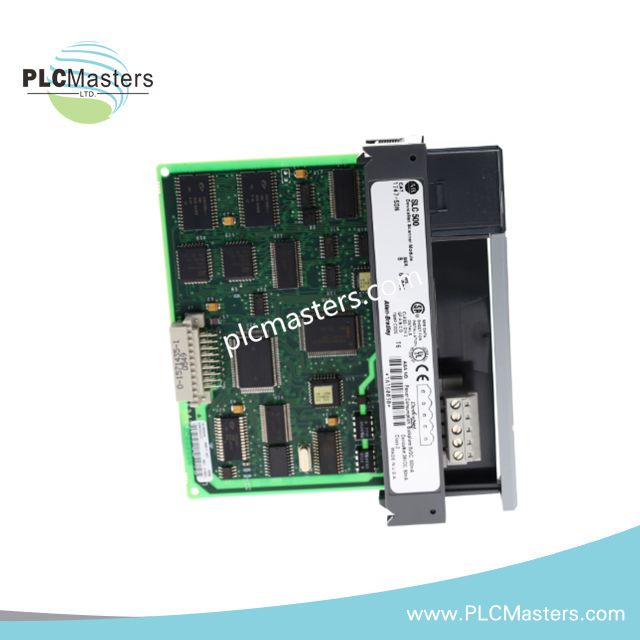

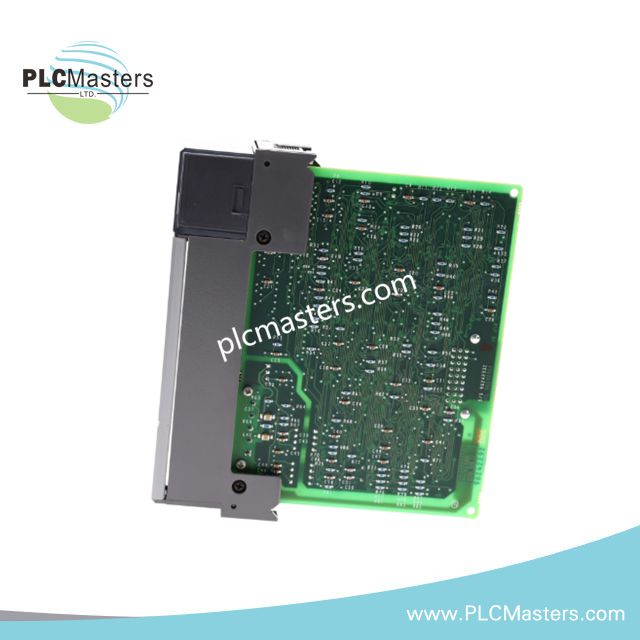

Módulo Escáner DeviceNet Allen-Bradley 1747-SDN SLC 500

Descripción del producto

El 1747-SDN de Allen-Bradley es un módulo escáner de comunicación diseñado para la familia de controladores SLC 500, que permite la integración con dispositivos de campo DeviceNet. Actúa como maestro de red, gestionando el intercambio de datos entre el PLC y los adaptadores DeviceNet conectados en arquitecturas de E/S distribuidas.

Este módulo es compatible con procesadores SLC 5/02 y versiones posteriores, soportando funciones de comunicación tanto del lado esclavo como maestro. Maneja múltiples tipos de mensajes de E/S incluyendo sondeo, estroboscópico, cíclico, cambio de estado y operaciones de paso, permitiendo una configuración flexible de la red.

El 1747-SDN es un módulo de chasis de ranura única que puede instalarse en racks estándar SLC 500. Proporciona un rendimiento confiable de comunicación industrial con diagnósticos integrados e indicadores de estado para la salud de la red y del módulo.

Especificaciones Técnicas Clave

Capacidades de comunicación

• Protocolo de red: DeviceNet

• Puerto de comunicación: 1 × interfaz DeviceNet

• Velocidad de transferencia de datos: 125 kbps

• Modos de mensajería soportados: sondeo, estroboscópico, cíclico, cambio de estado, paso

• Controladores compatibles: SLC 5/02, 5/03, 5/04, 5/05

Características eléctricas

• Consumo de energía del backplane:

• 500 mA a 5V CC

• aprox. 90 mA a 24V CC

Capacidad del sistema

• Máximo de ranuras de chasis soportadas: hasta 30

• Tipo de memoria: memoria flash con respaldo

Mecánica e instalación

• Ancho del módulo: diseño de ranura única

• Opciones de montaje: riel DIN o montaje en panel

• Referencia del conector: 1787-PLUG10R (conector lineal DeviceNet)

• Peso: 0.4 lbs

Clasificaciones ambientales

• Temperatura de operación: 0°C a +55°C

• Temperatura de almacenamiento: -40°C a +85°C

• Resistencia a vibraciones: 5 g (10–500 Hz, IEC 68-2-6)

• Resistencia a impactos: 30 g pico (pulso de 11 ms)

Diagnósticos e indicadores

• LED de estado del módulo: rojo/verde

• LED de estado de red: rojo/verde

• LED de estado de E/S: rojo/verde

Características funcionales

• Actúa como escáner DeviceNet (maestro de red)

• Soporta escaneo completo de E/S y comunicación de paso

• Diagnóstico en tiempo real para monitoreo de salud de la red

• Diseñado para integración con sistemas de E/S distribuidos

Aplicaciones

• Redes de comunicación DeviceNet a nivel de máquina

• Sistemas de E/S distribuidos en líneas de fabricación

• Sistemas de embalaje y manejo de materiales

• Arquitecturas de comunicación PLC multinodo

Preguntas frecuentes

P: ¿Puede este módulo funcionar en modos maestro y esclavo?
R: Opera principalmente como un escáner DeviceNet (maestro), pero soporta comunicación de paso para configuración y diagnóstico.

P: ¿Qué controladores son compatibles con este módulo?
R: Es compatible con procesadores SLC 5/02 y versiones posteriores de SLC 500.

P: ¿Soporta múltiples métodos de comunicación?
R: Sí, soporta sondeo, estroboscópico, cíclico, cambio de estado y mensajes de paso.
