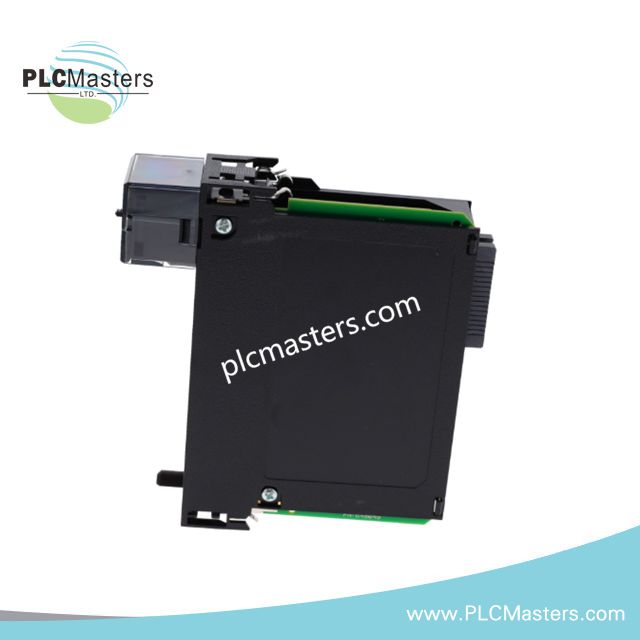

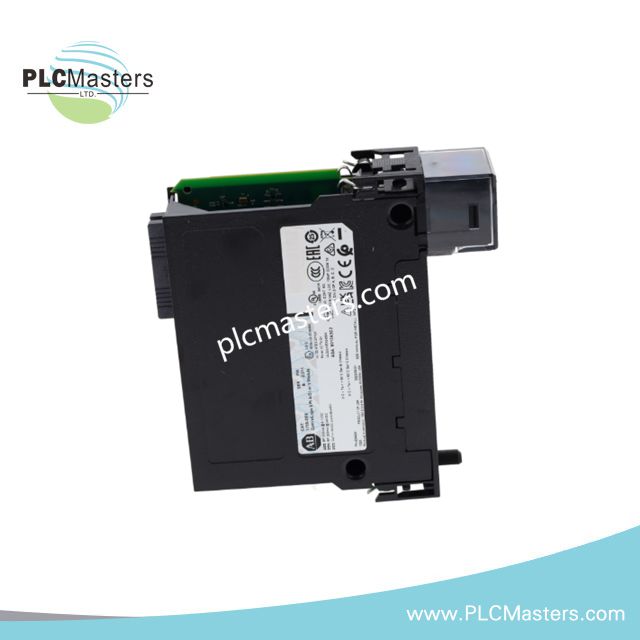

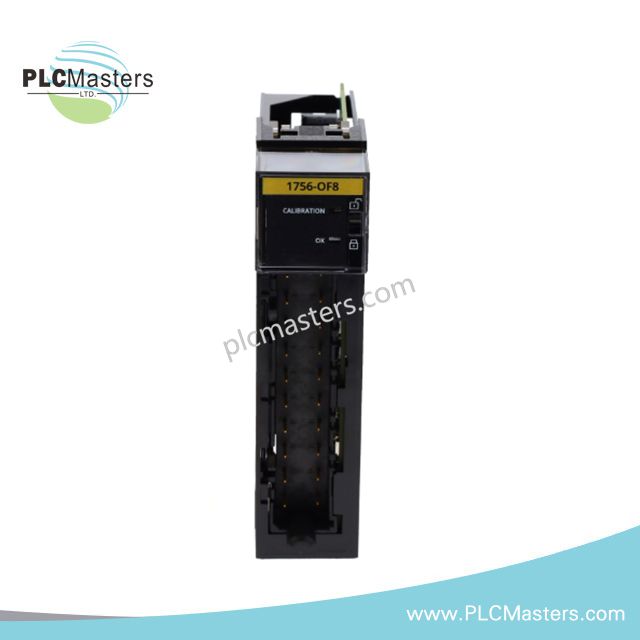

Módulo de Salida Analógica Allen-Bradley 1756-0F8 ControlLogix
$123.00
$320.00
Descripción
Descripción del producto
El Allen-Bradley 1756-OF8 es un módulo de salida analógica de 8 canales diseñado para la plataforma de automatización ControlLogix. Este módulo proporciona salidas configurables de corriente y voltaje para aplicaciones de control de procesos industriales que requieren transmisión precisa de señales analógicas a dispositivos de campo como actuadores, variadores, válvulas y controladores.
El 1756-OF8 soporta modos de operación tanto de voltaje como de corriente, permitiendo una integración flexible en sistemas de control analógico mixtos. Cada canal de salida es unipolar y capaz de manejar rangos de salida de -10 a +10V DC o 0 a 20 mA. Con resolución de 15 bits y alta eficiencia de comunicación en el backplane, el módulo ofrece un rendimiento analógico estable para entornos de control exigentes.
Diseñado para instalación en ensamblajes estándar de chasis ControlLogix, el módulo ocupa una sola ranura y opera dentro de carcasas industriales de tipo abierto.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Fabricante | Allen-Bradley |
| Serie de producto | ControlLogix |
| Número de modelo | 1756-OF8 |
| Tipo de producto | Módulo de salida analógica |
| Número de salidas | 8 salidas |
| Configuración de salida | Unipolar |
| Tipo de señal de salida | Voltaje o corriente |
| Rango de salida de voltaje | -10 a +10V DC |
| Rango de salida de corriente | 0 a 20 mA |
| Resolución | 15 bits |
| Consumo de corriente a 5.1V DC | 150 mA |
| Consumo de corriente a 24V DC | 210 mA |
| Consumo de energía del backplane | 5.8 W |
| Disipación térmica | 16.78 BTU/h |
| Protección contra sobretensión | 24V DC |
| Requisito de ranura | 1 ranura ControlLogix |
| Temperatura de operación | 0 a 60°C |
| Tipo de carcasa | Tipo abierto |
| Peso | 0.45 kg |
Características operativas
-
Ocho salidas analógicas controladas independientemente
-
Soporta modos de salida de voltaje y corriente
-
Compatible con sistemas de chasis ControlLogix
-
Procesamiento analógico de alta resolución de 15 bits
-
Diseño de instalación en una sola ranura
-
Protección integrada contra sobretensiones
-
Adecuado para automatización de procesos y máquinas
-
Transmisión estable de señales analógicas para dispositivos de campo
-
Diseñado para arquitecturas de control de alta densidad
Aplicaciones típicas
El 1756-OF8 se usa ampliamente en:
-
Sistemas de control de procesos
-
Control de variadores de velocidad
-
Posicionamiento de válvulas industriales
-
Paneles de automatización basados en PLC
-
Producción química y farmacéutica
-
Tratamiento de agua y aguas residuales
-
Automatización de procesos de petróleo y gas
-
Sistemas de fabricación y manejo de materiales
Preguntas frecuentes
¿Qué señales de salida soporta el 1756-OF8?
El módulo soporta salidas configurables de voltaje de -10 a +10V DC y salidas de corriente de 0 a 20 mA.
¿Cuántos canales de salida están disponibles?
El 1756-OF8 proporciona ocho canales de salida analógica.
¿El módulo es compatible con todos los sistemas de chasis ControlLogix?
Sí. El módulo está diseñado para instalaciones estándar en racks Allen-Bradley ControlLogix.
¿Cuál es la resolución del módulo?
El módulo opera con una resolución de salida analógica de 15 bits para un control preciso de la señal.
¿El módulo requiere múltiples ranuras en el chasis?
No. El módulo ocupa una sola ranura dentro del chasis ControlLogix.
