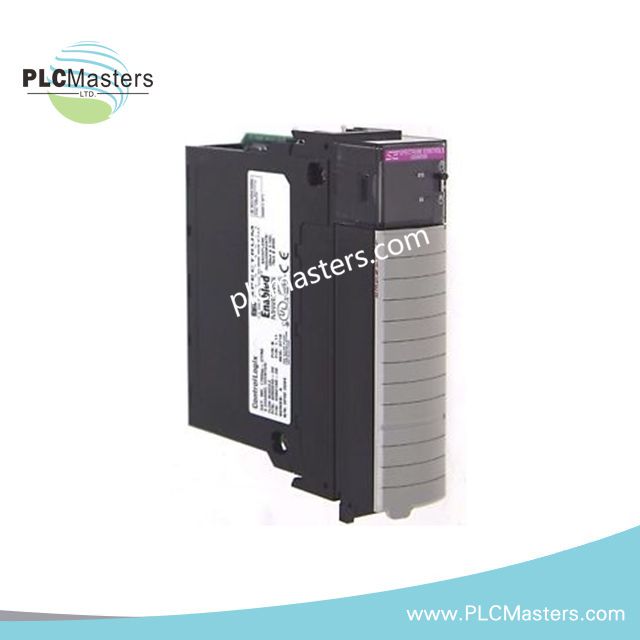

Módulo de entrada de contador ControlLogix Allen-Bradley 1756sc-CTR8
$123.00
$320.00
Descripción
Módulo de Entrada de Contador Allen-Bradley 1756sc-CTR8 ControlLogix
Configurado para el conteo de pulsos y la medición de frecuencia en redes deterministas ControlLogix, el Allen-Bradley 1756sc-CTR8 (1756sc-CTR8 Módulo de Entrada de Contador) proporciona ejecución física/eléctrica directa para la adquisición de señales de contador de un solo extremo. El módulo procesa ocho canales de entrada con circuitos de conteo aislados y comunicación a través del backplane mediante la plataforma ControlLogix.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1756sc-CTR8 |
| Marca | Allen-Bradley |
| Origen | Estados Unidos |
| Peso | 0.97 lbs |
| Consumo de Energía | 4.8 W máx. |
| Tipo de Producto | Módulo de Entrada de Contador |
| Línea de Producto | ControlLogix |
| Tipo de Entrada | 8 Entradas de Contador de un solo extremo |
| Velocidad del Contador | 0-65 kHz |
| Frecuencia de Entrada | 1-65 kHz |
| Voltaje de Aislamiento | 2550 VDC |
| Impedancia de Entrada | 24 kOhms |
| Corriente del Backplane | 230 mA @ 5 VDC máx. |
| Tiempo Mínimo de Pulso | 5.4 us |
Características de Procesamiento de I/O ControlLogix
El 1756sc-CTR8 ofrece ocho canales de entrada de contador de un solo extremo para adquisición de pulsos de alta velocidad dentro de arquitecturas de chasis ControlLogix. El módulo recibe señales de pulsos externas, procesa operaciones de conteo y intercambia datos con el controlador a través de la interfaz del backplane.
El módulo soporta la escalabilidad de densidad de I/O dentro de sistemas ControlLogix integrando múltiples canales de contador en una sola ranura del chasis. La clasificación de aislamiento de 2550 VDC separa los circuitos de entrada del lado de campo de la electrónica interna del sistema.
Firmware e Integración de Control EtherNet/IP
El 1756sc-CTR8 opera como parte del ecosistema de I/O ControlLogix donde el comportamiento de comunicación determinista depende de la configuración del controlador, compatibilidad del firmware y arquitectura de red. El módulo se comunica a través del backplane ControlLogix mientras que el intercambio de datos a nivel superior puede gestionarse mediante redes deterministas EtherNet/IP.
Se debe verificar la compatibilidad del firmware flash entre la plataforma del controlador y los módulos de I/O instalados durante la configuración del sistema para mantener el reconocimiento y funcionamiento adecuado del módulo.
Preguntas Frecuentes (FAQ)
P: ¿Cuántos canales de entrada de contador están disponibles en el 1756sc-CTR8?
R: El módulo proporciona ocho canales de entrada de contador de un solo extremo para aplicaciones de conteo de pulsos.
P: ¿Cuál es la velocidad máxima de contador soportada por el módulo?
R: El 1756sc-CTR8 soporta una velocidad de contador de hasta 65 kHz.
P: ¿Cuál es el requisito de potencia del backplane especificado para el módulo?
R: El módulo requiere una corriente máxima del backplane de 230 mA a 5 VDC y tiene una disipación máxima de potencia de 4.8 W.
Guías para la Instalación en Campo
Instale el 1756sc-CTR8 en una ranura compatible del chasis ControlLogix según los requisitos de configuración del hardware del sistema. Verifique que el mecanismo de fijación del módulo esté completamente asegurado antes de aplicar energía al sistema.
Conecte el cableado de entrada de pulsos de campo utilizando prácticas adecuadas de enrutamiento de señales. Separe los cables de señal del contador de conductores de conmutación de alta corriente y cableado de alimentación de motores para reducir interferencias eléctricas.
Utilice métodos adecuados de apantallamiento y conexión a tierra para los cables de señal de campo cuando lo requiera el entorno de instalación. Confirme la polaridad de entrada, tipo de señal y rango de frecuencia antes de poner en marcha los canales de contador.
Antes de la operación, verifique la compatibilidad del firmware del controlador, los parámetros de configuración del módulo de I/O y el estado de comunicación a través del entorno de programación ControlLogix.
