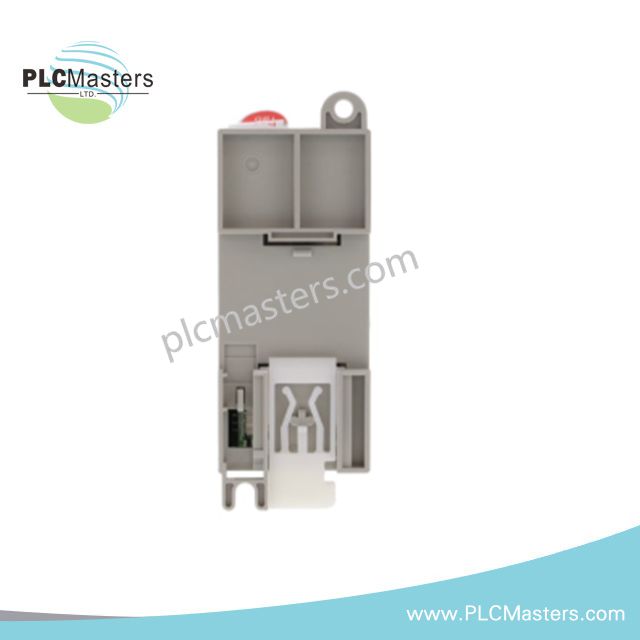

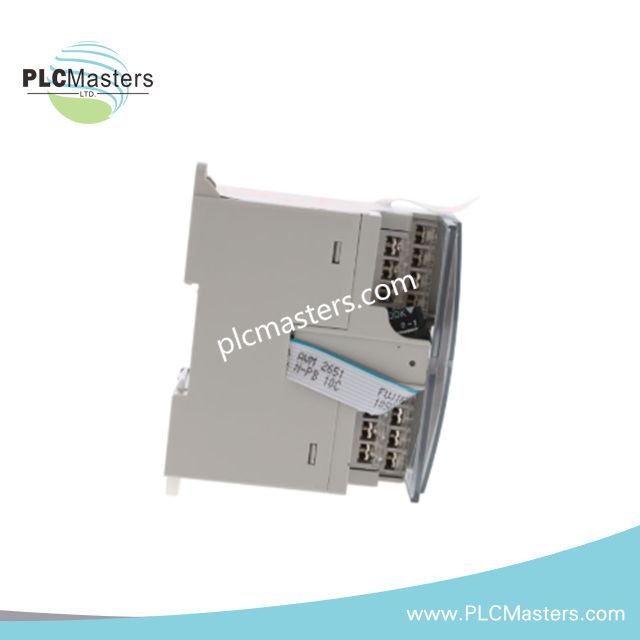

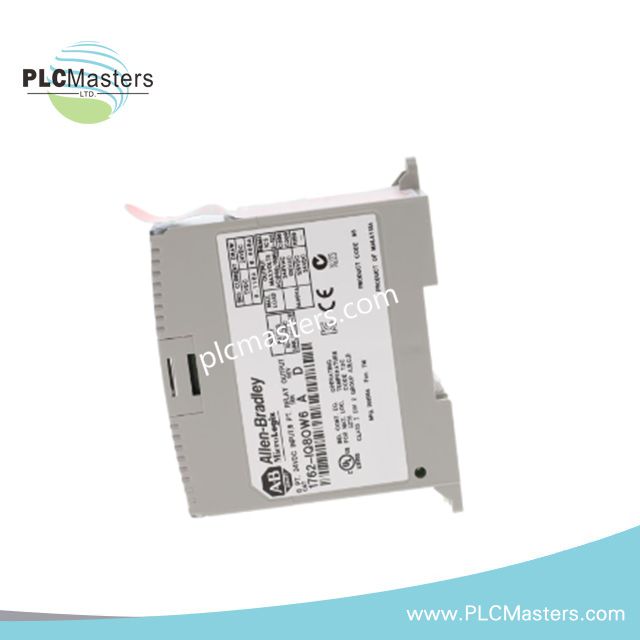

Módulo combinado de E/S Allen-Bradley 1762-IQ8OW6 MicroLogix
$123.00
$320.00
Descripción
Módulo de Entrada/Salida Combinado Allen-Bradley 1762-IQ8OW6 MicroLogix
El Allen-Bradley 1762-IQ8OW6 funciona como el módulo principal de entrada/salida combinado 1762-IQ8OW6 utilizado para ejecutar la adquisición de entradas digitales y el conmutado de salidas de relé en las plataformas MicroLogix 1100, 1200 y 1400. El módulo integra ocho entradas DC sink/source y seis salidas de relé Form A.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1762-IQ8OW6 |
| Marca | Allen-Bradley |
| Origen | Estados Unidos |
| Peso | 0.20 kg |
| Temperatura de Operación | Operación de entrada: 10 a 30 VDC a 30 °C; 10 a 26.4 VDC a 65 °C |
| Consumo de Energía | No especificado en los datos disponibles |
| Tipo de Producto | Módulos Combinados de Entrada/Salida |
| Línea de Producto | MicroLogix 1200 |
| Tipo de Módulo | Módulo Combinado de Entrada/Salida |
| Canales de Entrada | 8 entradas DC sink/source |
| Grupos de Entrada | 2 grupos de entrada |
| Canales por Grupo | 4 canales |
| Voltaje Nominal de Entrada | 24 VDC |
| Rango de Voltaje de Entrada | 10 a 30 VDC |
| Canales de Salida | 6 salidas de relé |
| Forma de Contacto de Salida | Normalmente Abierto (N.O.) Form A |
| Rango de Voltaje de Salida | 5 a 265 VAC; 5 a 125 VDC |
| Clasificación de Contacto de Salida | 2.5 A a 240 VAC / 120 VAC; 1.0 A a 125 VDC; 2.0 A a 24 VDC |
| Configuración de Entrada | Cableado sink y source |
| Controladores Compatibles | MicroLogix 1100, MicroLogix 1200, MicroLogix 1400 |
Bus de Control Industrial y Escalado de Densidad de Entrada/Salida
El 1762-IQ8OW6 funciona como un módulo de expansión MicroLogix, combinando la monitorización de entradas discretas y el conmutado de relés dentro de un solo conjunto de E/S. El módulo soporta el escalado de densidad de E/S integrando múltiples tipos de señales de campo en una sola ranura de expansión.
El módulo se comunica a través de la arquitectura del bus de expansión MicroLogix, permitiendo que los controladores compatibles con el firmware del PLC intercambien estados de entrada y comandos de salida mediante la configuración de E/S del controlador. Los canales de salida de relé proporcionan rutas de conmutación eléctricamente aisladas para las cargas de campo conectadas.
Preguntas Frecuentes
P: ¿Qué señales de campo puede procesar el 1762-IQ8OW6?
R: El módulo procesa ocho entradas discretas sink/source de 24 VDC y proporciona seis salidas de relé Form A normalmente abiertas.
P: ¿Con qué controladores MicroLogix es compatible el 1762-IQ8OW6?
R: El módulo es compatible con los controladores MicroLogix 1100, MicroLogix 1200 y MicroLogix 1400.
P: ¿Cuáles son los límites eléctricos de las salidas de relé?
R: Las salidas de relé soportan rangos de voltaje operativo de 5 a 265 VAC y de 5 a 125 VDC, con clasificaciones de contacto dependientes del voltaje aplicado.
Guías para la Instalación en Campo
Instale el módulo 1762-IQ8OW6 en el bus de expansión MicroLogix siguiendo la secuencia de instalación del controlador. Verifique la correcta inserción del módulo y las conexiones de los terminales antes de aplicar energía al sistema.
Separe el cableado de entrada DC del cableado de salida de relé cuando sea posible para reducir el acoplamiento eléctrico entre señales de bajo nivel y cargas conmutadas. Use prácticas adecuadas de cableado de campo para circuitos de relé, incluyendo el dimensionamiento correcto de conductores y las clasificaciones de aislamiento.
Para gabinetes de control con cableado de señal apantallado, termine las pantallas de los cables según el diseño de puesta a tierra y evite bucles de tierra no deseados. Confirme la configuración sink/source de entrada y las asignaciones de contacto de relé antes de la puesta en marcha del sistema.
Verifique la configuración del hardware del PLC, la dirección de E/S y la compatibilidad de voltaje de los dispositivos de campo antes de habilitar la operación de salida.
