Módulo de entrada de CA Allen-Bradley 1771-IM
$123.00
$320.00
Descripción

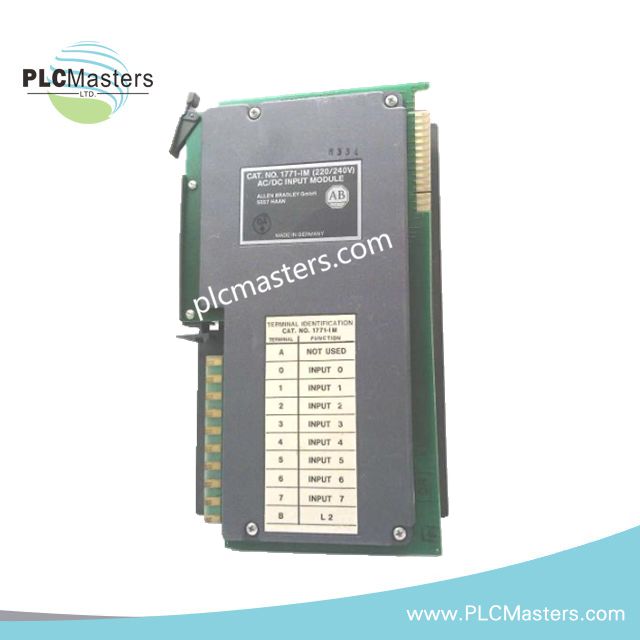

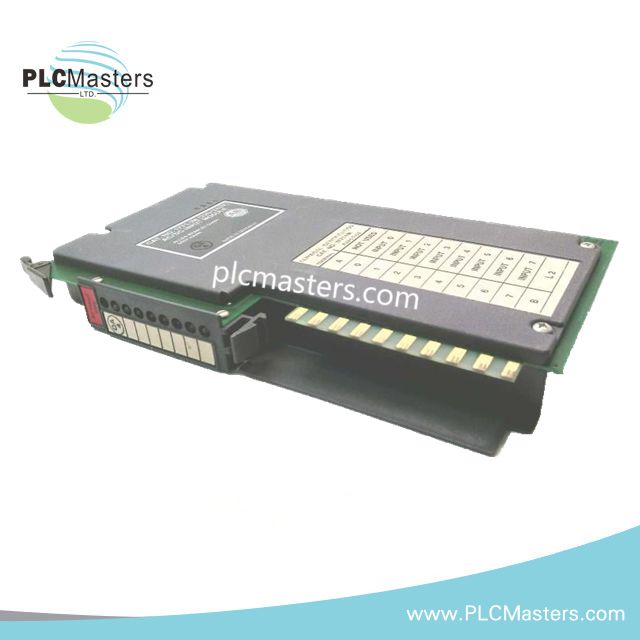

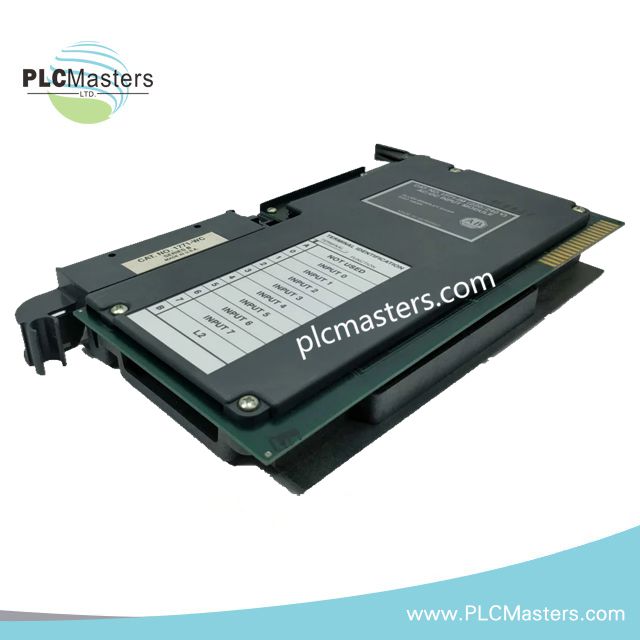

Módulo de Entrada AC Allen-Bradley 1771-IM
El Allen-Bradley 1771-IM, también catalogado como el 1771-IM Módulo de Entrada AC, funciona como un componente de hardware dedicado para la adquisición de señales de campo AC dentro de plataformas de chasis PLC-5 I/O. Proporciona monitoreo de entrada AC de 32 puntos con canales ópticamente aislados, filtrado de entrada e indicación de estado mediante LED para el procesamiento de señales discretas.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1771-IM |
| Marca | Allen-Bradley |
| Origen | USA |
| Tipo de Producto | Módulo de Entrada Digital AC |
| Serie | PLC-5 1771 I/O |
| Canales de Entrada | 32 puntos de entrada AC |
| Rango de Voltaje de Entrada | 85-138 VAC o 170-265 VAC |
| Frecuencia de Entrada | 47-63 Hz |
| Corriente de Entrada | Aprox. 10 mA por canal |
| Aislamiento | Aislamiento optoelectrónico entre entradas de campo y backplane |
| Tiempo de Respuesta | 10-17 ms típico |
| Corriente del Backplane | 250 mA @ 5 VDC |
| Consumo de Energía | 6 W |
| Peso | 1.08 lbs |
| Dimensiones | 237.5 x 183 x 55 mm |
| Temperatura de Operación | 0-60 °C |
| Brazo de Cableado | 1771-WJ |
| Montaje | Montaje en rack, 1 ranura |
| Compatibilidad | Procesadores PLC-5 y chasis 1771 I/O |
Procesamiento de Señales de Entrada AC en PLC-5
El módulo 1771-IM proporciona conversión de señales AC discretas para sistemas de control PLC-5. El circuito de entrada soporta dispositivos de campo AC incluyendo interruptores, relés y sensores. Cada canal incluye indicación LED para monitoreo del estado de entrada y aislamiento optoelectrónico para la separación entre el cableado de campo y la interfaz del backplane del PLC.
Para arquitecturas Allen-Bradley PLC-5, el módulo utiliza una escala determinista de densidad I/O a través del backplane del rack 1771. La estructura fija de canales permite la integración con configuraciones existentes de chasis PLC-5 mientras mantiene el intercambio de datos orientado a bloques entre el controlador y el conjunto I/O.
Preguntas Frecuentes
P: ¿Qué tipo de señales de campo puede procesar el 1771-IM?
R: El módulo procesa señales de entrada AC discretas dentro de los rangos operativos especificados de 85-138 VAC y 170-265 VAC.
P: ¿Cómo se implementa la separación eléctrica del lado de campo?
R: El módulo utiliza aislamiento optoelectrónico entre los canales de entrada AC y la interfaz del backplane PLC-5.
P: ¿Con qué sistemas de chasis es compatible el 1771-IM?
R: El módulo está diseñado para su instalación en chasis Allen-Bradley 1771 I/O usados con procesadores PLC-5.
Guías para la Instalación en Campo
Instale el módulo 1771-IM en una ranura compatible del chasis 1771 I/O y asegure el módulo según los procedimientos de montaje en rack. Conecte el cableado de campo a través del brazo de cableado especificado 1771-WJ.
Separe el cableado de señales de campo AC de cables analógicos de bajo nivel o de comunicación para reducir interferencias eléctricas. Use prácticas adecuadas de puesta a tierra para el blindaje del gabinete y mantenga rutas claras entre conductores de potencia y cableado de señales de control.
Verifique los niveles de voltaje de entrada antes de la conexión y confirme la indicación LED de los canales después de la instalación. Siga la documentación de puesta a tierra y cableado del sistema PLC-5 al integrar el módulo en un gabinete de control existente.
