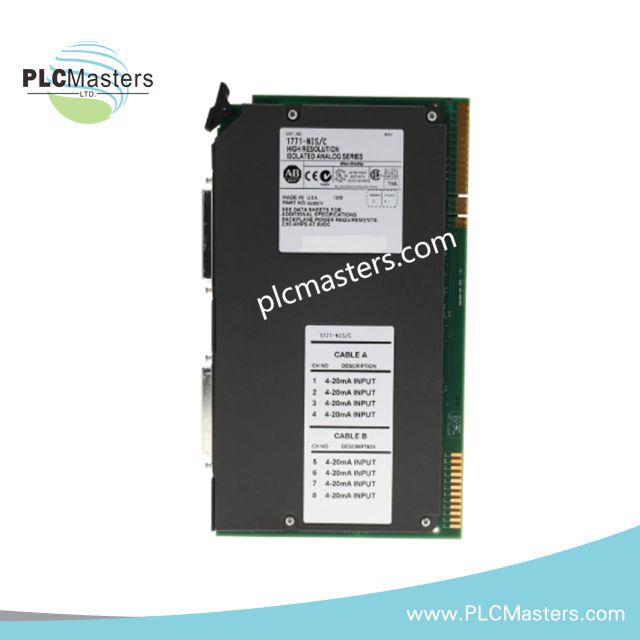

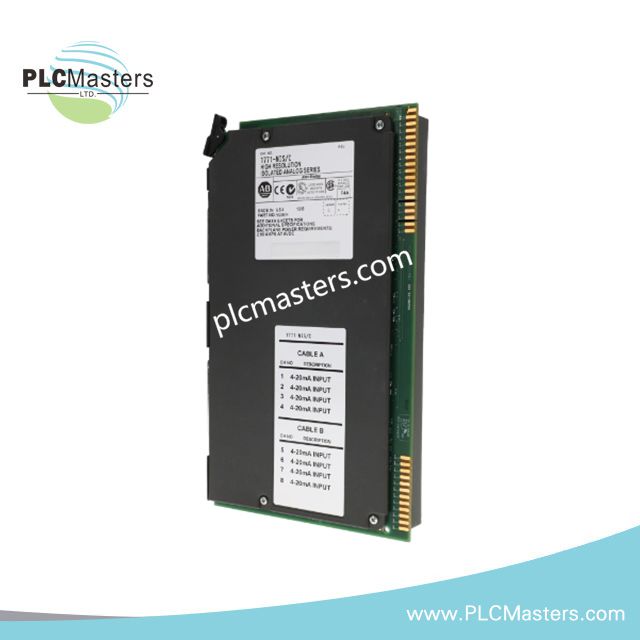

Módulo de entrada de corriente Allen-Bradley 1771-NIS PLC-5
$123.00
$320.00
Descripción
Módulo de entrada de corriente Allen-Bradley 1771-NIS PLC-5
Configurado para adquisición aislada de señales de transmisores 4-20 mA en sistemas PLC-5, el Allen-Bradley 1771-NIS (Módulo de entrada de corriente 1771-NIS) proporciona medición directa de corriente analógica y funciones de suministro de alimentación por lazo a través de la interfaz del chasis 1771 I/O.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1771-NIS |
| Marca | Allen-Bradley |
| Tipo de producto | Módulo de entrada de corriente |
| Plataforma del sistema | PLC-5 |
| Tipo de módulo | Módulo de E/S analógica Serie N |
| Número de entradas | 8 entradas |
| Tipo de entrada | Entrada de corriente, sumidero/fuente |
| Rango de entrada | 4-20 mA |
| Resolución de entrada | 0.34 microamperios/bit |
| Alimentación por lazo | Soporta alimentación por lazo para transmisores de 2 hilos |
| Formato de datos | BCD o Binario Natural |
| Aislamiento | Entradas analógicas aisladas |
| Corriente del backplane | 2.9 A |
| Elección RTP | 1771-RTP4 |
| Brazo de cableado | 1771-WH |
| Montaje | Montaje en rack |
| Peso | 1 libra |
| Temperatura de operación | 0 a 60 °C |
| Humedad | Hasta 95% HR, sin condensación |
| Consumo de energía | Aprox. 14.5 W a 5 VDC |
Características de procesamiento de señales de corriente analógica PLC-5
El módulo 1771-NIS proporciona ocho canales de entrada de corriente analógica aislada para sistemas de control PLC-5. Cada canal acepta señales de 4-20 mA de transmisores de campo y soporta conexiones de transmisores de 2 hilos alimentados por el lazo a través de la interfaz del módulo.
La arquitectura de E/S analógica del Allen-Bradley PLC-5 utiliza intercambio de datos por backplane para la transferencia de entradas. El 1771-NIS ofrece representación de datos seleccionable usando formatos BCD o Binario Natural para la interpretación del procesador PLC.
El módulo soporta aplicaciones de control industrial que requieren escalado de densidad de entrada analógica y adquisición aislada de señales de corriente. La compatibilidad de firmware y la comunicación con el backplane PLC-5 se gestionan a través de la interfaz estándar del chasis 1771 I/O.
Preguntas frecuentes
P: ¿Qué tipo de señales de campo puede medir el 1771-NIS?
R: El módulo mide señales de corriente analógica en el rango de 4-20 mA y soporta transmisores de 2 hilos alimentados por el lazo.
P: ¿Cuántos canales de entrada analógica están disponibles en el 1771-NIS?
R: El módulo proporciona 8 canales de entrada de corriente con procesamiento de entrada analógica aislada.
P: ¿Cuál es el requisito de corriente del backplane del 1771-NIS?
R: El módulo requiere 2.9 A de corriente del backplane de la fuente del chasis PLC-5.
Directrices para la instalación en campo
Instale el módulo 1771-NIS solo en un chasis Allen-Bradley 1771 I/O compatible con la alimentación del backplane desconectada durante la inserción o extracción del módulo. Verifique la capacidad de alimentación del chasis antes de la instalación debido al requisito de corriente del backplane del módulo.
Conecte el cableado de campo 4-20 mA según la polaridad del transmisor y los requisitos del lazo de corriente. Mantenga separación entre los cables de señal analógica y los conductores de alimentación de alto voltaje para reducir el acoplamiento de ruido eléctrico. Use prácticas adecuadas de apantallamiento y conexión a tierra para el cableado de instrumentación analógica.
Confirme los requisitos de alimentación del lazo del transmisor antes de la conexión. Inspeccione los brazos de cableado y las conexiones de terminales para asegurar un acoplamiento mecánico correcto antes de aplicar la alimentación del sistema.
