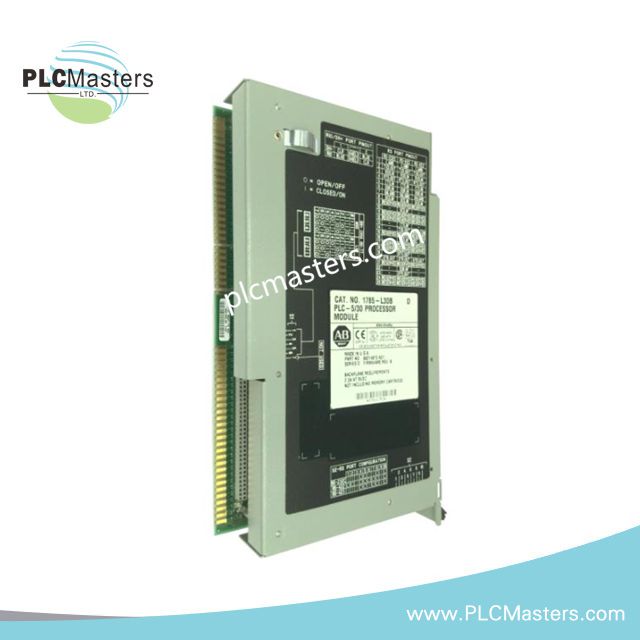

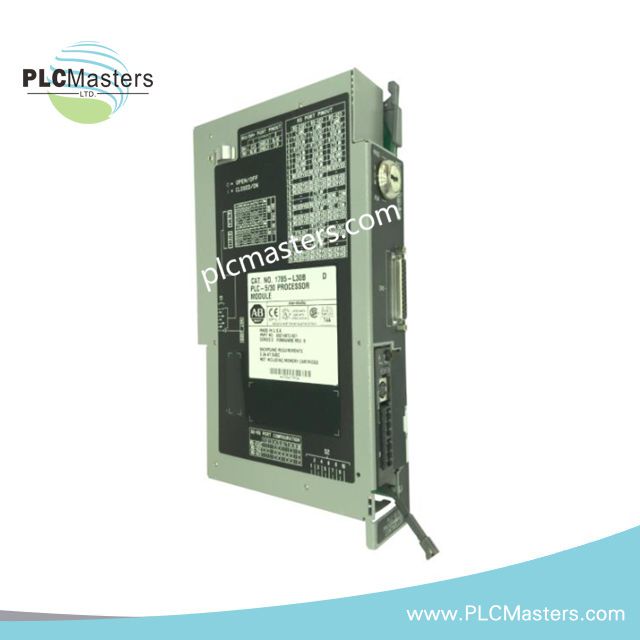

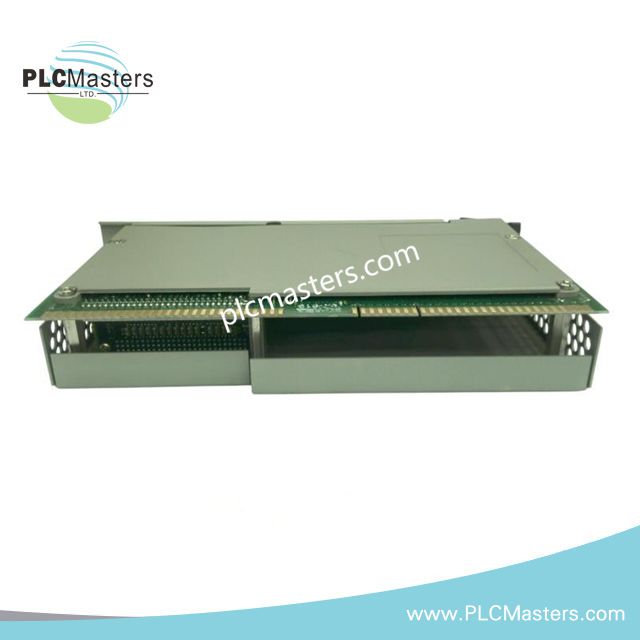

Módulo procesador Allen-Bradley 1785-L30B/E PLC-5/30
$123.00
$320.00
Descripción
Módulo Procesador Allen-Bradley 1785-L30B/E PLC-5/30
Configurado para la ejecución de PLC y la coordinación de E/S en sistemas de control PLC-5, el Allen-Bradley 1785-L30B/E (1785-L30B Módulo Procesador PLC-5/30) proporciona funciones directas de procesamiento y comunicación a través de plataformas de chasis de E/S 1771. El módulo maneja la ejecución del programa de usuario, el escaneo de E/S remota y la comunicación en red DH+.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | Allen-Bradley 1785-L30B/E |
| Marca | Allen-Bradley |
| Origen | Estados Unidos |
| Peso | 2.73 lbs |
| Temperatura de Operación | 0 °C a 60 °C |
| Consumo de Energía | Corriente del backplane: 1.0 A @ 5 VDC |
| Tipo de Procesador | Procesador Estándar PLC-5/30, Serie E |
| Memoria de Usuario | Memoria respaldada por batería de 3K palabras |
| Puertos de Comunicación | 1 x DH+, 1 x serie RS-232, 1 x escáner de E/S remota |
| Capacidad Máxima de E/S | 1536 puntos |
| Compatibilidad de Chasis | Chasis de E/S 1771 |
| Tiempo de Escaneo de E/S | 10 ms por rack @ 57.6 kbps, 7 ms @ 115.2 kbps, 3 ms @ 230.4 kbps |
| Retención de Memoria | Retención del programa con batería de litio |
| Indicadores de Estado | LEDs de energía, fallo y comunicación |
| Certificaciones | UL, CE, CSA |
Arquitectura de Comunicación y Control PLC-5
El procesador 1785-L30B/E soporta la comunicación del sistema PLC-5 mediante conectividad de red DH+, comunicación serie RS-232 y operación de escáner de E/S remota. El procesador intercambia datos de control con los módulos de E/S 1771 a través del backplane del chasis y gestiona dispositivos de E/S distribuidos mediante comunicación de E/S remota.
La arquitectura PLC-5 utiliza una ejecución de escaneo determinista con tasas de comunicación configurables. El procesador realiza la ejecución lógica, el procesamiento de diagnósticos y las actualizaciones de E/S según el programa configurado del controlador y la estructura de direccionamiento del rack.
Preguntas Frecuentes (FAQ)
P: ¿Qué tipo de chasis de E/S requiere el procesador 1785-L30B/E?
R: El módulo está diseñado para su instalación en sistemas de chasis de E/S Allen-Bradley 1771 y se comunica con los módulos de E/S instalados a través del backplane del chasis.
P: ¿Qué interfaces de comunicación están disponibles en el 1785-L30B/E?
R: El procesador ofrece comunicación DH+, comunicación serie RS-232 y funcionalidad de escáner de E/S remota para configuraciones de red PLC-5.
P: ¿Cómo se mantiene la memoria del programa de usuario durante una pérdida de energía?
R: El procesador utiliza retención de memoria respaldada por batería con una batería de litio para preservar los programas de aplicación almacenados.
Guías para la Instalación en Campo
Instale el procesador 1785-L30B/E en una ranura compatible del chasis 1771 con la alimentación del chasis desconectada antes de insertar o retirar el módulo. Verifique que las conexiones del backplane estén completamente asentadas e inspeccione el conector de borde para detectar contaminación o daños mecánicos.
Enrute los cables de comunicación separados de los conductores de energía de alto voltaje para reducir interferencias eléctricas. Aplique prácticas adecuadas de apantallamiento y conexión a tierra según los requisitos de las redes DH+, RS-232 y E/S remota instaladas.
Antes de iniciar el sistema, confirme los LEDs de estado del procesador, el cableado de comunicación, el direccionamiento del rack y los parámetros de configuración del controlador. Mantenga la condición de la batería para evitar la pérdida de la memoria de aplicación retenida.
