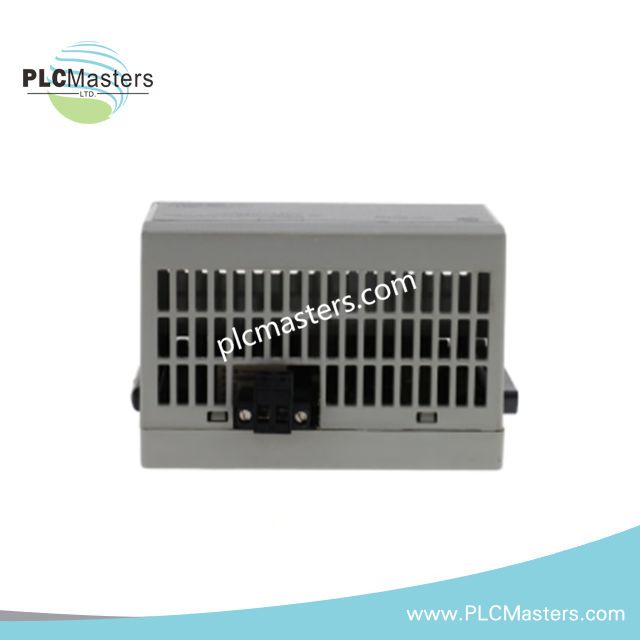

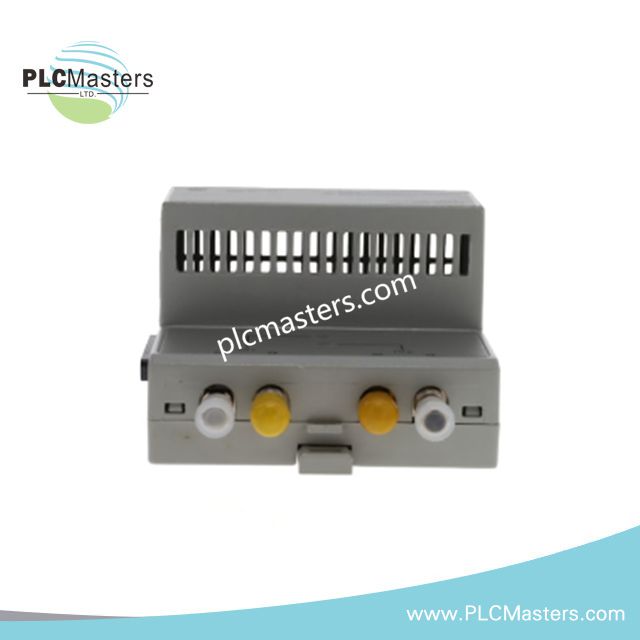

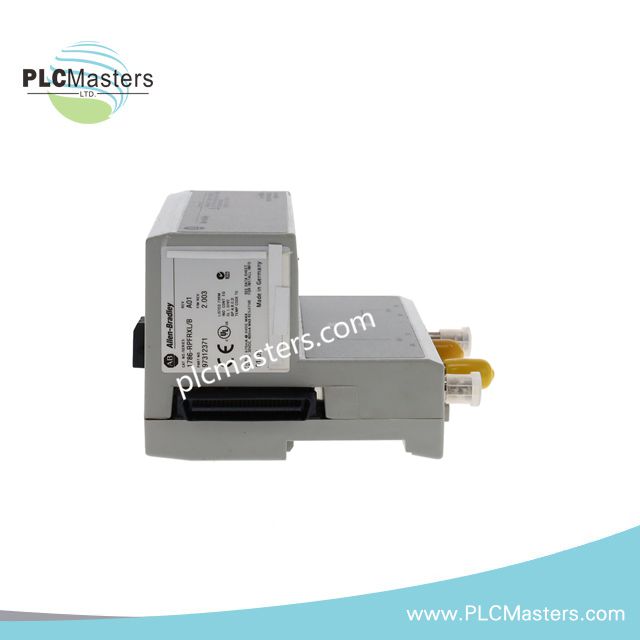

Repetidor de anillo de fibra ControlNet Allen-Bradley 1786-RPFRXL/B de distancia extra larga

Repetidor de Anillo de Fibra ControlNet Extra Largo Allen-Bradley 1786-RPFRXL/B

Configurado para la regeneración de señal y extensión de red en plataformas ControlNet, el Allen-Bradley 1786-RPFRXL/B (1786-RPFRXL/B Módulo Repetidor de Fibra Óptica) proporciona ejecución física/eléctrica directa. Retimifica y transmite flujos de datos deterministas de 5 Mbps a través de cables de fibra óptica monomodo o multimodo. El módulo elimina diferencias de potencial a tierra y garantiza alta inmunidad electromagnética en segmentos de red extendidos sin introducir jitter de transmisión ni degradación de tramas.

Especificaciones de Hardware

Aislamiento de Red Determinista y Determinismo

El módulo 1786-RPFRXL/B integra procesamiento dedicado de velocidad de comunicación del bus de backplane con retimificación de señal óptica para imponer determinismo en topologías de anillo ControlNet. Al convertir tramas coaxiales eléctricas en pulsos ópticos de 1310 nm, la unidad aísla el hardware sensible del controlador de transientes de alto voltaje y ruido industrial. Los retardos de propagación de señal permanecen fijos, manteniendo una estricta programación y sincronización de escalado de densidad de E/S y ranuras de tiempo de red a lo largo de segmentos de fibra de 20 km. La compatibilidad con firmware flash asegura una conversión fluida de medios ópticos sin requerir modificaciones en la lista de escaneo del controlador ni en el software de configuración de red.

Preguntas Frecuentes

P: ¿Cuál es la limitación del presupuesto óptico al desplegar el módulo en fibra monomodo versus multimodo?

R: El módulo soporta una distancia física máxima de 20 km usando fibra monomodo 9/125 um a una longitud de onda de 1310 nm. Cuando se conecta a infraestructura de fibra multimodo 62.5/125 um, la distancia máxima permitida se restringe a 3 km debido a limitaciones de dispersión modal a 5 Mbps.

P: ¿Cómo funciona la salida del relé interno durante la pérdida de energía o degradación del enlace?

R: Los contactos del relé de falla (clasificados para 900 mA a 30 VDC) cambian de estado cuando la alimentación de 5 VDC cae por debajo de los umbrales operativos o cuando se detecta pérdida del enlace óptico en cualquiera de los canales. Esto proporciona un contacto de falla de hardware para circuitos de alarma externos o monitoreo de entrada digital PLC.

P: ¿Se puede intercambiar en caliente este módulo repetidor en una base adaptadora de repetidor energizada?

R: La extracción e inserción bajo energía (RIUP) es permisible solo si la atmósfera circundante está libre de concentraciones de gases inflamables. En instalaciones ATEX Zona 2, se debe cortar la alimentación de la base del rack antes de retirar o insertar el módulo para evitar riesgos de chispas en la interfaz del backplane.

Guías para la Instalación en Campo

Monte el 1786-RPFRXL/B en el rack adaptador de repetidor 1786 dedicado sobre un riel DIN estándar. Asegure que el riel DIN esté conectado a tierra directamente al bus de tierra del panel central usando una correa corta de cobre de calibre pesado (mínimo 8 AWG) para mantener la protección de aislamiento continuo de 50 V.

Al terminar enlaces de fibra óptica, limpie todos los conectores ST con toallitas ópticas sin pelusa y alcohol isopropílico antes de la inserción. Observe las especificaciones de radio mínimo de curvatura para fibra monomodo (típicamente 10 veces el diámetro exterior del cable) para evitar atenuación por microcurvaturas. Apriete todos los cables de cobre en terminales de tornillo (22 a 14 AWG) con un torque de 0.6 a 0.8 Nm. Mantenga separación entre las rutas de fibra óptica y el cableado de energía AC de alto voltaje dentro de ductos para prevenir daños físicos en los cables.
