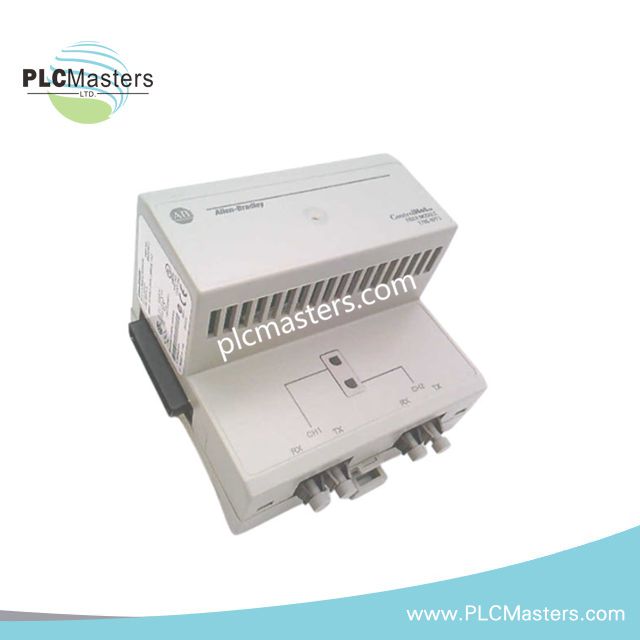

Módulo de fibra de corta distancia ControlNet Allen-Bradley 1786-RPFS
$123.00
$320.00
Descripción
Módulo de Fibra de Corto Alcance ControlNet Allen-Bradley 1786-RPFS
Configurado para la regeneración de señales ópticas y la traducción de medios físicos en redes de comunicación ControlNet, el Allen-Bradley 1786-RPFS (1786-RPFS Módulo Repetidor de Fibra de Corto Alcance ControlNet) proporciona ejecución física/eléctrica directa. Se conecta directamente con bases adaptadoras repetidoras ControlNet para extender segmentos de red deterministas mediante enlaces de fibra óptica multimodo, ofreciendo aislamiento galvánico completo e inmunidad a interferencias electromagnéticas (EMI) de alta intensidad.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1786-RPFS |
| Marca | Allen-Bradley |
| Origen | USA |
| Peso | 0.25 kg |
| Dimensiones | 118 x 35 x 105 mm |
| Temperatura de Operación | 0 a 60 °C |
| Consumo de Energía | 1.5 W máx. |
| Velocidad de Comunicación | Fija a 5 Mbps |
| Medio de Fibra Soportado | Fibra multimodo (62.5/125 um) |
| Distancia Máxima | 300 m (984 ft) |
| Longitud de Onda Óptica | 850 nm |
| Conectores | Conectores de fibra óptica ST |
| Alimentación del Backplane | 300 mA @ 5 VDC |
| Voltaje de Aislamiento | 50 V continuo |
| Humedad | 5 a 95% sin condensación |
| Certificaciones | UL, CE, CSA, Clase I Div 2, ATEX Zona 2 |
Aislamiento Determinista de Red y Traducción de Medios
El módulo se conecta directamente con backplanes repetidores ControlNet para traducir señales eléctricas coaxiales en pulsos ópticos sin añadir latencia al marco de paquetes. Diseñado para entornos industriales con alto ruido, garantiza aislamiento completo entre canales a través de los nodos. La arquitectura del sistema se basa en una estricta velocidad de comunicación del bus del backplane y compatibilidad con firmware flash para asegurar el retiming determinista en tiempo real de los marcos, amplificación de señal y contención de fallos sin degradar el rendimiento general de la red ni la sincronía de los marcos.
Preguntas Frecuentes
P: ¿Se puede reemplazar el módulo 1786-RPFS con el equipo encendido sin detener el tráfico de red?
R: Sí. El módulo soporta instalación en caliente en una base adaptadora repetidora 1786 energizada, siempre que el entorno circundante no sea peligroso o se haya determinado que está libre de concentraciones de gases inflamables.
P: ¿Cuáles son los requisitos de corriente del backplane para este módulo?
R: El módulo consume un máximo de 300 mA a 5 VDC desde el conjunto base repetidor 1786 anfitrión.
P: ¿El módulo soporta cableado de fibra óptica monomodo para distancias superiores a 300 metros?
R: No. Los transceptores 1786-RPFS están calibrados específicamente para fibra multimodo de 850 nm (62.5/125 um) hasta 300 m. Para enlaces de larga distancia en fibra monomodo, debe utilizarse un módulo de fibra de largo alcance equivalente.
Guías para la Instalación en Campo
Monte firmemente el 1786-RPFS en la ranura designada de la base repetidora 1786 hasta que los mecanismos laterales de bloqueo queden completamente enganchados. Asegúrese de que todos los conectores ópticos ST estén limpios y libres de polvo antes de la inserción; use toallitas ópticas libres de pelusa limpiadas con alcohol isopropílico si ocurre contaminación. Mantenga el radio mínimo de curvatura del cable de fibra multimodo según las especificaciones del fabricante (normalmente no menos de 30 mm) para evitar atenuación por microcurvaturas. Asegure que el chasis metálico exterior del conjunto base repetidora esté conectado a un bus de tierra funcional (FE) de baja impedancia mediante puntos de contacto en riel DIN o correas de puesta a tierra.
