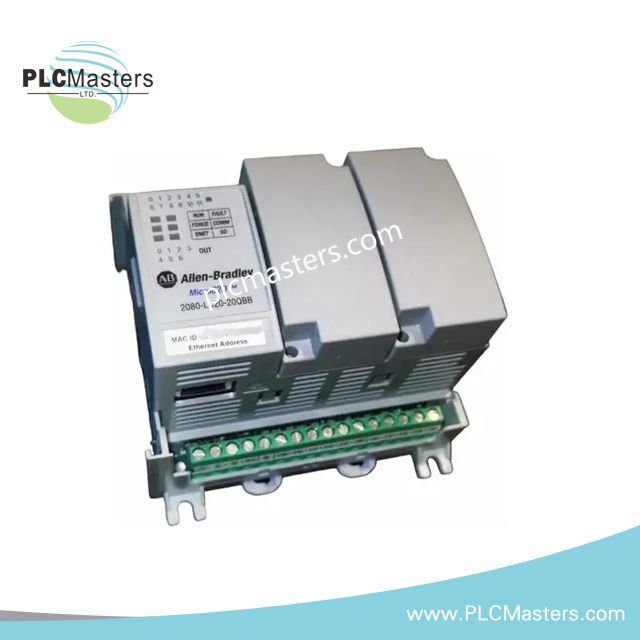

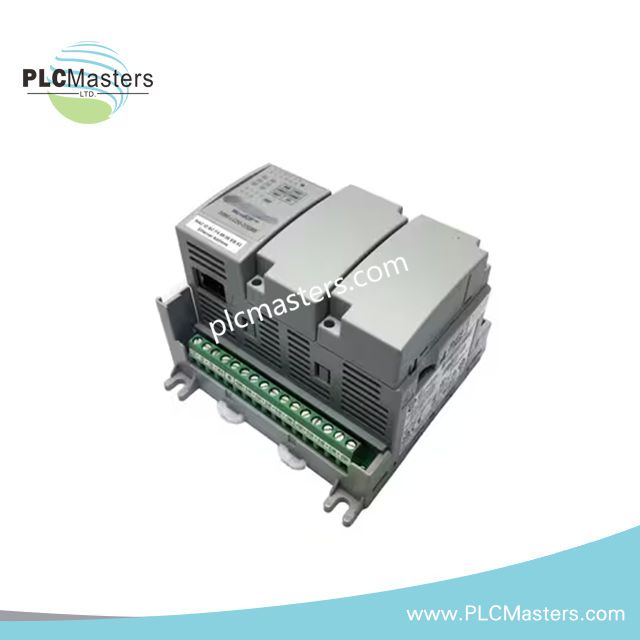

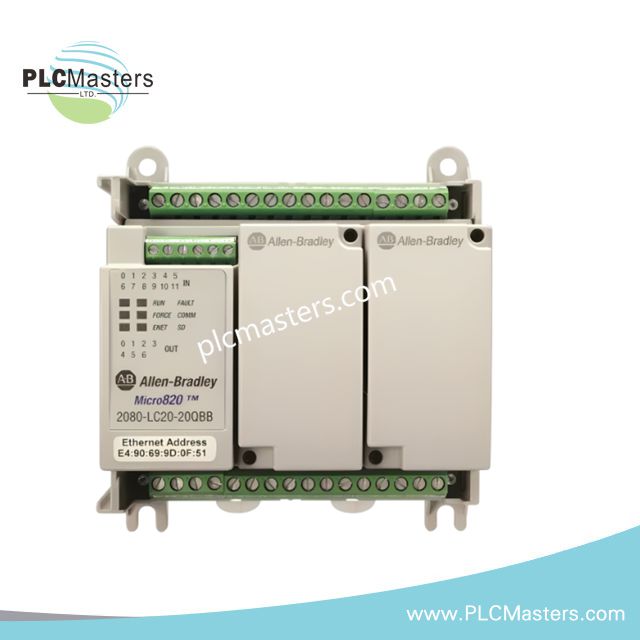

Controlador programable Micro 820 Allen Bradley 2080-LC20-20QBB

Configurado para la ejecución de E/S discretas y analógicas en plataformas de controladores Micro 820, el Allen Bradley 2080-LC20-20QBB (controlador programable Micro 820) proporciona ejecución física y eléctrica directa.

Especificaciones de hardware

Compatibilidad del firmware y gestión de datos del controlador

La arquitectura del controlador Micro 820 admite el funcionamiento gestionado por firmware y la ejecución de aplicaciones mediante su entorno de hardware de control. La compatibilidad del firmware requiere cumplir los requisitos de revisión del controlador y utilizar herramientas de programación aprobadas antes de cualquier procedimiento de actualización. El controlador procesa los estados de las entradas digitales, las señales analógicas de 0-10 VCC y los comandos de salida mediante su interfaz de terminales fija.

El 2080-LC20-20QBB proporciona escalabilidad de densidad de E/S dentro de la plataforma Micro 820 al combinar 12 entradas digitales, 8 salidas, canales de entrada analógica y un canal de salida analógica en un conjunto de controlador compacto. El cableado de señales debe mantener separados los conductores de alimentación y los conductores de E/S de bajo nivel para reducir las interferencias eléctricas.

Preguntas frecuentes

P: ¿El 2080-LC20-20QBB admite la sustitución de módulos en caliente?
R: Los datos técnicos proporcionados no especifican la capacidad de sustitución en caliente. Los procedimientos de instalación y sustitución deben realizarse con la alimentación del controlador desconectada.

P: ¿Qué tipo de circuito de salida utiliza este controlador?
R: El controlador proporciona salidas de fuente de 24 VCC para funciones de salida estándar y de alta velocidad.

P: ¿Qué requisitos de cableado se aplican a los terminales del controlador?
R: El cableado especificado utiliza cables blindados o conductores de cobre con clasificación de cableado de Categoría 2 para los puertos de señal, alimentación y comunicación.

Directrices de instalación en campo

Instale el controlador en un riel DIN adecuado o en un sistema de montaje en envolvente, de acuerdo con los requisitos de instalación aplicables del Micro 820. Mantenga prácticas adecuadas de puesta a tierra para la envolvente y utilice métodos de terminación del blindaje apropiados para el entorno de señales conectado.

Dirija el cableado de señales por separado de los conductores de alimentación de alta corriente. Utilice cables blindados para las conexiones de señales analógicas cuando el entorno de instalación lo requiera. Verifique el rango de tensión de alimentación de 24 VCC antes de energizar el controlador.

Confirme las asignaciones de los terminales antes de realizar el cableado en campo. Inspeccione la preparación de los conductores, el apriete de los terminales y el tendido de los cables para evitar conexiones flojas o ruido eléctrico inducido.
