Módulo de eje Kinetix 6200 Allen-Bradley 2094-BMP5-M
$123.00
$320.00
Descripción

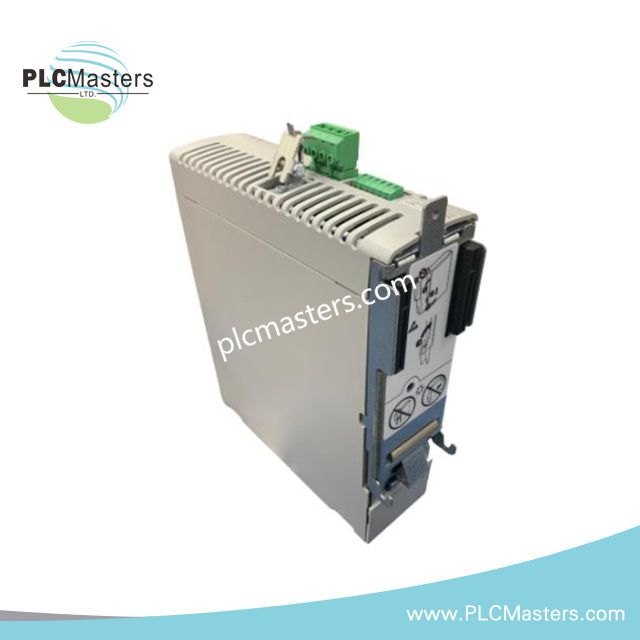

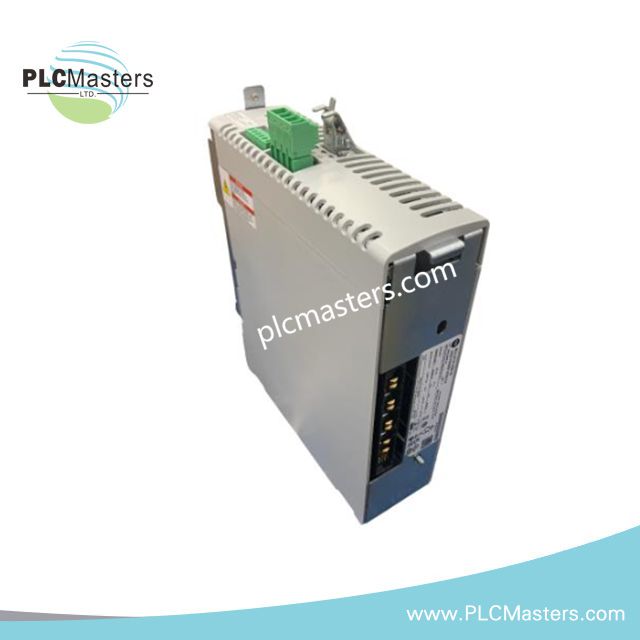

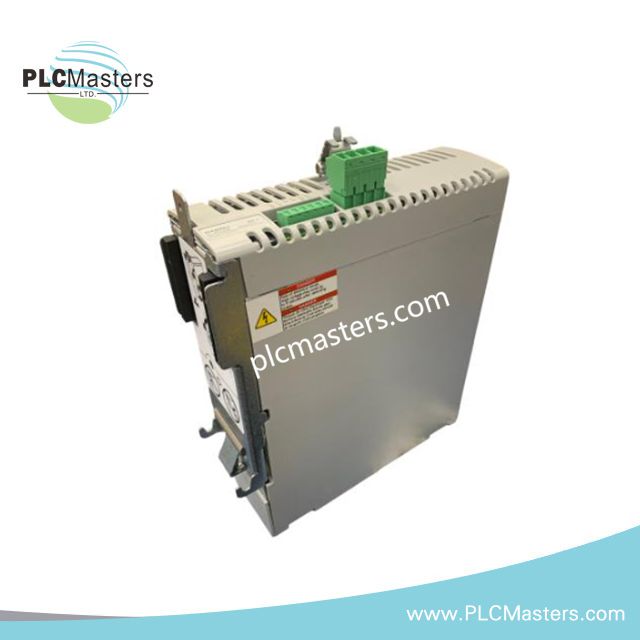

Módulo de eje Allen-Bradley 2094-BMP5-M Kinetix 6200
Configurado para la ejecución de potencia de motores servo en el sistema de control de movimiento Kinetix 6200, el Allen-Bradley 2094-BMP5-M (módulo de eje 2094-BMP5-M) proporciona ejecución física y eléctrica directa. El módulo controla los circuitos de salida del motor mediante una entrada de bus de 650 VCC con generación de salida de CA trifásica.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 2094-BMP5-M |
| Marca | Allen-Bradley |
| Peso | 6,35 lb |
| Temperatura de funcionamiento | 32-122 grados C (0-50 grados C) |
| Consumo de energía | 1,8 kW de potencia de salida |
| Línea de productos | Kinetix 6200 |
| Tipo de módulo | Módulo de eje |
| Tensión de entrada del bus | 650 VCC |
| Tensión de entrada de control | 95-264 VCA, monofásica |
| Tensión de salida del motor | 0-480 VCA rms, trifásica |
| Frecuencia de salida | 0-800 Hz |
| Corriente de salida continua | 2,8 A rms |
| Corriente de salida continua | 4,0 A 0-pico |
| Corriente de salida máxima | 7,0 A rms |
| Corriente de salida máxima | 9,9 A 0-pico |
| Tensión nominal del variador | 360-480 VCA, trifásica |
| Ancho de banda del lazo de velocidad | 500 Hz |
| Ancho de banda del lazo de corriente | 1300 Hz |
| Corriente máxima de cortocircuito | 200.000 A |
| UPC | 884951092525 |
Compatibilidad con sistemas de control y variadores industriales
El 2094-BMP5-M está diseñado para integrarse en las plataformas de movimiento Allen-Bradley Kinetix 6200 y Kinetix 6500. El módulo de eje recibe alimentación del bus de CC y genera señales controladas de salida del motor trifásicas. La configuración del sistema requiere compatibilidad entre el firmware del variador, la revisión del hardware del módulo de eje y los ajustes del controlador de movimiento.
El módulo admite procedimientos de compatibilidad de actualización mediante firmware utilizados para el mantenimiento de las plataformas de variadores Allen-Bradley. La comunicación de velocidad a través del plano posterior, la identificación del módulo y el intercambio de datos de configuración se gestionan mediante la arquitectura de la plataforma Kinetix.
Preguntas frecuentes
Q: ¿Qué conexión de alimentación de entrada requiere el módulo de eje 2094-BMP5-M?
A: El módulo requiere una entrada de bus de 650 VCC y una fuente de entrada de control de 95-264 VCA, monofásica.
Q: ¿Qué características de salida del motor proporciona este módulo?
A: El módulo proporciona una salida del motor de 0-480 VCA rms, trifásica, con un rango de frecuencia de salida de hasta 800 Hz.
Q: ¿Admite el módulo comprobaciones de compatibilidad del firmware durante el mantenimiento?
A: La compatibilidad de la actualización mediante firmware puede verificarse durante el servicio para garantizar la correspondencia entre el hardware del módulo de eje y la configuración del sistema de control Kinetix.
Directrices para la instalación en campo
Instale el módulo de eje en el riel de alimentación o la ubicación del chasis designados del Kinetix 6200, de acuerdo con el manual de instalación Allen-Bradley correspondiente.
Verifique la polaridad del cableado del bus de CC, la puesta a tierra de protección y las conexiones de fase de salida del motor antes de energizar el sistema. Utilice una separación adecuada de los cables entre los conductores de alimentación del motor y el cableado de realimentación o comunicación de bajo nivel para reducir las interferencias eléctricas.
Conecte los cables blindados del motor y de realimentación mediante el método de puesta a tierra recomendado para el entorno de instalación. Confirme que el controlador, los módulos de alimentación y los módulos de eje utilicen firmware y parámetros de configuración compatibles antes de poner en servicio el sistema.
Respete el rango de temperatura de funcionamiento especificado y proporcione una ventilación adecuada del gabinete para disipar el calor durante el funcionamiento continuo.
