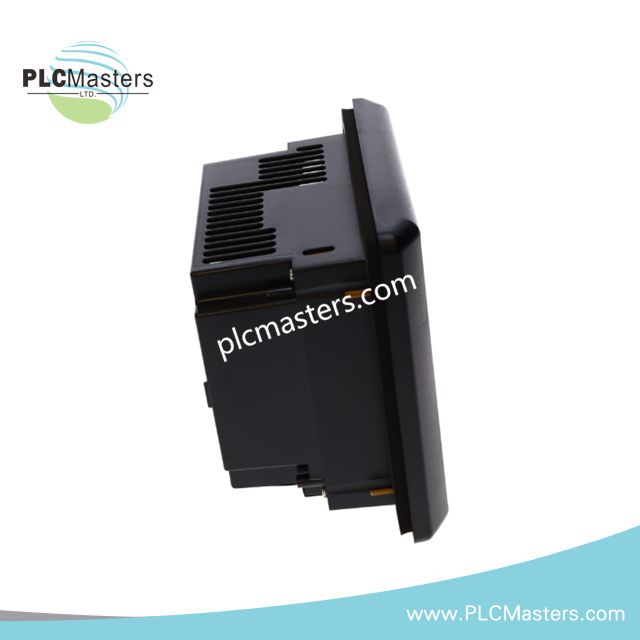

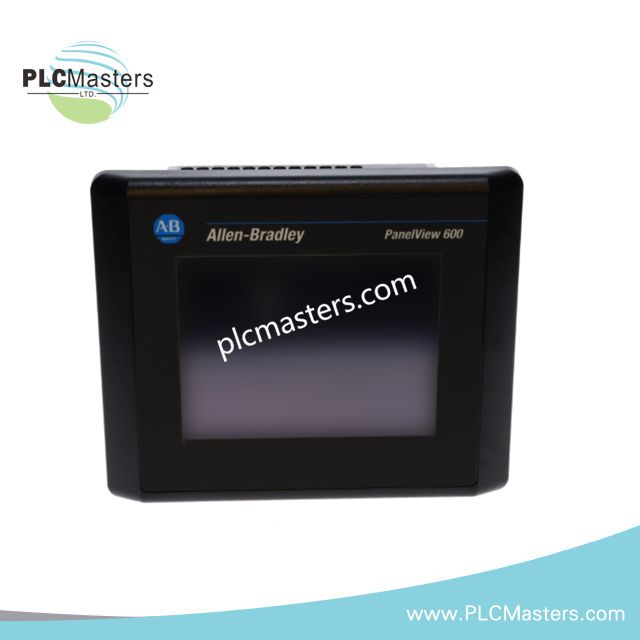

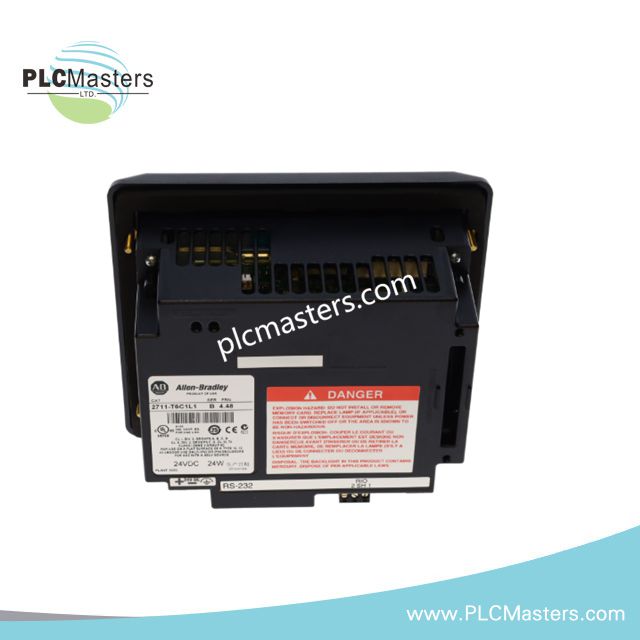

Terminal de operador estándar PanelView 600 Allen-Bradley 2711-T6C1L1

Terminal estándar de operador PanelView 600 Allen-Bradley 2711-T6C1L1

El Allen-Bradley 2711-T6C1L1, también catalogado como el 2711-T6C1L1 PanelView 600 Standard Operator Terminal, proporciona entrada del operador mediante pantalla táctil y comunicación Remote I/O. El terminal utiliza una alimentación de 18-32 VDC y proporciona una interfaz de impresora RS-232.

Especificaciones del hardware

Interfaz de control industrial PanelView 600

El terminal acepta entradas mediante pantalla táctil a través de una interfaz resistiva analógica asignada a 128 celdas táctiles configuradas.
Su TFT de matriz activa de 320 x 240 proporciona gráficos en color para aplicaciones de interfaz del operador.
La comunicación Remote I/O proporciona la interfaz principal con el sistema de control, mientras que RS-232 admite la conexión especificada de la impresora.
El rango de alimentación externa es de 18-32 VDC, con 24 VDC identificado como la tensión nominal de funcionamiento.
El almacenamiento de aplicaciones incluye una capacidad de ejecución de 190 KB y 240 KB de memoria no volátil para objetos, texto y mapas de bits.
La retroiluminación CCF reemplazable en campo tiene una vida media especificada de 50,000 hr a 25 deg C.

Preguntas frecuentes (FAQ)

P: ¿Qué tensión de alimentación requiere el 2711-T6C1L1?
R: El terminal acepta de 18-32 VDC, con 24 VDC especificados como tensión de alimentación nominal.

P: ¿Qué interfaces de comunicación proporciona este terminal?
R: El hardware proporciona un puerto Remote I/O y una interfaz RS-232 destinada a la comunicación con la impresora.

P: ¿Los datos proporcionados definen las dimensiones mecánicas completas?
R: No, las especificaciones proporcionadas indican las dimensiones del área de visualización, pero no definen las dimensiones completas del terminal.

Directrices de instalación en campo

Monte el terminal utilizando el recorte de panel y los requisitos de fijación mecánica especificados por el fabricante para la envolvente.
Verifique que la alimentación de CC instalada permanezca dentro del rango de entrada especificado de 18-32 VDC.
Utilice conductores con la clasificación adecuada y mantenga la polaridad correcta en la conexión de alimentación del terminal.
Cuando sea práctico, tienda el cableado de comunicación separado de los conductores de alta tensión y de los circuitos de conmutación de alta corriente.
Evite tender los cables RIO y RS-232 junto al cableado de alimentación de contactores, motores o variadores de frecuencia.
Conecte las pantallas de los cables de acuerdo con el diseño de puesta a tierra del sistema de control aplicable y las prácticas de EMC del sitio.
Proporcione una puesta a tierra de protección y la conexión equipotencial de la envolvente cuando lo exija la norma de instalación.
Mantenga una ventilación adecuada alrededor del terminal para evitar la acumulación de calor durante el funcionamiento continuo.
Inspeccione la superficie de la pantalla táctil y las interfaces de los conectores en busca de contaminación, daños mecánicos o conexiones flojas antes de la puesta en servicio.
Verifique el direccionamiento de la comunicación RIO y la configuración de la red con la documentación asociada del sistema de control antes de poner el terminal en servicio.
