Módulo de entradas digitales Compact 5000 I/O Allen-Bradley 5069-IB16
$123.00
$320.00
Descripción

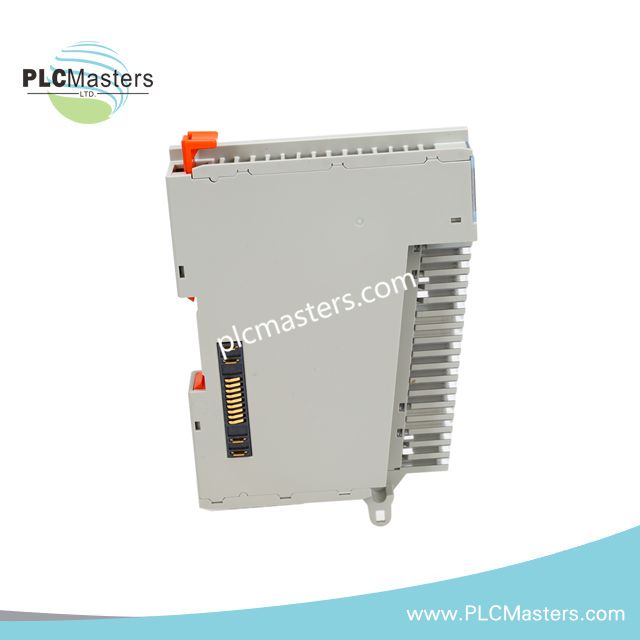

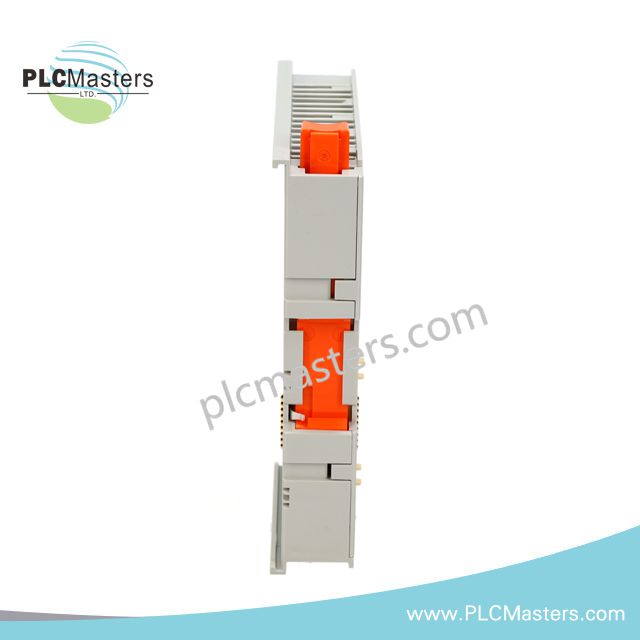

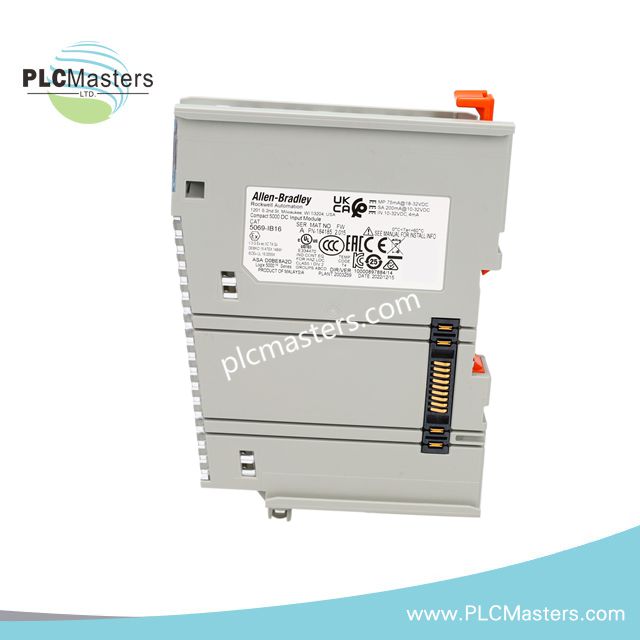

Módulo de entradas digitales Compact 5000 I/O Allen-Bradley 5069-IB16
Configurado para la adquisición de señales de campo de 24 VCC en sistemas CompactLogix 5380, ControlLogix 5580 y adaptadores Compact 5000 EtherNet/IP, el Allen-Bradley 5069-IB16 (módulo de entradas digitales 5069-IB16) proporciona ejecución física y eléctrica directa para la detección de señales de ENCENDIDO/APAGADO mediante 16 canales de entrada de tipo sumidero.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 5069-IB16 |
| Marca | Allen-Bradley / Rockwell Automation |
| Origen | Estados Unidos |
| Serie del producto | Compact 5000 I/O |
| Tipo de producto | Módulo de entradas digitales de tipo sumidero |
| Canales de entrada | 16 canales, 1 grupo de entradas |
| Tipo de entrada | Entrada digital de tipo sumidero, sumidero de 24 VCC |
| Tensión nominal de entrada | 24 VCC |
| Tensión de funcionamiento | 10 a 32 VCC |
| Tensión en estado activado | 10 a 32 VCC |
| Tensión en estado desactivado | 0 a 5 VCC |
| Corriente en estado activado | 2,0 a 5,5 mA |
| Corriente en estado desactivado | 1,5 mA máximo |
| Tensión de alimentación MOD | 18 a 32 VCC |
| Corriente de alimentación MOD | 75 mA máximo |
| Tensión de alimentación SA | 10 a 32 VCC |
| Corriente de alimentación SA | 4 A máximo de paso |
| Tensión de aislamiento del módulo | 250 V continuos, aislamiento básico |
| Tiempo del filtro de entrada | Configurable de APAGADO a ENCENDIDO y de ENCENDIDO a APAGADO: 0 ms, 0,1 ms, 0,2 ms, 0,5 ms, 1 ms, 2 ms, 5 ms, 10 ms, 20 ms |
| Bloque de terminales extraíble | 5069-RTB18-SPRING o 5069-RTB18-SCREW |
| Método de montaje | Riel DIN, EN 50022 de 35 x 7,5 mm o 35 x 15 mm |
| Tipo de envolvente | Tipo abierto |
| Temperatura de funcionamiento | De 0 °C a 60 °C |
| Peso | 0,26 lb |
| Consumo de energía | Corriente de alimentación MOD: 75 mA máximo |
Comunicación EtherNet/IP del bus posterior y escalado de E/S
El 5069-IB16 funciona dentro de la arquitectura Compact 5000 I/O e intercambia datos de estado de entrada mediante comunicación de alta velocidad a través del bus posterior. El módulo admite el escalado de la densidad de E/S para las plataformas CompactLogix y ControlLogix, ya que proporciona dieciséis puntos de entrada discretos en un formato compacto de instalación sobre riel DIN.
La compatibilidad del firmware del módulo cumple los requisitos de la plataforma Compact 5000 I/O para el reconocimiento del controlador, la configuración y las funciones de diagnóstico. Por lo tanto, se debe verificar la compatibilidad entre el firmware del controlador y la revisión del módulo antes de poner en servicio el sistema.
El diseño de entrada de tipo sumidero recibe corriente de los dispositivos de campo conectados e informa al sistema controlador de los cambios de estado digital. Además, el tiempo configurable del filtro de entrada permite ajustar el comportamiento de respuesta de la señal según las características de conmutación del dispositivo de campo.
Preguntas frecuentes
P: ¿Qué tipo de señales de campo puede procesar el 5069-IB16?
R: El módulo procesa señales discretas de ENCENDIDO/APAGADO de 24 VCC procedentes de dispositivos como pulsadores, interruptores de límite y sensores fotoeléctricos mediante canales de entrada de tipo sumidero.
P: ¿Se puede instalar el 5069-IB16 sin una envolvente?
R: El módulo tiene una clasificación de envolvente de tipo abierto y requiere su instalación dentro de un gabinete industrial adecuado o en un entorno de montaje protegido.
P: ¿Qué opciones de conexión de terminales están disponibles para este módulo?
R: El módulo admite bloques de terminales extraíbles 5069-RTB18-SPRING y 5069-RTB18-SCREW para las conexiones del cableado de campo.
Directrices para la instalación en campo
Instale el 5069-IB16 en un riel DIN compatible con EN 50022, con soporte mecánico adecuado y protección del gabinete. Verifique que el tipo de bloque de terminales extraíble coincida con el método de cableado previsto antes de realizar la conexión en campo.
Separe el cableado de las señales de entrada de los conductores de alimentación de alta tensión y de los circuitos de conmutación con alto nivel de ruido para reducir las interferencias electromagnéticas. Utilice prácticas adecuadas de puesta a tierra de los blindajes cuando los dispositivos de campo conectados requieran cables blindados.
Confirme que la polaridad de la fuente de campo de 24 VCC, el cableado común de las entradas y la configuración de las entradas de tipo sumidero coincidan con los dispositivos conectados. Antes del arranque, compruebe el reconocimiento del controlador, los diagnósticos del módulo y la respuesta de las señales de campo mediante el entorno de configuración del software de automatización.
