Relé de uso general Allen-Bradley 700-HA33A1

Relé de uso general Allen-Bradley 700-HA33A1

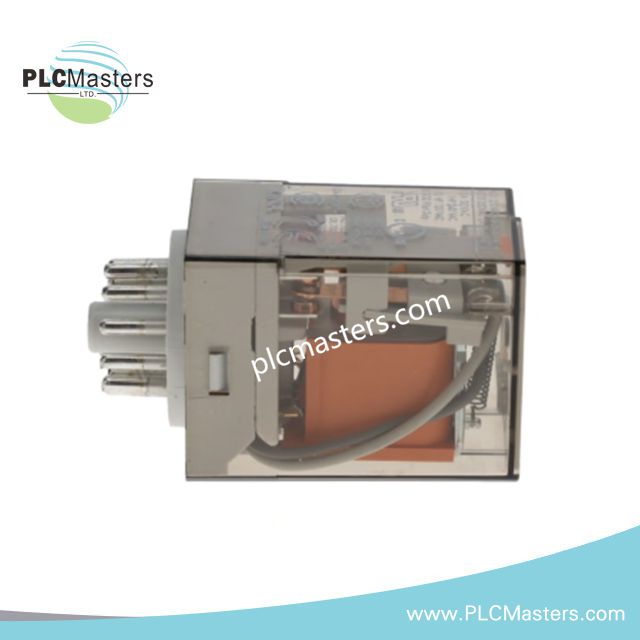

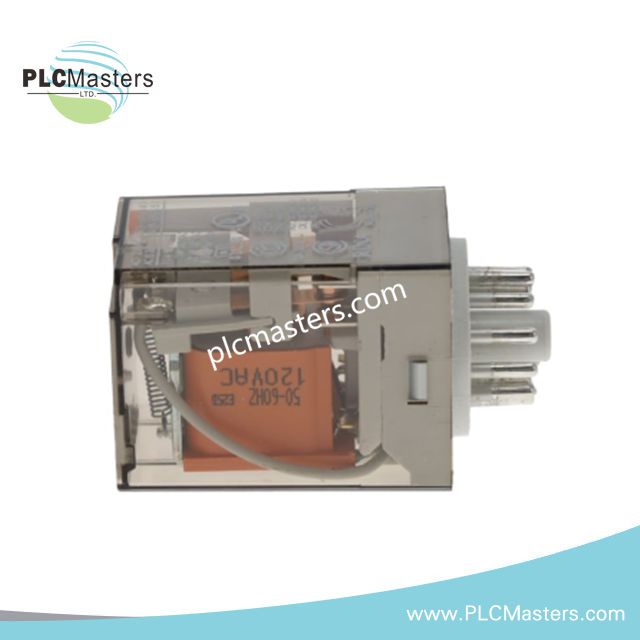

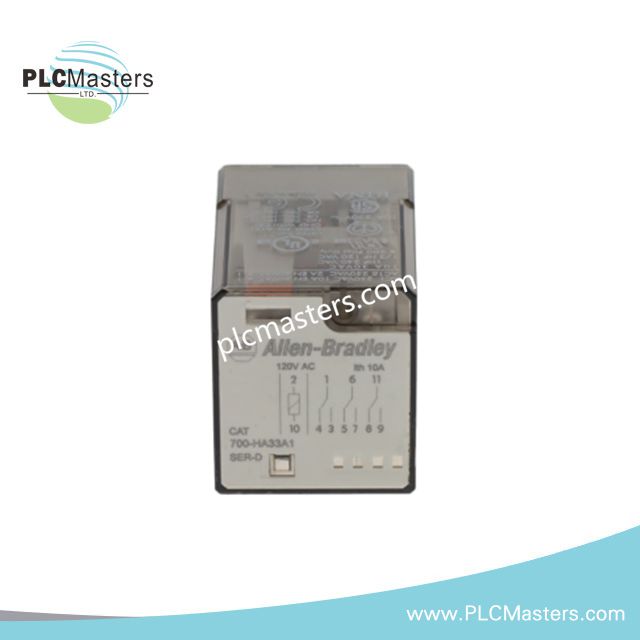

Configurado para la conmutación y las pruebas manuales de circuitos de control, el Allen-Bradley 700-HA33A1 (relé de uso general 700-HA33A1) proporciona tres contactos conmutados mediante una interfaz de zócalo octal de 11 pines. El relé utiliza una bobina de 120 V CA e incluye indicación mecánica de estado y funciones de prueba manual.

Especificaciones del hardware

Interfaz del relé Bulletin 700-HA y control manual

El 700-HA33A1 proporciona tres conjuntos de contactos conmutados de tipo C para la conmutación de circuitos de control. Su interfaz octal de 11 pines separa las conexiones de la bobina y de los contactos mediante una instalación montada en zócalo.

El indicador mecánico de bandera proporciona una indicación visual local del estado del relé. El botón de prueba permite el accionamiento manual durante la verificación del circuito, mientras que la palanca de retención bloqueable permite mantener manualmente los contactos cuando el circuito de control lo requiere.

La bobina especificada de 120 V CA funciona a 50 Hz o 60 Hz. Las capacidades nominales de los contactos se especifican para cargas resistivas a 277 V CA y 28 V CC, mientras que las capacidades en caballos de fuerza definen límites adicionales para aplicaciones con cargas de motor.

Preguntas frecuentes

P: ¿El 700-HA33A1 utiliza una conexión directa a un bloque de terminales?

R: No. Los datos proporcionados identifican una base de tubo octal de 11 pines y una disposición de conexión montada en zócalo.

P: ¿Se pueden accionar manualmente los contactos del relé durante la puesta en servicio?

R: Sí. El relé incorpora un botón de prueba y una palanca de retención bloqueable para el accionamiento manual y la comprobación del circuito.

P: ¿Qué rango de funcionamiento ambiental se especifica para este relé?

R: La especificación proporcionada identifica un rango de temperatura de funcionamiento de -40 grados C a +55 grados C.

Directrices para la instalación en campo

Instale el relé en un zócalo octal compatible de 11 pines antes de conectar el cableado de campo. Confirme la disposición de los terminales del zócalo con la documentación de cableado correspondiente de Allen-Bradley antes de energizarlo.

Verifique que la alimentación de la bobina sea de 120 V CA a la frecuencia de funcionamiento prevista antes de aplicar tensión. Cuando sea posible, mantenga físicamente separado el cableado de la bobina del cableado de señales analógicas de bajo nivel o de instrumentación.

Disponga los conductores de los contactos conmutados de acuerdo con los requisitos de tensión y corriente del circuito conectado. Utilice conductores, terminales y dispositivos de protección adecuados para la carga conectada.

En los paneles de control que contengan señales de bajo nivel, mantenga una separación adecuada entre el cableado del relé y los cables de señales sensibles. Evite tender los conductores de los contactos del relé en paralelo con el cableado de instrumentación durante largas distancias.

Asegúrese de que el zócalo del relé esté fijado mecánicamente al riel DIN o a la superficie de montaje del panel. Inspeccione el cuerpo del relé, los contactos del zócalo y las conexiones de los terminales antes de la puesta en servicio.

Utilice el indicador mecánico de bandera y la función de prueba durante la verificación funcional cuando el diseño del circuito de control lo permita. No utilice el mecanismo de retención manual de manera que anule los enclavamientos de control o de seguridad requeridos.
