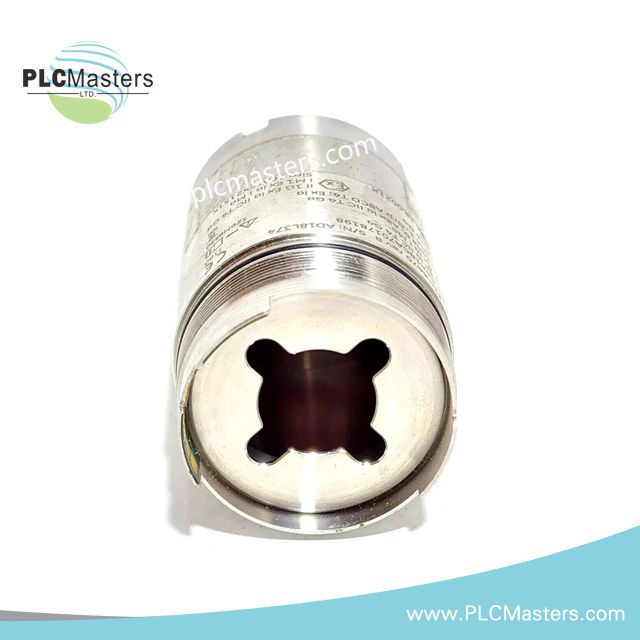

Bently Nevada 121M6470 Ranger Pro Monitorización de Condición Inalámbrica

Resumen

El Bently Nevada 121M6470 es un sensor inalámbrico de vibración triaxial de la serie Ranger Pro. Permite la monitorización continua y remota de maquinaria rotativa. Este sensor soporta el mantenimiento predictivo al proporcionar datos de vibración y temperatura de alta resolución. No requiere infraestructura cableada, lo que hace que la instalación sea flexible y sencilla. El sensor es adecuado para diversos activos rotativos como motores, bombas, compresores, cajas de engranajes y ventiladores. Además, se integra completamente con el software System 1 para análisis avanzados.

Especificaciones Técnicas

• Número de Modelo: 121M6470

• Tipo de Sensor: Sensor inalámbrico de vibración triaxial

• Mediciones:

• Velocidad y aceleración (ejes X, Y, Z)

• Temperatura de la carcasa

• Protocolos Inalámbricos: ISA100, WirelessHART

• Duración de la Batería: Hasta 5 años (depende de la configuración y la tasa de muestreo)

• Opciones de Montaje: Montaje directo o con cable (para zonas de alta temperatura)

• Tamaño: Aprox. 88 mm × 40 mm

• Peso: 230 gramos

• Clasificación Ambiental: Intrínsecamente seguro (Clase I, División 1)

• Tipos de Datos: Formas de onda de base temporal, espectros FFT, espectro PeakDemod

• Espectros de Velocidad:

• Ejes: X, Y, Z

• Rango de frecuencia (Fmin a Fmax): 5 a 2000 Hz

• Número de líneas: 400, 800, 1600, 3200

• Unidades: in/s o mm/s (rms)

• Rango del Sensor de Temperatura: -40°C a 120°C (-40°F a 248°F)

• Resolución: 0.1°C

• Precisión: ±1°C típico, ±3°C máximo

• Interfaces de Datos de Salida:

• Modbus (a través de gateway del dispositivo)

• Interfaz Genérica de Cliente (GCI) para dispositivos ISA100

• HART IP para WirelessHART

• Intervalos de Medición: 10 min, 20 min, 30 min, 1 h, 2 h, 3 h, 4 h, 6 h

• Red Inalámbrica:

• Estándares: ISA100.11a, WirelessHART

• Topología: Estrella (ISA100), Malla (ISA100 o WirelessHART)

• Estándar de Radio: IEEE 802.15.4

• Frecuencia: banda ISM de 2.45 GHz

• Provisionamiento y Actualizaciones: Por aire o estación de acoplamiento USB

• Seguridad: Paquetes cifrados AES de 128 bits

• Potencia de Salida: Típica 5.13 dBm

• Potencia Máxima de Salida RF: 4 mW/MHz

• Temperatura de Operación: -40°C a 85°C (-40°F a 185°F)

• Límite de Vibración: 20 g pico

• Resistencia Química: Acero inoxidable, plástico PPS resistente a solventes de alta temperatura y UV

• Resistencia a Impactos: Caída de 0.5 metros sobre concreto

• Altitud Máxima: 3,000 metros (9,842 pies) al aire libre
