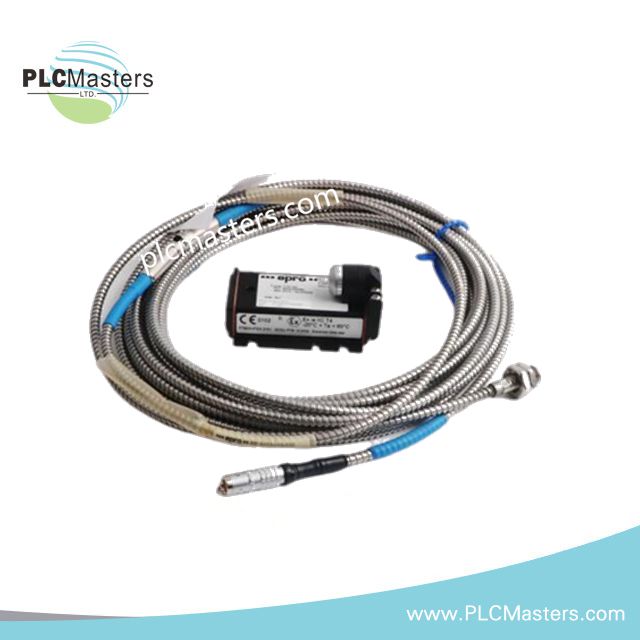

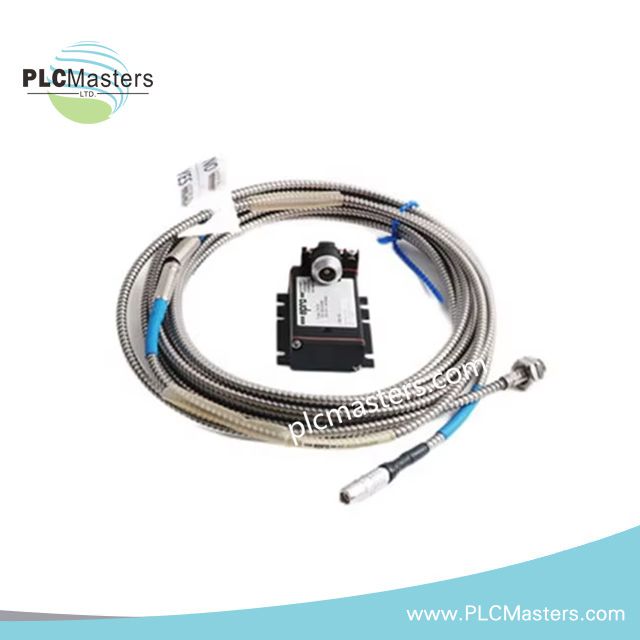

Sistema de sensor de desplazamiento por corrientes de Foucault Epro CON021+PR6423/010-000-CN

Descripción del producto

El PR6423/010-000-CN + CON021 de Emerson Epro es una solución de medición sin contacto desarrollada para el monitoreo continuo del comportamiento del eje en equipos rotativos. Este sistema combina una sonda de proximidad por corriente de Foucault con un módulo dedicado de acondicionamiento de señal para ofrecer datos de desplazamiento estables y precisos bajo condiciones industriales exigentes.

Se implementa ampliamente en sistemas de protección de maquinaria donde se requiere retroalimentación precisa de vibración y posición para una operación segura y eficiente.

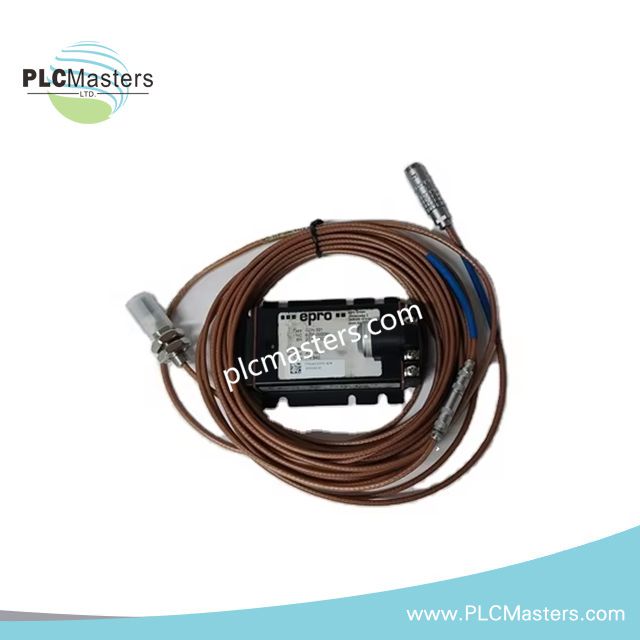

Configuración del sistema

Sonda de proximidad PR6423/010-000-CN
La PR6423/010-000-CN es un sensor de corriente de Foucault de 8 mm diseñado para soportar altas temperaturas, vibración y contaminación. La designación CN se refiere a una configuración específica para la región, que típicamente incluye adaptaciones de conector y cumplimiento.

La sonda permite:

• Monitoreo de vibración radial del eje

• Medición de desplazamiento axial

• Seguimiento de posición del rotor

• Salida de referencia de voltaje de espacio

El sufijo “010-000” define la geometría de la sonda, la compatibilidad de calibración y la disposición del cable, siendo “000” generalmente una opción de cable corto o configurable.

Controlador de señal CON021
El módulo CON021 proporciona energía de excitación a la sonda y convierte la señal medida en una salida de voltaje lineal. Garantiza el acondicionamiento de la señal, estabilidad y compatibilidad con plataformas de monitoreo industrial.

Especificaciones Técnicas

Sonda PR6423/010-000-CN

• Principio de medición: Corriente de Foucault, sin contacto

• Tamaño de la punta: 8 mm

• Rango de medición: ±1.0 mm a ±2.0 mm (dependiente de la calibración)

• Sensibilidad: 8 mV/µm (sistema calibrado)

• Respuesta en frecuencia: Hasta 10 kHz

• Linealidad: ≤ ±1% de la escala completa

• Resolución: Mejor que 1 µm

• Temperatura de operación: –35 °C a +180 °C

• Grado de protección: ≥ IP65

• Material de la carcasa: Acero inoxidable

• Tipo de cable: Cable coaxial integrado (longitud corta o configurable)

• Conector: Conector coaxial estándar Epro

• Instalación: Montaje roscado o fijación con soporte

Controlador CON021

• Tipo de dispositivo: Acondicionador de señal para sondas de proximidad

• Sondas compatibles: series PR6422, PR6423, PR6424, PR6426

• Requisito de alimentación: 24 V CC

• Excitación: Oscilador de alta frecuencia

• Señal de salida: Voltaje analógico proporcional al desplazamiento (típicamente 0–20 V)

• Sensibilidad: 8 mV/µm (con sonda emparejada)

• Ancho de banda: Hasta 10 kHz

• Precisión: ≤ ±1% FS

• Funciones de diagnóstico:

• Monitoreo del estado de la sonda

• Detección de fallos en el cable

• Supervisión de voltaje de separación

• Temperatura de operación: –20 °C a +70 °C

• Opciones de montaje: Riel DIN o bastidor del sistema

Características de rendimiento del sistema

• Sensibilidad: 8 mV/µm

• Rango de medición lineal: Hasta ±2 mm

• Ancho de banda de frecuencia: Hasta 10 kHz

• Precisión: ≤ ±1% FS

• Formato de salida: Voltaje analógico lineal

Campos de aplicación

• Sistemas de monitoreo de turbinas de vapor y gas

• Análisis de vibraciones en compresores y sopladores

• Protección de motores y generadores de alta velocidad

• Monitoreo del estado de cajas de engranajes

• Equipos rotativos del sector petroquímico y energético

Ventajas clave

• Detección sin contacto que evita desgaste mecánico y deriva

• Alta resistencia al estrés térmico y a interferencias electromagnéticas

• Salida estable durante largos períodos de operación

• Compatible con las plataformas MMS 6000, MMS 3000 y VM600

• Instalación flexible con componentes modulares

Preguntas frecuentes

Q: ¿Qué representa el código de cable “000”?
A: Generalmente indica una configuración de cable corto o personalizable. La longitud exacta depende de la variante específica del pedido.

Q: ¿Se puede usar el CON021 con otros modelos de sonda?
A: Sí, soporta múltiples sondas de la serie PR642x, pero la calibración debe coincidir para mediciones precisas.

Q: ¿Qué tipo de señal se proporciona a los sistemas de monitoreo?
A: Una salida de voltaje lineal proporcional al desplazamiento, típicamente dentro de un rango de 0–20 V.
