Resumen

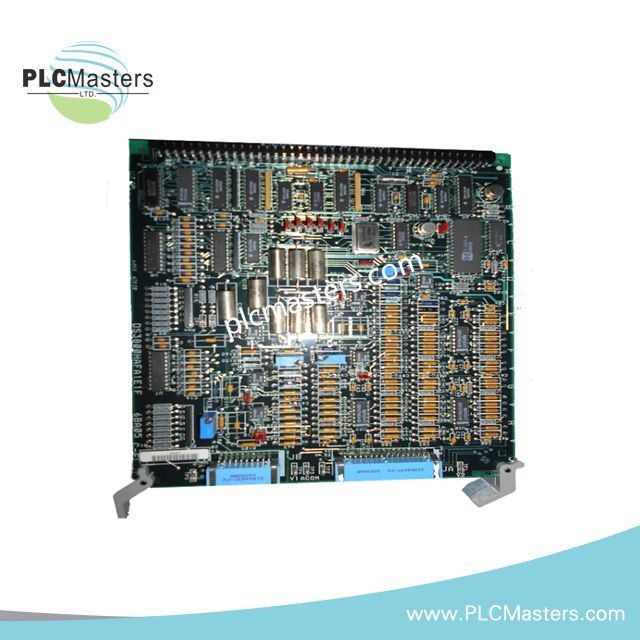

El DS3800HAFA es una placa reguladora general de General Electric (GE). Soporta el sistema de control de turbinas Mark IV Speedtronic. Esta placa regula activamente señales analógicas en el sistema de accionamiento. Controla el voltaje y la corriente en aplicaciones de turbinas de gas y vapor.
Especificaciones Técnicas
-
Número de pieza: DS3800HAFA
-
Fabricante: General Electric (GE)
-
Serie: Mark IV Speedtronic
-
Función: Regulación de señal analógica
-
Conectores:
-
1 × conector de 20 pines
-
1 × conector de 34 pines
-
Puentes: 11 puentes configurables para personalización
-
Resistencias ajustables: 4 trimpots ajustables para afinar voltaje y resistencia
-
Condensador: Incluye un condensador de 800 VCC (requiere descarga antes de manipular)
-
Montaje: Conector modular con palancas de retención para una instalación segura
-
Instalación: Se ajusta en el rack de la unidad; se conecta mediante cables planos
-
Nota de seguridad: Espere 30 segundos después de apagar antes de tocar debido al condensador de alto voltaje
