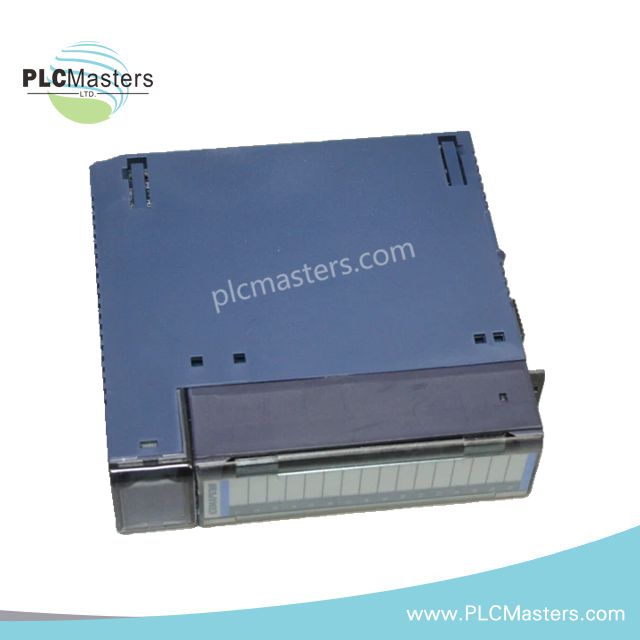

Módulo de procesamiento de entrada/salida de pulso GE IC694APU305

Resumen

El IC694APU305 es un Módulo de Procesamiento de Entradas/Salidas de Pulso de alto rendimiento desarrollado por GE Fanuc para la plataforma PACSystems RX3i . Los ingenieros lo utilizan para el procesamiento en tiempo real de señales de codificadores, medidores de flujo y contadores de alta velocidad. A diferencia de los módulos tradicionales, procesa las entradas y salidas de pulso de forma independiente de la CPU del sistema, mejorando la velocidad y la capacidad de respuesta. Esto lo hace ideal para el control de movimiento, el seguimiento de posición y el control basado en eventos.

Especificaciones Técnicas

General

• Número de Modelo: IC694APU305

• Serie: PACSystems RX3i

• Función: Módulo de Procesamiento de Entradas/Salidas de Pulso / Contador de Alta Velocidad

• Tipo de Montaje: Montado en rack RX3i

• Módulos Máximos por Sistema: Sin limitación

Fuente de Alimentación

• Voltaje: 5 VDC desde el backplane RX3i

• Consumo de Corriente: 360 mA + (10 mA × número de salidas activas)

Especificaciones de Entrada

• Número de Entradas: 12 entradas ópticamente aisladas

• Tipo de Entrada: Lógica positiva

• Rango de Voltaje de Entrada:

• TTL: 5 VDC

• No TTL: 10–30 VDC (seleccionable)

• Voltaje Máximo de Entrada: +30 VDC

• Impedancia de Entrada: 4300 ohmios típico

• Histéresis de Entrada: 250 mV típico

Especificaciones de Salida

• Número de Salidas: 8 salidas ópticamente aisladas

• Tipo de Salida: Lógica positiva

• Calificaciones de Salida:

• 4 salidas: 1A

• 4 salidas: 0.5A

• Protección de Salida: Un fusible reemplazable de 5A (5 × 20 mm) compartido por todas las salidas

• Voltaje Máximo de Suministro: 30 VDC

Contador y Codificador

• Tasa de Conteo: Hasta 1 MHz en Modo Mejorado

• Rango del Contador: –2,147,483,648 a +2,147,483,647 (32 bits con signo)

• Codificadores Soportados: A QUAD B, Código Gray, Codificador Absoluto

Aislamiento y Protección

• Aislamiento de E/S de Campo a Lógica:

• Pico (1 seg): 1500 V

• Estado Estable: 30 V AC/VDC

Indicadores de Estado

• LEDs: 6 LEDs verdes para estado del módulo y salidas

Ambiental

• Temperatura de Operación: –40°C a +70°C

• Temperatura de Almacenamiento: No especificada (sigue los estándares RX3i)
