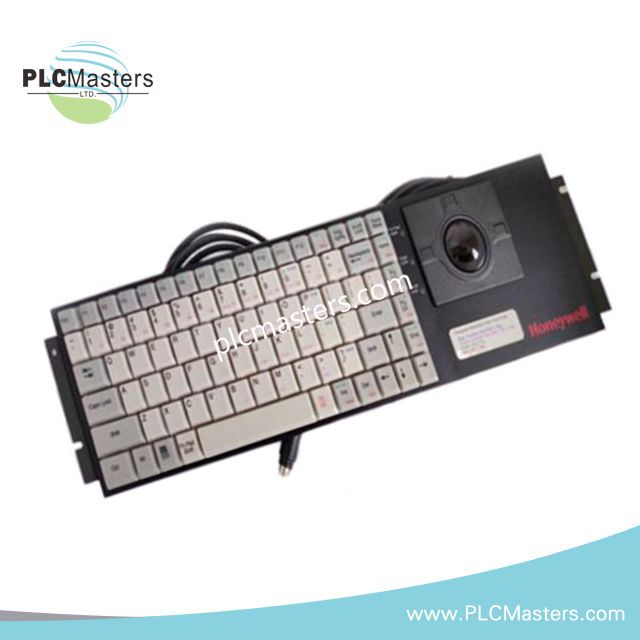

Teclado industrial Honeywell 51199568-100

Configurado para la entrada de texto del operador en estaciones de operador Honeywell TDC 3000 y Experion PKS, el Honeywell 51199568-100 (teclado industrial de montaje en panel 51199568-100) proporciona entrada digital directa de la matriz del teclado mediante una interfaz de consola de operador específica de Honeywell. La unidad está diseñada para montaje en panel o consola y admite el funcionamiento de estaciones de trabajo de salas de control.

Especificaciones del hardware

Interfaz de consola del operador y características de entrada

El 51199568-100 proporciona entrada digital de teclas mediante una interfaz de teclado específica de Honeywell conectada a la estación de operador. La matriz del teclado transfiere los estados de las teclas al hardware de control Honeywell compatible, en lugar de proporcionar una interfaz de señales de proceso independiente.

La construcción mecánica permite la instalación en panel o consola. Según la revisión, el teclado puede utilizar un diseño de teclas de membrana o mecánicas y puede incluir retroiluminación integrada de las teclas. Las dimensiones y el peso indicados definen el espacio físico necesario para la instalación.

Preguntas frecuentes

P: ¿Qué tipo de señal proporciona el 51199568-100?

R: Proporciona entrada digital de la matriz del teclado mediante una interfaz de consola de operador específica de Honeywell.

P: ¿El modelo especificado requiere una fuente de alimentación independiente?

R: Los datos proporcionados especifican una alimentación de baja tensión a través de la estación de operador conectada. No se especifica una potencia nominal independiente.

P: ¿Se puede instalar el teclado en un panel exterior?

R: Los datos ambientales proporcionados especifican un rango de funcionamiento de 0 deg C a +50 deg C y una humedad del 5% al 95% sin condensación. La instalación exterior requiere una protección adecuada mediante una envolvente adicional a la del propio teclado.

Directrices de instalación en campo

• Verifique el recorte del panel y la disposición de montaje conforme a las dimensiones físicas de 26.7 cm x 17.8 cm x 5.1 cm.
• Monte el teclado sobre una superficie rígida de panel o consola para evitar movimientos mecánicos durante el uso de las teclas.
• Cuando sea posible, tienda el cable de interfaz del teclado por separado de los conductores de alimentación de alta corriente y de los circuitos de conmutación.
• Mantenga un apantallamiento y una conexión a tierra adecuados del cable conforme a los requisitos de instalación de la estación de operador Honeywell conectada.
• Confirme la orientación del conector y la compatibilidad de la interfaz antes de energizar la estación de operador.
• Inspeccione la carcasa del teclado, la conexión del cable y los elementos de montaje antes de la puesta en servicio.
• No exponga el teclado a la humedad exterior salvo que la instalación completa proporcione la protección ambiental necesaria mediante una envolvente adecuada.
