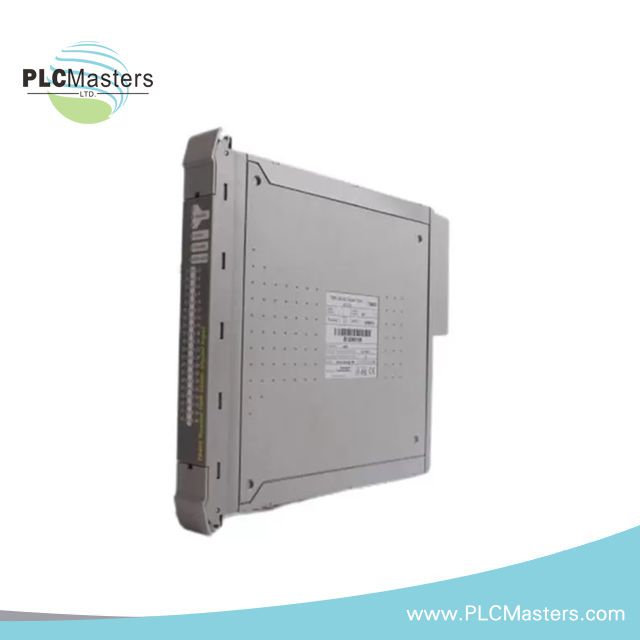

Módulo monitor de válvulas TMR de confianza ICS TRIPLEX T8449
$123.00
$320.00
Descripción
Configurado para el control de válvulas y la supervisión de la realimentación en la arquitectura de control de seguridad Trusted TMR, el ICS TRIPLEX T8449 (módulo de supervisión de válvulas T8449) proporciona 20 puntos de salida TMR y 20 puntos de entrada de realimentación TMR con diagnósticos integrados.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | T8449 |
| Marca | ICS TRIPLEX |
| Tipo de producto | Módulo de supervisión de válvulas TMR Trusted |
| Arquitectura | Redundancia modular triple (TMR) |
| Canales de salida de control | 20 puntos de salida TMR |
| Canales de entrada de realimentación | 20 puntos de entrada de realimentación TMR |
| Resolución de realimentación | Analógica de 12 bits |
| Tensión nominal del sistema | 24 VCC |
| Tensión de funcionamiento | De 18 VCC a 32 VCC |
| Tensión del plano posterior | De 20 VCC a 32 VCC |
| Consumo de energía | Aproximadamente 27 W |
| Corriente de salida continua | Hasta 2 A por canal |
| Aislamiento | Barrera de aislamiento optoelectrónica/galvánica con resistencia a impulsos de 2500 V |
| Protección | Protección electrónica contra cortocircuitos y sobrecorriente automática |
| Diagnósticos de válvula | Pruebas de carrera parcial, seguimiento de interruptores de límite, informe del tiempo de desplazamiento y señales de estado |
| Supervisión de línea | Detección de circuito abierto, cortocircuito del cableado, activación fija y desactivación fija |
| Resolución SOE | 1 ms |
| Temperatura de funcionamiento | De 0 °C a +60 °C |
| Temperatura de almacenamiento | De -25 °C a +70 °C |
| Humedad relativa | Del 10 % al 95 %, sin condensación |
| Dimensiones | 266 mm x 30 mm x 303 mm |
| Peso | 1,30 kg |
Supervisión de válvulas TMR y aislamiento de fallos
El T8449 utiliza una arquitectura TMR para el procesamiento triplicado de las señales de salida y realimentación. Cada canal admite la supervisión continua en campo, mientras que los diagnósticos identifican condiciones de circuito abierto y cortocircuito.
El módulo admite pruebas de carrera parcial y seguimiento de interruptores de límite para verificar la realimentación de la válvula. El informe del tiempo de desplazamiento proporciona datos de diagnóstico asociados con el movimiento de la válvula y las transiciones de estado.
Una barrera de aislamiento optoelectrónica/galvánica con resistencia a impulsos de 2500 V separa los circuitos de campo de la interfaz del módulo. La protección electrónica contra cortocircuitos y la protección automática contra sobrecorriente limitan los efectos de los fallos en los canales de salida.
El módulo también proporciona informes de secuencia de eventos con una resolución temporal de 1 ms. Se admite el reemplazo en línea mediante configuraciones Companion Slot o SmartSlot.
Preguntas frecuentes
P: ¿Qué capacidad de señales de campo proporciona el T8449?
R: El módulo proporciona 20 puntos de salida de control TMR y 20 puntos de entrada de realimentación TMR.
P: ¿Qué tensión de alimentación requiere el T8449?
R: La tensión nominal del sistema es de 24 VCC, con un rango de funcionamiento de 18 VCC a 32 VCC. El rango especificado del plano posterior es de 20 VCC a 32 VCC.
P: ¿Se puede reemplazar el T8449 mientras el sistema permanece en línea?
R: Los datos proporcionados especifican el reemplazo en caliente mediante configuraciones Companion Slot o SmartSlot. Los procedimientos de instalación deben seguir la configuración aplicable del sistema Trusted.
Directrices de instalación en campo
- Verifique la posición del módulo, la asignación de la ranura y la configuración del sistema antes de la instalación.
- Confirme que la tensión de CC suministrada se mantenga dentro del rango de funcionamiento especificado.
- Enrute el cableado de control de las válvulas por separado de los conductores de alimentación de alta corriente y los circuitos de conmutación de alto ruido.
- Mantenga una separación adecuada entre el cableado de señales de campo y el cableado de comunicación o alimentación.
- Conecte las pantallas de los cables de acuerdo con el diseño de puesta a tierra de la planta y los requisitos de instalación aplicables del sistema Trusted.
- Verifique la polaridad de la realimentación de la válvula, el cableado de los interruptores de límite y la asignación de canales antes de energizar las salidas.
- Compruebe la continuidad del cableado de campo y la ausencia de cortocircuitos no intencionados antes de conectar el módulo.
- Confirme las conexiones equipotenciales de protección y las disposiciones de aislamiento galvánico antes de la puesta en servicio.
- Realice comprobaciones de diagnóstico después de la instalación y verifique los estados de realimentación de la válvula con respecto a la lógica de control configurada.
- Siga el manual aplicable del sistema Trusted para los procedimientos de reemplazo en caliente, Companion Slot o SmartSlot.
