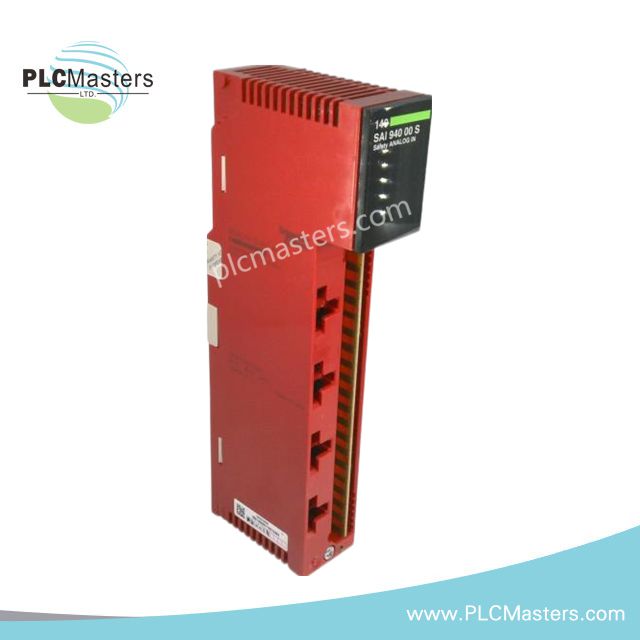

Módulo de Entrada de Seguridad Analógica Schneider 140SAI94000S

Resumen

El 140SAI94000S es un Módulo de entrada de seguridad analógica diseñado por Schneider Electric para usarse con la plataforma de automatización Modicon Quantum. Proporciona una funcionalidad de entrada analógica fiable y precisa para aplicaciones industriales de seguridad, ofreciendo diagnósticos robustos de fallos y señalización mediante LED. El módulo es ideal para entornos que requieren altos estándares de seguridad, ofreciendo características como tiempos de actualización rápidos y fuerte aislamiento.

Especificaciones Técnicas

• Número de modelo: 140SAI94000S

• Fabricante: Schneider Electric

• Tipo: Módulo de entrada de seguridad analógica

• Serie: Modicon Quantum

• Canales de entrada: 8

• Rango de voltaje de entrada: 0-25 mA

• Resolución: 16 bits

• Entrada máxima absoluta: 35 mA

• Impedancia de entrada: 287 ohmios

• Precisión: ±0,3 % de la escala completa

• Error de linealidad: ±2 µA máx. (0-60°C)

• Rechazo de modo común: -65 dB a 60 Hz, -70 dB a 50 Hz

• Aislamiento:

• 1500 V CA durante 60 segundos entre canales y bus

• 500 V CA durante 60 segundos entre canales

• Tiempo de actualización: 15 ms

• Tipo de fallo: Escala de sobrepaso

• Señalización local:

• 1 LED verde: comunicación del bus

• 1 LED rojo: fallo externo detectado

• 8 LED verdes: estado de entrada

• 8 LED rojos: fallo del sistema, diagnóstico de fallos internos del canal

• Requisito de corriente del bus: 400 mA

• Disipación de potencia: 3.5 W

• Rango de Temperatura de Operación: 0°C a 60°C

• Rango de Temperatura de Almacenamiento: -40°C a 85°C

• Certificaciones: CE, UL, CSA, HazLoc, TÜV Rheinland (SIL2)

• Dimensiones: 4,7 cm (A) x 16,2 cm (An) x 31,5 cm (L)

• Peso: 0.79 lbs
