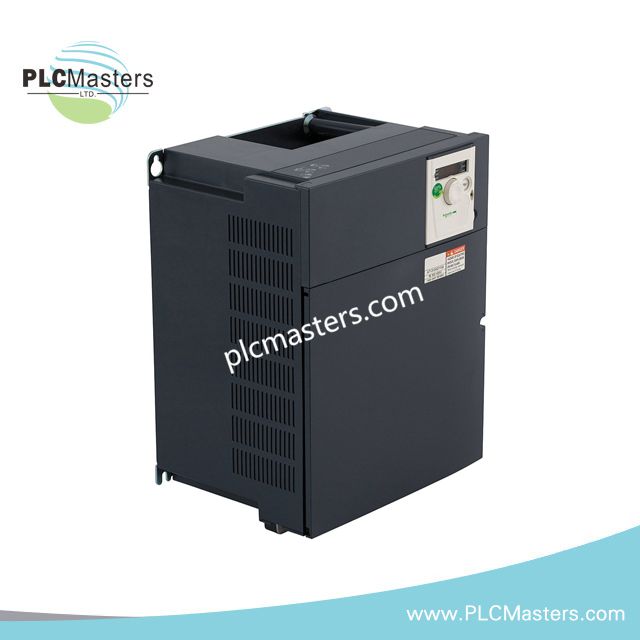

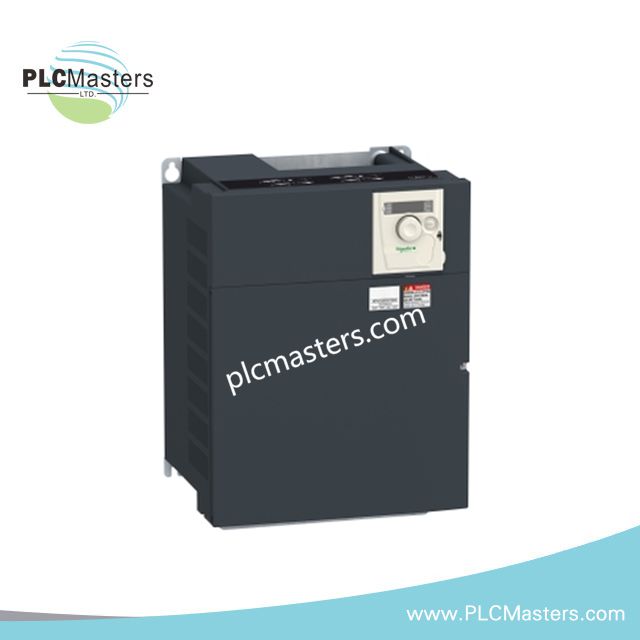

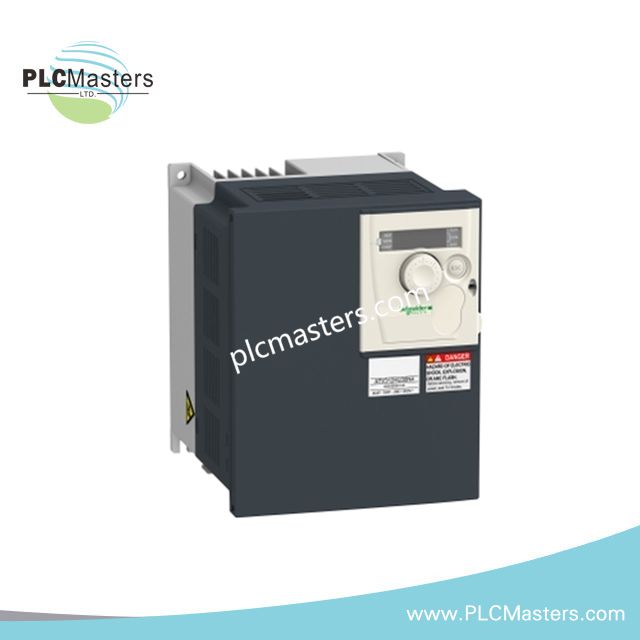

Variador de frecuencia Schneider ATV312HU30N4

Descripción general

El Schneider Electric ATV312HU30N4 es un variador de frecuencia de 3 kW de la serie Altivar 312. Controla motores asíncronos trifásicos con tensiones de 380 V a 500 V. El variador ofrece una regulación precisa de la velocidad y el par del motor mediante métodos de control avanzados. Su diseño compacto facilita la integración en paneles industriales. Este variador de frecuencia proporciona un funcionamiento energéticamente eficiente, adecuado para bombas, ventiladores, transportadores y maquinaria general. Las funciones de protección integradas protegen el motor y el variador frente a fallos. La unidad admite varios protocolos de comunicación para una integración fluida en sistemas de automatización. La refrigeración se realiza mediante aire forzado, y el variador se instala fácilmente en paredes o paneles.

Especificaciones técnicas

• Potencia nominal del motor: 3 kW (4 HP)

• Tensión de alimentación nominal: Trifásica de 380–500 V CA

• Potencia aparente: 7.1 kVA

• Disipación de potencia: 125 W con carga nominal

• Rango de frecuencia: 50/60 Hz

• Frecuencia de salida: 0.5 a 500 Hz

• Métodos de control: Control V/F, control vectorial de flujo sin sensor

• Entradas lógicas: 6 programables

• Entradas analógicas: 3 (2 de tensión, 1 de corriente)

• Salidas lógicas/analógicas: 1 salida analógica, 2 salidas de relé

• Protocolos de comunicación: Modbus RTU, CANopen

• Funciones de protección: Sobretensión, subtensión, pérdida de fase, cortocircuito, protección térmica

• Método de refrigeración: Refrigeración por aire forzado

• Montaje: Montaje en pared o panel

• Frecuencia de conmutación: 2–16 kHz ajustable

• Par de frenado: 150 % durante 60 s con resistencia; 100 % continuo con resistencia

• Aceleración/desaceleración: Lineal, ajustable de 0.1 a 999.9 s

• Compensación del deslizamiento del motor: Automática o ajustable

• Dimensiones (AnxAlxPr): 142 x 184 x 152 mm

• Peso neto: 6.8 lb

• Condiciones ambientales: Temperatura de funcionamiento de -10 °C a 50 °C, instalación vertical ±10°

• Certificaciones: CE, UL, CSA, DNV, NOM, C-tick

• Protección eléctrica: Fallo de fase, sobrecorriente, sobrecalentamiento, protección térmica, cortocircuito

• Interfaz física: Enlace serie multipunto RS485

• Velocidades de transmisión: 10 kbps–1 Mbps para CANopen, 4800–19200 bps para Modbus

• Resolución de frecuencia: 0.1 Hz

• Pantalla: Cuatro unidades LED de 7 segmentos para el estado y un LED rojo para la tensión del variador
