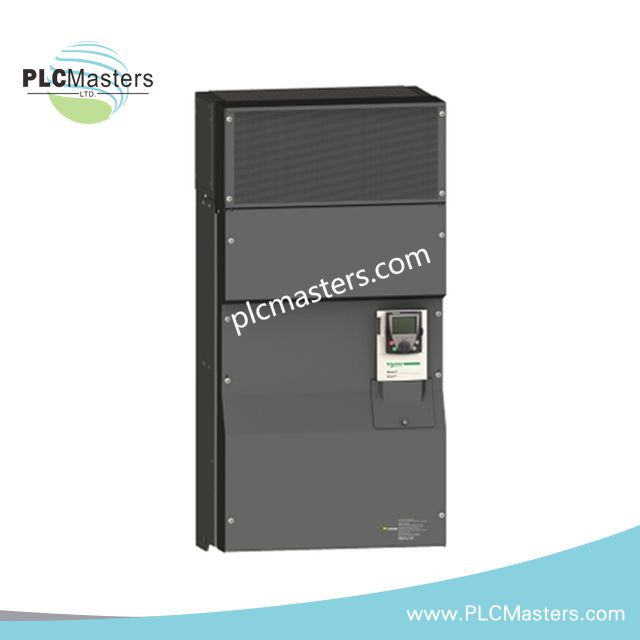

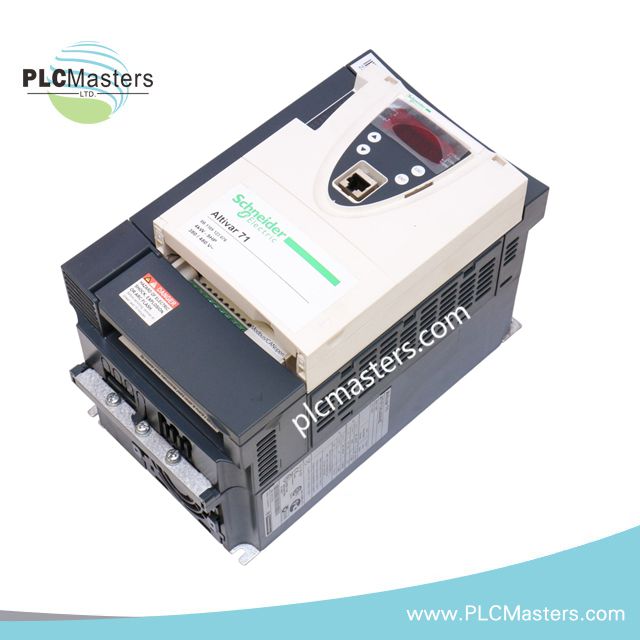

Variador de velocidad Schneider ATV71HC40N4

Descripción general

El Schneider ATV71HC40N4 es un variador de velocidad de alta potencia de la serie Altivar 71. Controla maquinaria industrial compleja de forma eficiente y fiable. El variador admite motores trifásicos de hasta 400 kW (600 HP) a 380–480 V. Cuenta con un filtro CEM integrado para mejorar la compatibilidad electromagnética. Este modelo ofrece control total del par y una gestión energéticamente eficiente del motor. El ATV71HC40N4 incluye lógica programable, varios puertos de comunicación y sólidas funciones de protección. Su versión reforzada proporciona mayor durabilidad mecánica y térmica para aplicaciones exigentes.

Especificaciones técnicas

• Tipo de producto: Variador de velocidad, serie Altivar 71

• Aplicación: Máquinas industriales complejas de alta potencia

• Potencia del motor: 355 kW o 400 kW, trifásico de 380–480 V

• Potencia máxima: 600 HP, trifásico de 380–480 V

• Longitud máxima del cable del motor: 328.08 ft (apantallado), 656.2 ft (sin apantallar)

• Corriente de línea: 512–709 A según la potencia nominal del motor y la tensión

• Filtro CEM: Integrado

• Estilo de montaje: Con disipador de calor, versión reforzada disponible

• Corriente nominal de salida: 671–759 A, frecuencia de conmutación de 2.5 kHz

• Corriente transitoria máxima: Hasta 1252 A durante 2 s

• Rango de frecuencia de salida: 0.1–500 Hz

• Frecuencia de conmutación: 2.5–8 kHz, ajustable con desclasificación

• Perfiles de control del motor:

• Asíncrono: sistema ENA, vector de flujo sin sensor, vector de flujo con sensor

• Síncrono: control vectorial sin realimentación de velocidad

• Rango de velocidad:

• 1–1000 para motor asíncrono con encoder

• 1–50 para motor síncrono sin realimentación de velocidad

• Precisión de velocidad: ±0.01% con encoder, ±10% sin realimentación

• Precisión del par: ±5% con encoder, ±15% sin realimentación

• Sobrepar transitorio: 170% durante 60 s, 220% durante 2 s

• Par de frenado: ≤150% con resistencia, 30% sin resistencia

• Lazo de regulación: Regulador PI ajustable

• Entradas analógicas: 2 (AI1 ±10 V, AI2 configurable 0–20 mA/0–10 V)

• Salida analógica: 1 configurable (0–20 mA o 0–10 V)

• Entradas digitales: 7 programables de 24 V CC, incluida una entrada de seguridad

• Salidas digitales: 2 salidas de relé configurables

• Rampas de aceleración/desaceleración: Lineales, 0.01–9000 s, adaptativas si se supera el frenado

• Funciones de protección: Sobretensión, subtensión, pérdida de fase, sobrecorriente, sobrecalentamiento, protección térmica y contra cortocircuitos

• Puertos de comunicación: Modbus, CANopen; varios tipos de conectores

• Dimensiones físicas: 54.7 in de alto × 35.04 in de ancho × 14.8 in de fondo

• Peso neto: 727.5 lb

• Temperatura de funcionamiento: -10–50 °C sin desclasificación

• Temperatura de almacenamiento: -25–70 °C

• Altitud: ≤1000 m sin desclasificación; desclasificación por encima de 1000 m

• Normas y certificaciones: CE, UL Tipo 1, EN/IEC 61800-5-1, CSA, NOM 117

• Grado de protección IP: IP20

• Nivel de ruido: 77 dB

• Resistencia a vibraciones y golpes: 0.6 gn (10–200 Hz), 1.5 mm (3–10 Hz), 4 gn durante 11 ms

• Humedad relativa: 5–95% sin condensación
