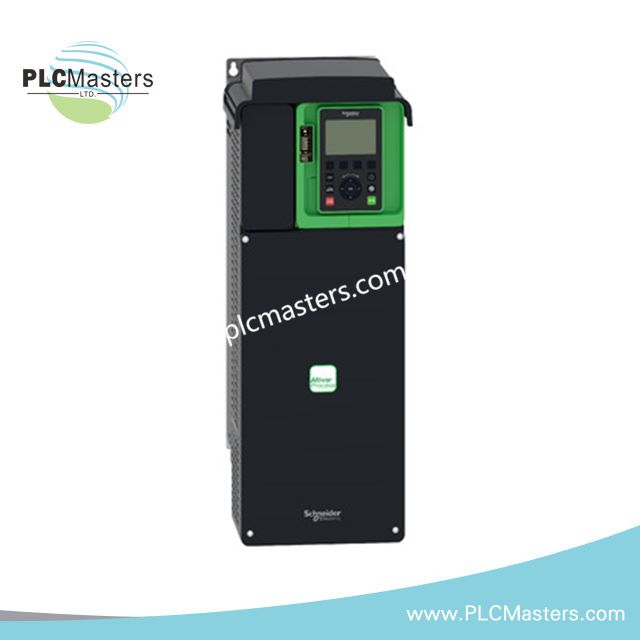

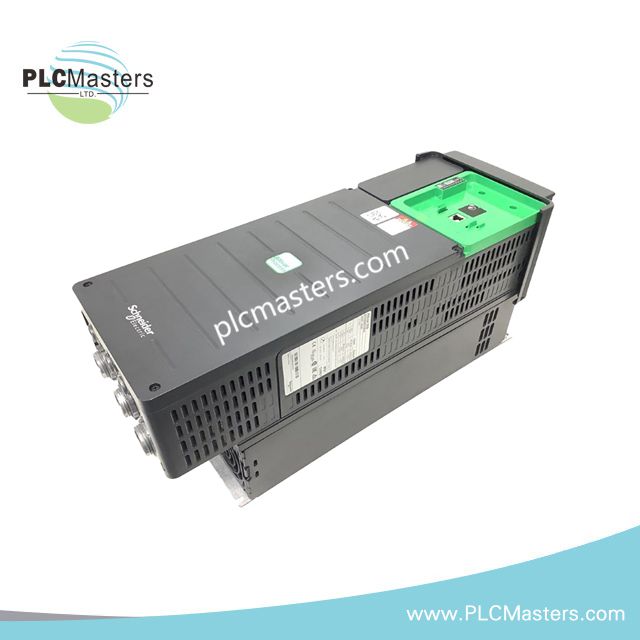

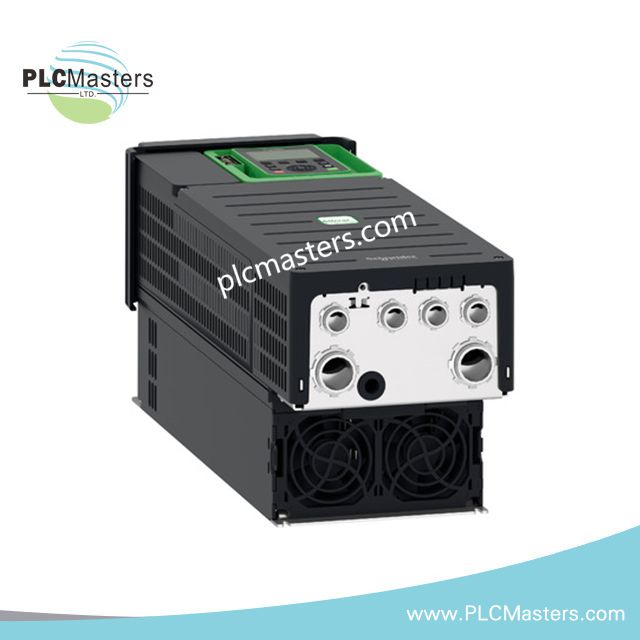

Schneider ATV930D15N4 Variador de Velocidad Variable

Resumen

El Schneider Electric ATV930D15N4 es un variador de velocidad de 15 kW de la serie Altivar Process ATV900. Soporta motores trifásicos de 380–480V y ofrece un control de alto rendimiento para procesos industriales. El variador funciona con motores asíncronos y síncronos, ofreciendo monitoreo avanzado de procesos y medición de energía integrada. Su unidad de frenado integrada mejora el rendimiento dinámico, mientras que la protección IP21 garantiza una operación confiable. Diseñado para instalación vertical en pared, el variador proporciona opciones de comunicación flexibles para una integración profunda en la automatización. El ATV930D15N4 ayuda a optimizar el uso de energía con funciones Stop & Go. Los servicios de red mantienen la operación incluso durante interrupciones de comunicación. Un servidor web incorporado y el registro de datos aceleran la resolución de problemas y el mantenimiento preventivo. Soporta configuraciones maestro/esclavo y proporciona control total para cualquier tipo de acoplamiento.

Especificaciones Técnicas

General

• Serie de producto: Altivar Process ATV900

• Modelo: ATV930D15N4

• Aplicación: Control de motor industrial

• Compatibilidad del motor: Asíncrono y síncrono

• Fase: Trifásico

• Montaje: Montaje en pared, vertical ±10°

• Corriente de salida continua: 31,7 A servicio normal, 23,5 A servicio pesado

• Tensión de alimentación: 380–480 V CA

Control del motor

• Frecuencia máxima de salida: 599 Hz

• Perfiles de control: Par variable, par optimizado, par constante

• Tipos de motor síncrono: Imán permanente, reluctancia síncrona

• Rampas de aceleración/desaceleración: Ajustables 0,01–9999 s

• Compensación de deslizamiento del motor: Automática para motores de par variable

• Frecuencia de Conmutación: Ajustable de 2 a 16 kHz

• Frenado: Inyección de CC y chopper de freno integrado

Entradas y Salidas

• Entradas discretas: 10 (DI1–DI8 programables, DI7–DI8 pulsos, STOA/STOB Safe Torque Off)

• Salidas discretas: 2 salidas lógicas (DQ+, DQ-)

• Entradas analógicas: 3, voltaje configurable 0–10 V o corriente 0–20 mA

• Salidas analógicas: 2, voltaje configurable 0–10 V o corriente 0–20 mA

• Salidas de relé: 3, lógica configurable (R1–R3)

• Precisión de muestreo: ±0,6 % para entrada analógica, ±1 % para salida analógica

Comunicación

• Protocolos: Modbus serial, Modbus TCP, EtherNet/IP

• Módulos opcionales: Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen, EtherNet Powerlink

• Tipo de conector: RJ45 (Ethernet), RS485 de 2 hilos

• Velocidades de transmisión: 4.8–19200 kbps (Modbus), 10/100 Mbit/s (EtherNet/IP)

Protección y seguridad

• Protecciones del motor: Térmica, ruptura de fase, Paro seguro de torque

• Protecciones del variador: Térmica, sobrecorriente, sobretensión, subtensión, pérdida de fase, cortocircuito

• Funciones de seguridad: Velocidad limitadamente segura (SLS), Gestión segura de freno (SBC/SBT), Parada segura 1 (SS1), Paro seguro de torque (STO)

Mecánico y ambiental

• Dimensiones: 211 mm ancho × 545.9 mm alto × 235 mm profundidad

• Peso: 13.6 kg

• Temperatura de operación: -15 a 50 °C (sin reducción), 50–60 °C con reducción

• Humedad relativa: 5–95% sin condensación

• Vibración y choque: 1 gn a 13–200 Hz, choque de 15 gn a 11 ms

• Protección: IP21, UL Tipo 1

• Nivel de ruido: 59.5 dB

Certificaciones y normas

• IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12

• IEC 60721-3, IEC 61508, IEC 13849-1

Potencia y rendimiento

• Potencia del motor: 15 kW servicio normal, 11 kW servicio pesado

• Corriente máxima de entrada por fase: 27 A

• Corriente de línea: 23.3–27 A según voltaje y carga

• Potencia aparente: 15–19.4 kVA

• Disipación de potencia: 59–366 W según el método de enfriamiento
