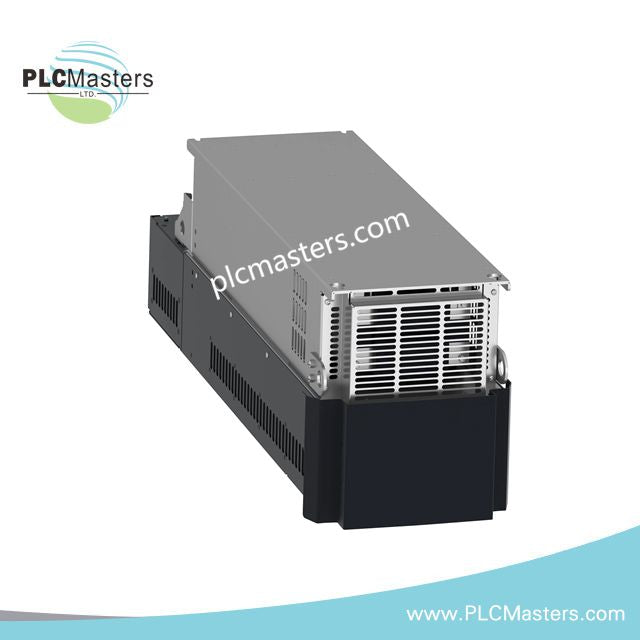

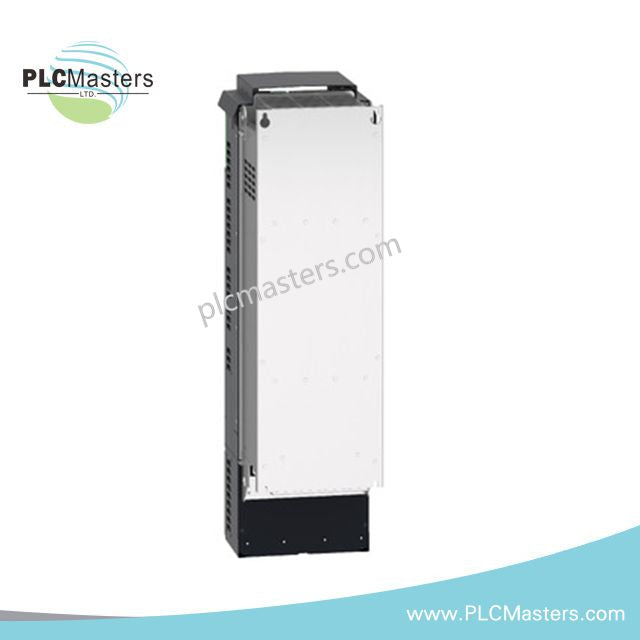

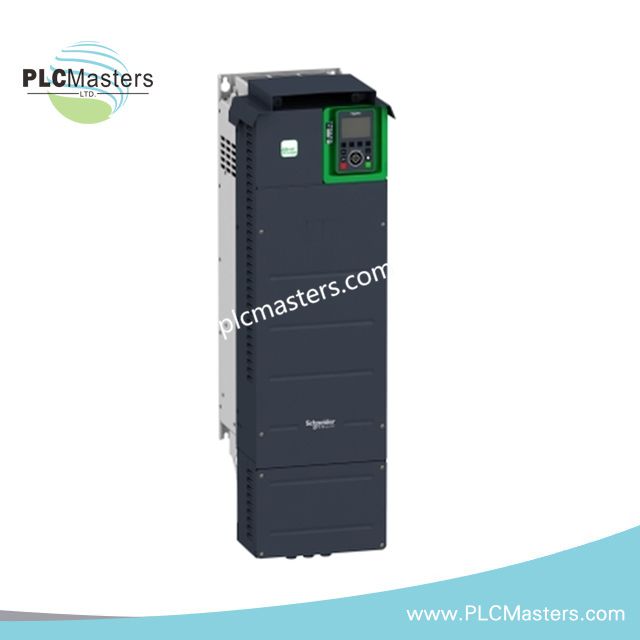

Variador de velocidad Schneider ATV930D75N4

Descripción general

El Schneider Electric ATV930D75N4 es un variador de velocidad de alto rendimiento diseñado para procesos industriales exigentes. Ofrece una capacidad de potencia de 75 kW y garantiza un control preciso del motor. El variador admite motores trifásicos síncronos y asíncronos. Funciona con tensiones de alimentación de 380 a 480 V. Su unidad de frenado integrada permite detener los motores de forma segura y eficiente. El ATV930D75N4 mejora la eficiencia energética con funciones de parada y marcha. Las funciones integradas de monitorización y comunicación reducen el tiempo de inactividad y simplifican el mantenimiento. Es adecuado para sectores como el petróleo y el gas, la minería, la metalurgia, la alimentación y las bebidas, y el tratamiento del agua.

Especificaciones técnicas

Información general

• Gama: Altivar Process ATV900

• Aplicación: proceso industrial

• Tipo de dispositivo: variador de velocidad

• Variante: versión estándar con chopper de frenado

• Compatibilidad del motor: síncrono y asíncrono

• Fase: trifásica

• Modo de montaje: montaje en pared

• Protección: IP21 / UL Tipo 1

Características eléctricas

• Tensión de alimentación nominal: 380…480 V

• Corriente de salida continua: 145 A (servicio normal), 106 A (servicio pesado)

• Potencia del motor: 75 kW (servicio normal), 55 kW (servicio pesado)

• Tensión máxima de salida: 480 V

• Corriente de línea: 112.7 A (480 V servicio normal), 86.9 A (480 V servicio pesado)

• Método de frenado: inyección de CC, chopper de frenado integrado

• Frecuencia de conmutación: 2.5 kHz nominal, ajustable de 1 a 8 kHz

• Frecuencia máxima de salida: 599 Hz

Comunicación y conectividad

• Protocolos: Modbus TCP, Modbus serie, EtherNet/IP

• Módulos opcionales: PROFIBUS DP, PROFINET, DeviceNet, EtherCAT, CANopen

• Velocidad de transmisión Ethernet: 10/100 Mbit/s

• Velocidad de transmisión serie Modbus: 4.8, 9.6, 19.2, 38.4 kbit/s

Entrada/salida

• Entradas discretas: 10, configurables mediante software

• Salidas discretas: 2 salidas lógicas

• Entradas analógicas: 3, tensión o corriente configurables

• Salidas analógicas: 2, tensión o corriente configurables

• Salidas de relé: 3, lógica configurable

Funciones de control del motor

• Control de motores asíncronos: par variable, par optimizado, par constante

• Control de motores síncronos: imán permanente, reluctancia síncrona

• Rampas de aceleración/desaceleración: lineales, ajustables de 0.01 a 9999 s

• Compensación del deslizamiento del motor: automática, ajustable

Seguridad y protección

• Protección térmica: motor y variador

• Desconexión segura de par (STO)

• Parada segura 1 (SS1)

• Protección contra sobrecorriente, sobretensión y cortocircuitos

• Detección de pérdida de fase

Características físicas y medioambientales

• Dimensiones: 36.3 × 11.4 × 12.8 in (922 × 290 × 325.5 mm)

• Peso: 59 kg

• Temperatura de funcionamiento: -15…50 °C (5…122 °F), 50…60 °C con reducción de potencia

• Humedad: 5–95 % sin condensación

• Nivel de ruido: 68.3 dB

• Resistencia a vibraciones: 1 gn, 13–200 Hz

• Resistencia a impactos: 15 gn, 11 ms

Funciones energéticas y medioambientales

• Medición de potencia integrada y panel de energía

• Huella de carbono: 53,737 kg de CO₂ eq (ciclo de vida total)

• Embalaje fabricado con cartón reciclado

• Favorece el ahorro energético y la reducción de emisiones
