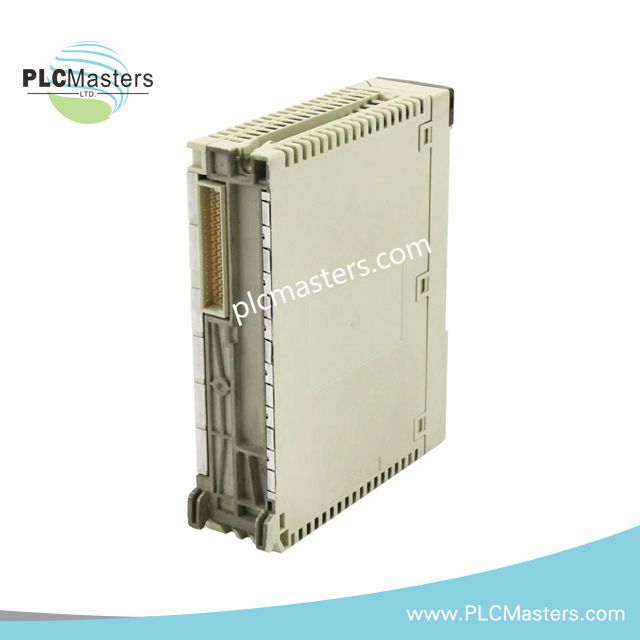

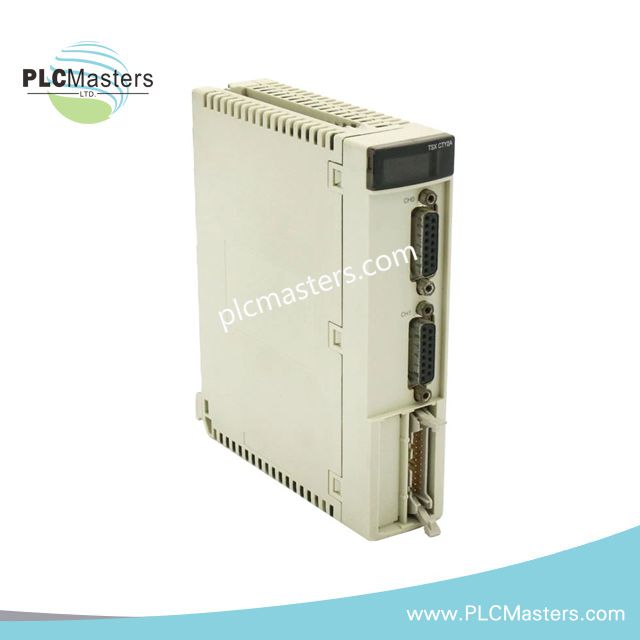

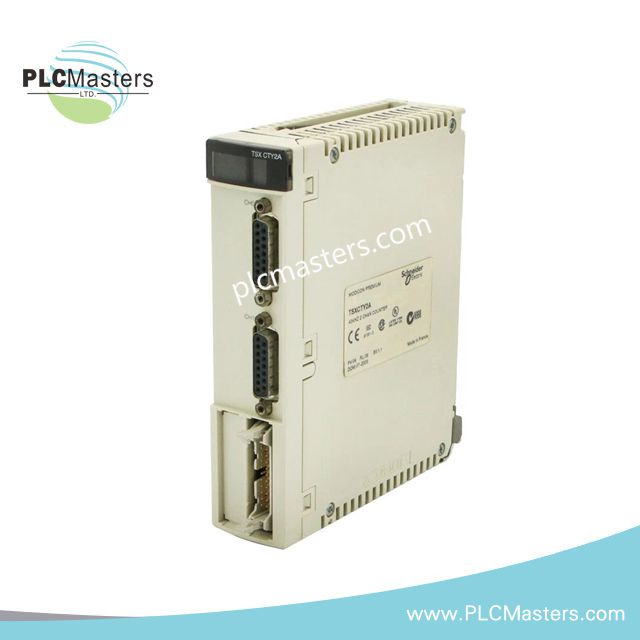

Módulo de contador de alta velocidad Schneider Electric TSXCTY2A
$215.00
$326.00
Descripción
Descripción del producto
El Schneider Electric TSXCTY2A es un módulo contador de alta velocidad de 2 canales diseñado para la plataforma de automatización Modicon Premium. Ofrece una medición precisa de velocidad y posición, lo que lo hace ideal para aplicaciones de control de movimiento industrial de alto rendimiento. Además, su compatibilidad con codificadores incrementales y sensores de proximidad de 2/3 hilos asegura una integración flexible en diversos sistemas de automatización. El módulo soporta frecuencias de conteo de hasta 40 kHz, permitiendo la captura precisa de señales de cambio rápido con mínima latencia.
Además, el TSXCTY2A presenta un diseño robusto con protección térmica contra disparos, salvaguardas contra sobretensiones mediante diodos zener y un formato modular compacto para una fácil instalación en racks estándar. Los ingenieros pueden confiar en su rápido tiempo de ciclo de 5 ms y en las salidas auxiliares que cumplen con las normas EN/IEC 61131 para una integración fluida en procesos. Aunque fue descontinuado en 2018, el soporte de servicio sigue disponible hasta 2026, garantizando la fiabilidad operativa continua para los sistemas existentes.
Características y beneficios clave
-
Dos canales independientes de conteo de alta velocidad capaces de manejar señales de hasta 40 kHz.
-
Compatible con codificadores incrementales (10–30 V totem pole, 5 V RS422) y sensores de proximidad de 2/3 hilos (PNP/NPN).
-
Salidas auxiliares con lógica positiva, compatibilidad DC y conformidad con EN/IEC 61131.
-
Disparo térmico y limitador de corriente para protección contra sobrecorriente; diodo zener protege contra sobretensión.
-
Tiempo de respuesta rápido inferior a 2.5 ms que garantiza mediciones precisas incluso bajo condiciones de carga dinámica.
-
Diseño modular compacto con conectores estándar HE-10 y SUB-D para integración sencilla.
Especificaciones técnicas
| Atributo | Detalles |
|---|---|
| Número de canales | 2 |
| Frecuencia de conteo | Hasta 40 kHz |
| Tiempo de ciclo | 5 ms |
| Compatibilidad de entrada | Sensores de proximidad de 2/3 hilos (PNP/NPN), codificadores incrementales (10–30 V totem pole, 5 V RS422) |
| Voltaje de Entrada | 24 V CC (sensores 18 mA, entradas auxiliares 7 mA) |
| Entradas auxiliares | Preajuste, habilitar, lectura (IEC 1131 Tipo 2) |
| Tipo de Salida | Salida auxiliar conforme a EN/IEC 61131 |
| Disipación de potencia | 4.5–6 W |
| Tiempo de respuesta | < 2.5 ms |
| Señalización local | 1 LED (RUN), 2 LEDs para diagnóstico de ejes, 2 LEDs para fallos |
| Conexión eléctrica | 1× HE-10 (20 pines), 2× SUB-D 15 |
| Temperatura de funcionamiento | 0–60 °C (32–140 °F) |
| Temperatura de almacenamiento | -25–70 °C (-13–158 °F) |
| Humedad Relativa | 5–95%, sin condensación |
| Altitud de operación | ≤ 2000 m (6561 ft) |
| Peso neto | 0.32 kg |
| Ciclo de vida | Descontinuado en 2018; fin de servicio en 2026 |
Aplicaciones Típicas
-
Control de movimiento de alta precisión con servomotores industriales y actuadores lineales.
-
Monitoreo de velocidad y posición para sistemas de transporte o maquinaria automatizada.
-
Integración con sistemas PLC Modicon Premium para automatización de fábricas y control de procesos.
-
Aplicaciones que requieren procesamiento fiable de señales de encoder o sensores de proximidad.
Soporte y Mantenimiento
Schneider Electric proporciona soporte continuo hasta 2026, incluyendo repuestos, documentación técnica y asistencia de ingeniería. El diseño duradero del módulo asegura fiabilidad a largo plazo, mientras que la protección térmica y contra sobretensiones protege los dispositivos conectados. Las opciones de reemplazo incluyen el módulo contador de alta velocidad BMXEHC0200 para sistemas Modicon M340.
Preguntas Frecuentes
Q1: ¿Qué tipos de sensores son compatibles con TSXCTY2A?
A1: Soporta sensores de proximidad de 2/3 hilos (PNP/NPN) y encoders incrementales (10–30 V totem pole, 5 V RS422).
Q2: ¿Puede el TSXCTY2A manejar señales de alta velocidad?
A2: Sí, cuenta señales hasta 40 kHz con un tiempo de ciclo rápido de 5 ms.
Q3: ¿Este módulo todavía está disponible para su compra?
A3: El TSXCTY2A está descontinuado; el soporte de servicio continúa hasta 2026. El reemplazo es el módulo BMXEHC0200.
Q4: ¿Cómo está protegido el módulo contra fallos eléctricos?
A4: Incluye disparo térmico, limitación de corriente, protección contra sobretensión mediante diodos zener y protección contra polaridad inversa.
Q5: ¿Para qué entornos es adecuado?
A5: Diseñado para automatización industrial, opera entre 0–60 °C y tolera una humedad no condensante del 5–95%.
