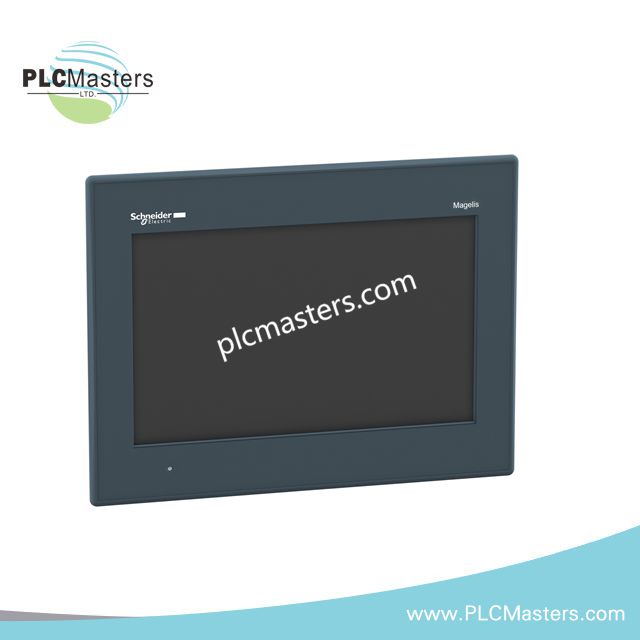

HMI Schneider HMIGXO5502 panorámica de 10.2 pulgadas

Descripción general

El Schneider Electric HMIGXO5502 es una HMI panorámica de 10,2 pulgadas de la serie Magelis GXO. Cuenta con una pantalla TFT en color de alta calidad y una pantalla táctil resistiva sensible. El panel ofrece múltiples opciones de comunicación, incluidos puertos RS232C, RS422/RS485 y USB. Proporciona una sólida protección frontal IP65, lo que garantiza su durabilidad en entornos industriales exigentes. La unidad es compatible con el software Vijeo Designer para desarrollar interfaces hombre-máquina sin complicaciones. Aunque se dejó de fabricar en abril de 2021, las alternativas incluyen HMIGXU5500 y HMIGXU5512 para aplicaciones similares.

Especificaciones técnicas

• Gama de productos: Magelis GXO

• Tipo de producto: Panel táctil

• Tamaño de pantalla: Panorámica de 10,2 pulgadas

• Tipo de pantalla: LCD TFT en color

• Colores de pantalla: 65.536 colores

• Resolución: 800 × 480 píxeles

• Pantalla táctil: Resistiva, sensibilidad de 8 puntos

• Memoria: Flash NAND de 16 MB, SDRAM de 64 MB, NVSRAM de 128 kB

• Refrigeración: Convección natural

• Conectividad:

• COM1 RS232C, SUB-D de 9 pines, 2400–115200 bps

• COM2 RS422/RS485, SUB-D de 9 pines, 2400–187500 bps

• USB tipo A, 1 puerto

• USB Mini-B, 1 puerto

• Paquete de software: Vijeo Designer 6.0

• Alimentación: 24 V CC ±20%

• Corriente de irrupción: 50 A

• Consumo máximo: 7 W

• Dimensiones: 275,8 × 206,8 × 59,8 mm (W×H×D)

• Grado de protección IP: Frontal IP65, posterior IP20

• Grado de contaminación: 2

• Compatibilidad electromagnética:

• Inmunidad a RF de 10 V/m, 80 MHz–1 GHz

• Inmunidad a RF de 3 V/m, 1,4–2 GHz

• Inmunidad a RF de 1 V/m, 2–3 GHz

• Transitorio rápido de 2 kV (alimentación) según EN/IEC 61131-2

• Transitorio rápido de 1 kV (otros puertos) según EN/IEC 61131-2

• Sobretensión de 1 kV en modo diferencial según IEC 61000-4-5

• Sobretensión de 2 kV en modo común según IEC 61000-4-5

• Temperatura de funcionamiento: 0–50 °C

• Temperatura de almacenamiento: -20–60 °C

• Rango de presión: 800–1114 hPa

• Humedad relativa: 85% máx.

• Resistencia a vibraciones: 1 gn, 5–150 Hz, 3 ejes según IEC 60068-2-6

• Resistencia a impactos: 15 gn, 11 ms según IEC 60068-2-27

• Descarga electrostática: 4 kV por contacto, 8 kV por aire según EN/IEC 61131-2
