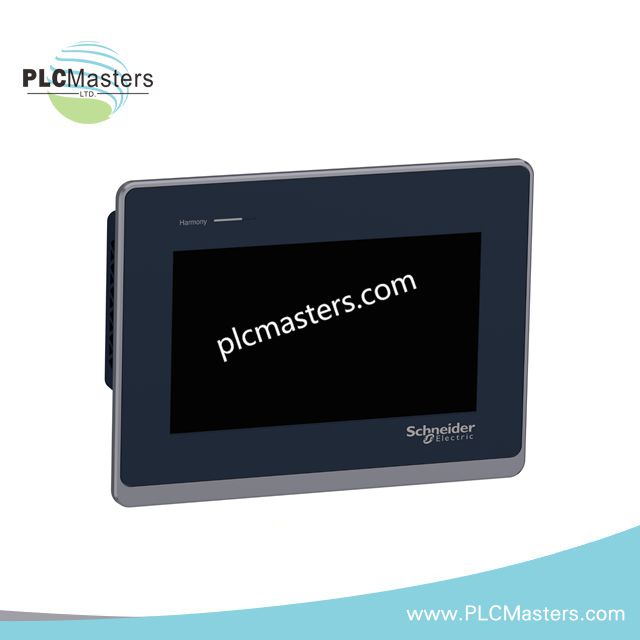

HMI Schneider HMIST6400 panorámica de 7 pulgadas

Descripción general

El Schneider Electric HMIST6400 es una HMI panorámica de 7 pulgadas de la serie Harmony ST6. Cuenta con una pantalla táctil resistiva para un funcionamiento intuitivo. Los dos puertos Ethernet garantizan una conectividad industrial robusta. El panel admite 16 millones de colores y una resolución WVGA de 800 × 480. Su panel frontal de aluminio ofrece durabilidad, y un LED multicolor indica los modos de funcionamiento. HMIST6400 se conecta fácilmente a PLC, accionamientos y otros dispositivos de automatización. Funciona perfectamente con el software EcoStruxure Operator Terminal Expert. Esta HMI es adecuada para aplicaciones de fabricación, energía y control de procesos.

Especificaciones técnicas

• Tamaño de la pantalla: 7 pulgadas

• Tipo de pantalla: LCD TFT de color real

• Resolución: 800 × 480 WVGA

• Colores compatibles: 16 millones

• Pantalla táctil: Resistiva de un solo toque

• Vida útil de la retroiluminación: 50.000 horas

• Niveles de brillo: 16 niveles

• Fuentes de caracteres: ASCII, europeo, chino simplificado, kanji japonés, katakana, coreano, chino tradicional

• Procesador: ARM Cortex-A8

• Memoria: 1 GB de memoria del dispositivo, 128 MB de memoria de usuario, 512 Kb de memoria de respaldo

• Fuente de alimentación: 24 V CC ±20%

• Consumo de energía: 9 W

• Corriente máxima: 30 A

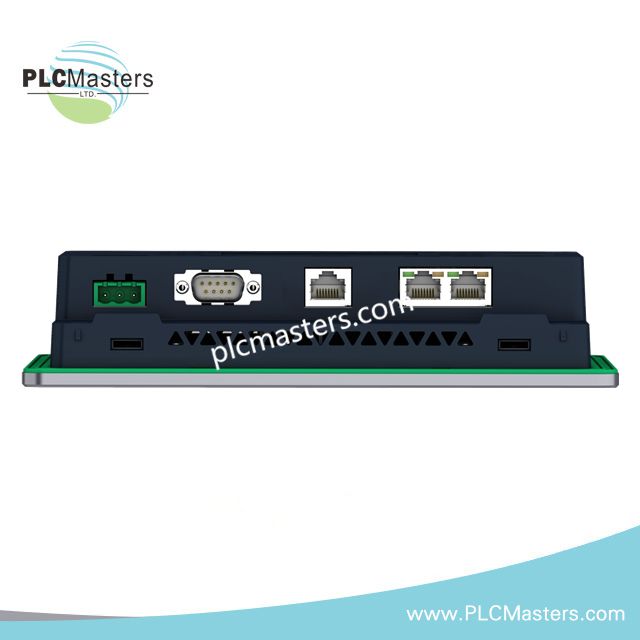

• Puertos COM: 1 × RS232C (SUB-D de 9 pines), 1 × RS485 (RJ45)

• Puertos USB: 1 × USB 2.0 tipo A, 1 × USB 2.0 micro B

• Puertos Ethernet: 2 × 10/100BASE-T

• Reloj en tiempo real: Integrado

• Capacidad de páginas: 200 páginas de aplicación

• Protocolos compatibles: Modbus, Uni-TE, Mitsubishi Melsec, Omron Sysmac, Siemens Simatic, Rockwell Automation Allen-Bradley

• Montaje: Montaje en panel mediante cuatro tornillos, compatible con paneles de 1,6–5 mm de grosor

• Material del panel frontal: Aluminio

• Carcasa trasera: PC

• Dimensiones: 208 mm de ancho × 153 mm de alto × 45 mm de profundidad

• Peso neto: 0,8 kg

• Temperatura de funcionamiento: 0…50 °C

• Temperatura de almacenamiento: -20…60 °C

• Humedad relativa: 10…90% sin condensación

• Altitud: Hasta 2000 m

• Grado de protección IP: IP65 en el panel frontal, IP20 en la parte trasera

• Grado de protección NEMA: NEMA 4 en el panel frontal (interiores), NEMA 13 en el panel frontal

• Resistencia a los golpes: 147 m/s² durante 11 ms, en tres direcciones

• Resistencia a las vibraciones: ±3,5 mm (5–9 Hz), 9,8 m/s² (9–150 Hz)

• Compatibilidad electromagnética: Cumple las normas IEC 61000-6-2 e IEC 61000-6-4
