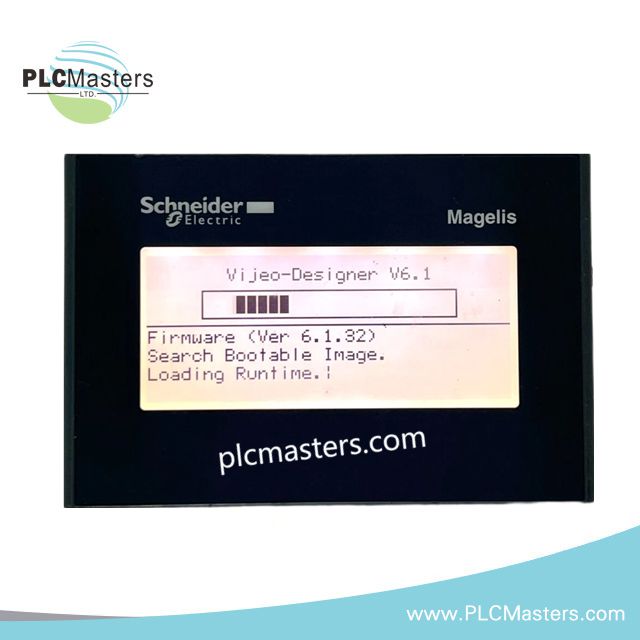

Schneider HMIST6400 Pantalla ancha HMI de 7 pulgadas（副本）

Resumen

El Schneider Electric HMIST6400 es un HMI de pantalla ancha de 7 pulgadas de la serie Harmony ST6. Cuenta con una pantalla táctil resistiva para una operación intuitiva. Los puertos Ethernet duales aseguran una conectividad industrial robusta. El panel soporta 16 millones de colores y una resolución WVGA de 800 × 480. Su panel frontal de aluminio ofrece durabilidad, y un LED multicolor indica los modos de operación. HMIST6400 se conecta fácilmente a PLCs, variadores y otros dispositivos de automatización. Funciona perfectamente con el software EcoStruxure Operator Terminal Expert. Este HMI es adecuado para aplicaciones de fabricación, energía y control de procesos.

Especificaciones Técnicas

• Tamaño de Pantalla: 7 pulgadas

• Tipo de Pantalla: LCD TFT a color real

• Resolución: 800 × 480 WVGA

• Colores Soportados: 16 millones

• Pantalla Táctil: Resistiva de un solo toque

• Vida Útil de la Retroiluminación: 50,000 horas

• Niveles de Brillo: 16 niveles

• Fuentes de Caracteres: ASCII, Europeo, Chino Simplificado, Kanji Japonés, Katakana, Coreano, Chino Tradicional

• Procesador: ARM Cortex-A8

• Memoria: 1 GB de memoria del dispositivo, 128 MB de memoria de usuario, 512 Kb de memoria de respaldo

• Fuente de Alimentación: 24 V DC ±20%

• Consumo de Energía: 9 W

• Corriente Pico: 30 A

• Puertos COM: 1 × RS232C (SUB-D de 9 pines), 1 × RS485 (RJ45)

• Puertos USB: 1 × USB 2.0 tipo A, 1 × USB 2.0 micro B

• Puertos Ethernet: 2 × 10/100BASE-T

• Reloj en Tiempo Real: Incorporado

• Capacidad de Páginas: 200 páginas de aplicación

• Protocolos Soportados: Modbus, Uni-TE, Mitsubishi Melsec, Omron Sysmac, Siemens Simatic, Rockwell Automation Allen-Bradley

• Montaje: Montaje en panel usando cuatro tornillos, compatible con paneles de 1.6–5 mm de grosor

• Material del Panel Frontal: Aluminio

• Carcasa Trasera: PC

• Dimensiones: 208 mm de ancho × 153 mm de alto × 45 mm de profundidad

• Peso Neto: 0.8 kg

• Temperatura de Operación: 0…50 °C

• Temperatura de Almacenamiento: -20…60 °C

• Humedad Relativa: 10…90% sin condensación

• Altitud: Hasta 2000 m

• Clasificación IP: IP65 panel frontal, IP20 trasero

• Clasificación NEMA: NEMA 4 panel frontal (interior), NEMA 13 panel frontal

• Resistencia a Impactos: 147 m/s² durante 11 ms, en tres direcciones

• Resistencia a Vibraciones: ±3.5 mm (5–9 Hz), 9.8 m/s² (9–150 Hz)

• Compatibilidad Electromagnética: Cumple con las normas IEC 61000-6-2 e IEC 61000-6-4
