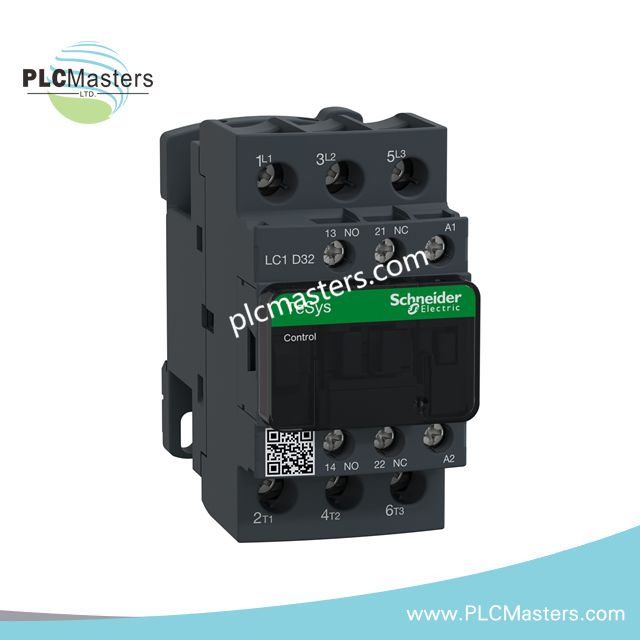

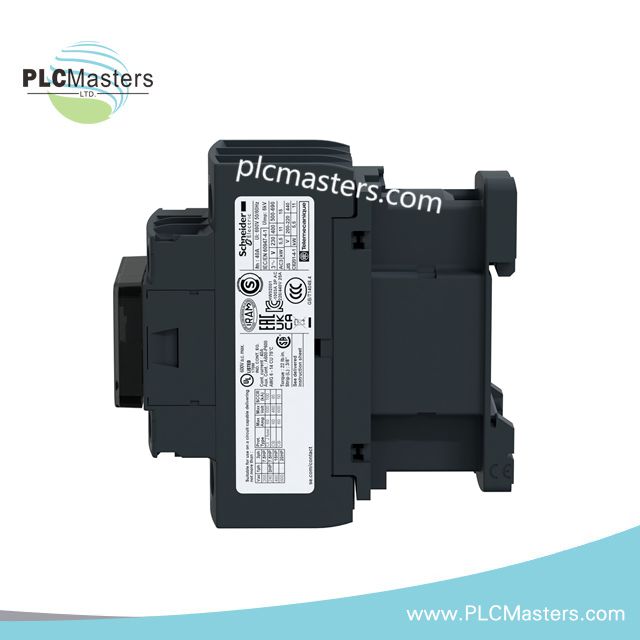

Contactor Schneider TeSys Deca LC1D32M7 de 3 polos

Descripción general

El Schneider Electric LC1D32M7 es un contactor TeSys Deca de 3 polos, con una capacidad nominal de 32 A. Está diseñado para el control de motores sin inversión en aplicaciones industriales y de climatización. El contactor funciona con una bobina de 220 V CA a 50/60 Hz. Admite las categorías de utilización AC-3, AC-3e y AC-1 para motores y cargas resistivas. El dispositivo cuenta con tres contactos principales normalmente abiertos (NO) y ofrece una instalación sencilla mediante tornillos multisistema. LC1D32M7 cuenta con certificación cULus y es compatible con módulos auxiliares.

Especificaciones técnicas

• Serie del producto: TeSys Deca

• Tipo de producto: Contactor

• Polos: 3P

• Corriente operativa nominal (Ie): 32 A AC-3 a ≤440 V, 50 A AC-1 a ≤440 V

• Tensión del circuito de control (Uc): 220 V CA 50/60 Hz

• Potencias nominales del motor:

• 7,5 kW a 230 V CA AC-3

• 15 kW a 400 V CA AC-3

• 20 hp a 480 V CA trifásica

• 25 hp a 600 V CA trifásica

• Contactos principales: 3 NO

• Contactos auxiliares: 1 NO + 1 NC

• Corriente nominal de resistencia al cortocircuito (Icw): 260 A durante 10 s, 430 A durante 1 s

• Capacidad nominal de conmutación (Irms): 550 A a ≤440 V CA

• Vida útil mecánica: 15 millones de ciclos

• Vida útil eléctrica: 1,65 millones de ciclos a 32 A AC-3

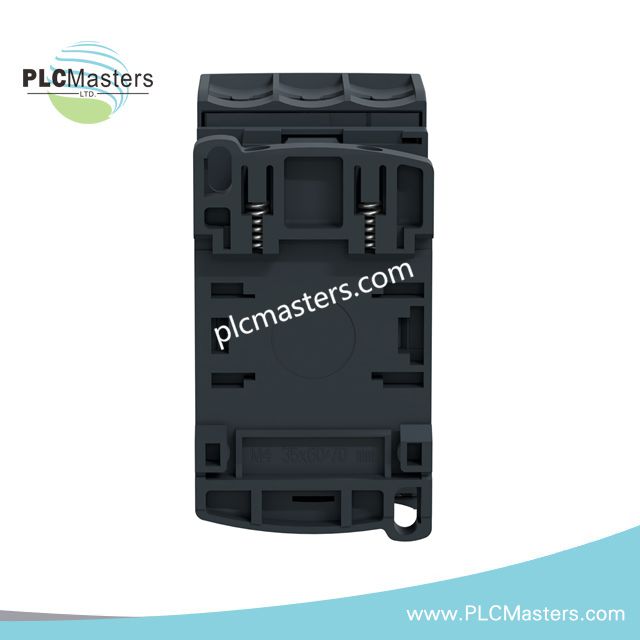

• Opciones de montaje: Instalación en placa base y riel DIN

• Temperatura de funcionamiento: de -40 a 60 °C (reducir la capacidad nominal a 70 °C)

• Grado de protección: IP20 en el panel frontal

• Tensión de aislamiento (Ui): 690 V CA para el circuito de potencia

• Categoría de sobretensión: III

• Grado de contaminación: 3

• Rango de funcionamiento de la bobina: 0,3–1,1 Uc según la temperatura

• Consumo de energía: 2–5 W según la categoría de utilización

• Capacidad de conexión:

• Circuito de control: cables flexibles o rígidos de 1–4 mm²

• Circuito de potencia: cables flexibles o rígidos de 1,5–10 mm²

• Par de apriete:

• Circuito de control: 1,7 N·m

• Circuito de potencia: 2,5 N·m

• Dimensiones: 85 mm de alto × 45 mm de ancho × 92 mm de profundidad

• Peso neto: 0,375 kg

• Cumplimiento de normas: IEC 60947-4-1, IEC 60947-5-1, UL, CSA, CCC, UKCA, EAC, CB

• Clasificaciones de seguridad: B10d = 1.369.863 ciclos para carga nominal, 20 millones de ciclos mecánicos

• Impacto y vibración: hasta 15 gn (cerrado) y 8 gn (abierto)
