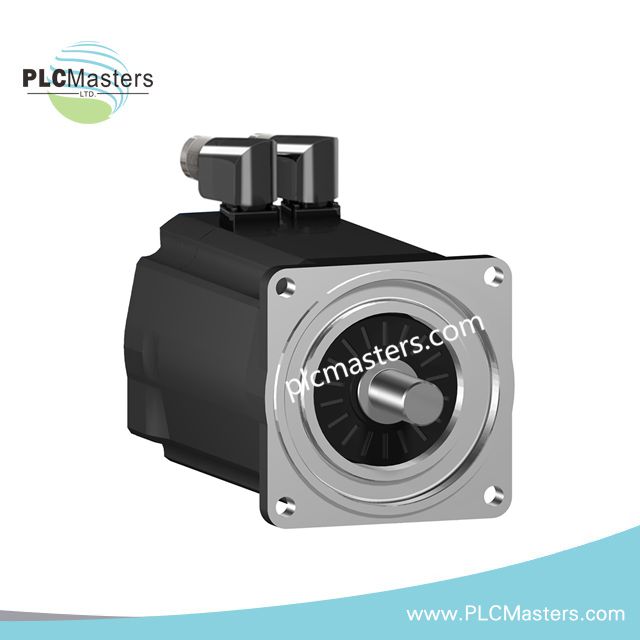

Schneider SH31001P12F2000 Motor Servo Lexium SH3
$215.00
$326.00
Descripción
Resumen
El Schneider Electric SH31001P12F2000 de la serie Lexium SH3 es un motor servo CA de alto rendimiento diseñado para el control de movimiento de precisión en sistemas de automatización industrial. Ofrece 1.19 kW de potencia nominal, 2.91 Nm de par continuo, y opera a velocidades de hasta 6000 rpm. Con construcción robusta, freno de retención integrado y protección IP65 en los conectores, garantiza fiabilidad y precisión en aplicaciones dinámicas como embalaje, robótica y maquinaria CNC.
Características y beneficios clave
-
Alto rendimiento de precisión: Proporciona par dinámico y control de velocidad preciso para tareas de movimiento exigentes.
-
Rango de voltaje flexible: Funciona con 115–480 V CA para compatibilidad con estándares de energía globales.
-
Seguridad integrada: Incluye un freno de retención con un par de 9 Nm para un posicionamiento seguro de la máquina.
-
Diseño duradero: Clasificado como IP54 para el cuerpo del motor e IP65 para el conector, garantizando una larga vida útil en entornos exigentes.
-
Estructura compacta: Cuenta con un tamaño de brida de 100 mm y un eje con chaveta de 19 mm, lo que simplifica la integración en sistemas existentes.
-
Refrigeración optimizada: Utiliza convección natural para mantener un rendimiento térmico estable.
Especificaciones Técnicas
| Atributo | Valor |
|---|---|
| Potencia Nominal | 1.19 kW |
| Par nominal | 2.91 Nm |
| Par de bloqueo | 9.6 Nm |
| Velocidad máxima | 6000 rpm |
| Voltaje de alimentación | 115–480 V CA |
| Fase | Trifásico |
| Corriente de bloqueo continua | 3.5 A |
| Corriente máxima | 12.0 A |
| Diámetro del eje | 19 mm |
| Tipo de eje | Eje paralelo con chaveta |
| Freno | Freno de retención integrado (9 Nm) |
| Tipo de codificador | SinCos multiturno absoluto Hiperface |
| Resolución de retroalimentación | 128 periodos |
| Clasificación de protección | IP54 (cuerpo del motor), IP65 (conector) |
| Tamaño de la brida del motor | 100 mm |
| Tipo de refrigeración | Convección natural |
| Inercia del rotor | 2.018 kg·cm² |
| Tipo de Montaje | Montaje en brida (4 orificios, 9 mm de diámetro) |
| Largo | 199.5 mm |
| Peso | 4.8 kg |
| Constante de FEM inversa | 60 V/krpm |
| Constante de Torque | 0.84 Nm/A |
| Fuerza axial máxima | 160 N |
| Fuerza radial máxima | 900 N @ 1000 rpm |
| Conector | Conector angular giratorio |
| País de origen | Alemania |
Aplicaciones Típicas
El SH31001P12F2000 es ideal para sistemas de control de movimiento de alta velocidad y alta precisión. Se usa ampliamente en:
-
Máquinas de embalaje que requieren movimiento sincronizado y aceleración rápida.
-
Robótica industrial con manejo dinámico de cargas.
-
Máquinas CNC y herramientas que demandan torque suave y precisión.
-
Sistemas de transporte y clasificación en líneas de producción automatizadas.
-
Máquinas de impresión y etiquetado que requieren rendimiento repetible.
Soporte y Fiabilidad
Schneider Electric ofrece una completa documentación técnica, soporte global de servicio y herramientas de configuración en línea para la serie Lexium SH3. La construcción robusta del motor y su sistema de retroalimentación preciso garantizan bajo mantenimiento y alta disponibilidad, reduciendo el costo total de propiedad.
Preguntas frecuentes
P1: ¿Es el SH31001P12F2000 compatible con los controladores PacDrive 3?
Sí, es totalmente compatible con la plataforma de automatización PacDrive 3 de Schneider para control integrado de movimiento.
P2: ¿Puede el motor funcionar sin refrigeración forzada?
Sí, utiliza convección natural, lo que lo hace adecuado para instalaciones compactas o cerradas.
P3: ¿Qué tipo de encoder se usa en este servomotor?
Cuenta con un encoder absoluto multiturno SinCos Hiperface de alta resolución para un control preciso de velocidad y posición.
P4: ¿Incluye un freno por seguridad?
Sí, incluye un freno de retención integrado de 9 Nm para un bloqueo mecánico fiable durante condiciones de apagado.
