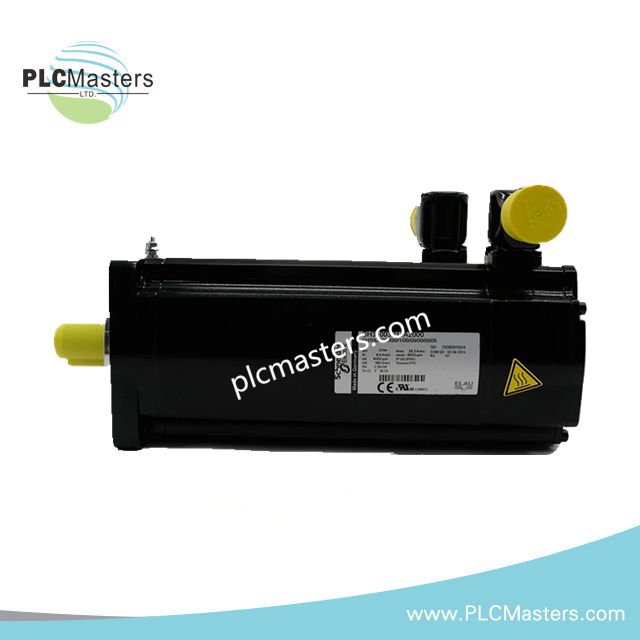

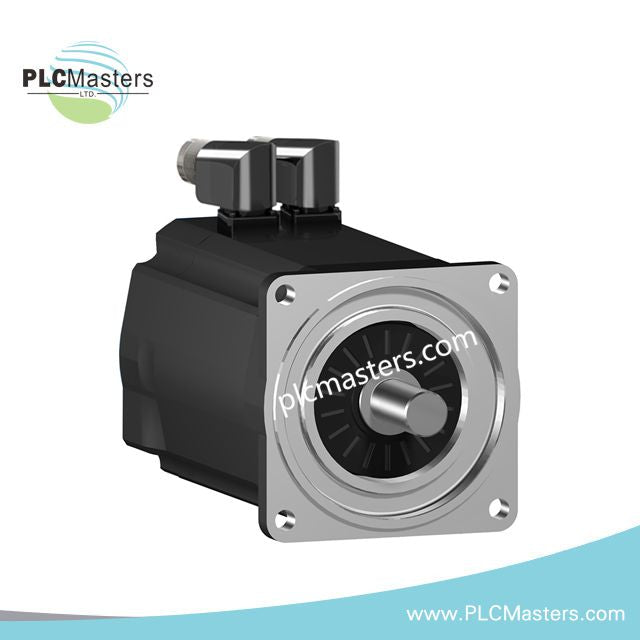

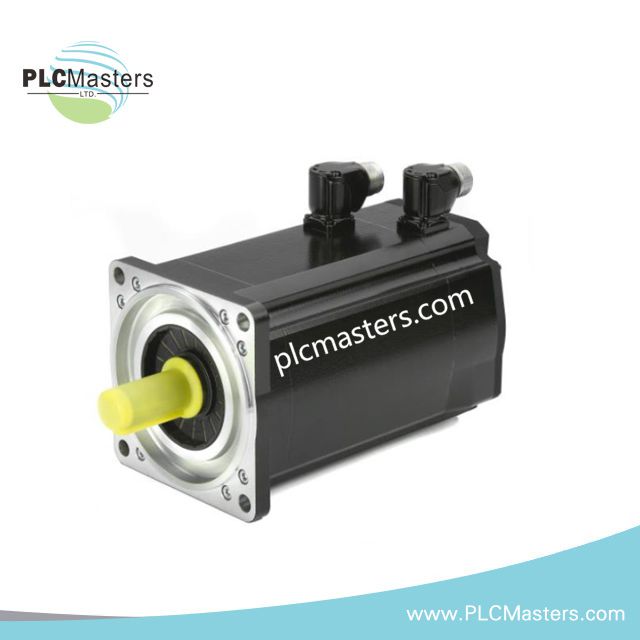

Schneider SH31003P11A2000 Lexium SH3 Motor Servo CA
$215.00
$326.00
Descripción
Resumen
El Schneider Electric SH31003P11A2000 es un motor servo de alto rendimiento de la serie Lexium SH3 diseñado para control dinámico de movimiento y precisión superior en entornos exigentes de automatización industrial. Con hasta 8 Nm de torque continuo y velocidades que alcanzan 6000 rpm, asegura una aceleración suave, operación eficiente y fiabilidad a largo plazo. Diseñado para sistemas PacDrive 3, este motor ofrece control preciso de torque y velocidad, siendo una opción confiable para robótica, máquinas CNC y líneas de embalaje.
Características clave y aspectos funcionales destacados
-
Alto rendimiento dinámico: Proporciona torque y aceleración consistentes para un control de movimiento preciso.
-
Amplia compatibilidad de voltaje: Funciona eficientemente con 115–480 V CA, soportando aplicaciones globales.
-
Diseño compacto y robusto: La protección IP54/IP65 garantiza durabilidad en condiciones industriales.
-
Retroalimentación precisa: Equipado con un codificador SinCos Hiperface de un solo giro para una precisión fiable de posición.
-
Eficiencia energética: Alta densidad de torque y bobinado optimizado del motor reducen el consumo de energía.
-
Funcionamiento sin mantenimiento: La refrigeración por convección natural elimina la necesidad de ventiladores adicionales.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Modelo | SH31003P11A2000 |
| Serie | Lexium SH3 |
| Tipo | Motor servo CA |
| Voltaje de alimentación nominal | 115–480 V CA, 3 fases |
| Potencia de salida nominal | 790 W @115 V, 1470 W @230 V, 2390 W @400 V, 2560 W @480 V |
| Par nominal | 5,1–7,5 Nm dependiendo del voltaje |
| Torque continuo de bloqueo | 8 Nm |
| Torque máximo de bloqueo | 28.3 Nm |
| Velocidad nominal | 1000–4800 rpm dependiendo del voltaje |
| Velocidad máxima | 6000 rpm |
| Corriente de bloqueo continua | 6.6 A |
| Corriente máxima (Irms) | 28.3 A |
| Tipo de codificador | SinCos Hiperface absoluto de un solo giro |
| Resolución de retroalimentación de velocidad | 128 periodos |
| Método de enfriamiento | Convección natural |
| Tipo de eje | Llave paralela, Ø19 mm × 40 mm |
| Brida de montaje | Brida estándar IEC de 100 mm |
| Clasificación de protección | IP54 (cuerpo), IP65 (conector y eje) |
| Inercia del rotor | 3.22 kg·cm² |
| Peso | 7,5 kg |
| Largo | 240.5 mm |
| Fuerza radial máxima | 1050 N @1000 rpm |
| Fuerza axial máxima | 160 N |
| Freno | Sin freno |
| Constante de Torque | 1.22 Nm/A @120 °C |
| Constante de FEM inversa | 77 V/krpm @20 °C |
| Número de polos del motor | 4 |
Aplicaciones Típicas
El SH31003P11A2000 sobresale en aplicaciones que requieren alta precisión, respuesta rápida y operación continua:
-
Sistemas robóticos y mecatrónicos donde la precisión y la respuesta dinámica son esenciales.
-
Máquinas de embalaje que demandan movimiento sincronizado multi-eje.
-
Centros de mecanizado CNC que requieren entrega suave de torque y control fino de velocidad.
-
Líneas de ensamblaje automatizadas donde la eficiencia energética y el diseño compacto reducen la huella del sistema.
-
Equipos de manejo de materiales para una regulación constante de la velocidad bajo condiciones de carga variable.
Fiabilidad y Servicio
Construido con el diseño avanzado de motores de Schneider Electric, el SH31003P11A2000 ofrece larga vida útil y mantenimiento mínimo. Los conectores sellados y la protección IP65 mejoran la resistencia al polvo y la humedad, asegurando un funcionamiento fiable incluso en entornos industriales exigentes. Además, la red global de soporte de Schneider garantiza acceso rápido a repuestos y asistencia técnica en todo el mundo.
Preguntas frecuentes
P1: ¿Es compatible el SH31003P11A2000 con los controladores PacDrive 3?
Sí, es totalmente compatible con la plataforma de automatización PacDrive 3 de Schneider Electric para una integración sin problemas.
P2: ¿Este modelo incluye un freno de retención?
No, el SH31003P11A2000 es una versión sin freno, ideal para aplicaciones con sistemas de frenado externos o soporte de carga vertical.
P3: ¿Qué tipo de encoder está integrado en este motor?
Utiliza un encoder SinCos Hiperface de un solo giro, que garantiza una retroalimentación precisa de velocidad y posición.
P4: ¿Se puede cambiar la orientación del conector?
Sí, cuenta con un conector giratorio en ángulo de 90°, que permite una instalación flexible en espacios reducidos.
P5: ¿Cuál es la clasificación de protección del motor?
La carcasa del motor tiene una clasificación IP54, y el eje y el conector son IP65, ofreciendo protección contra la entrada de polvo y agua.
